اختبار الأسلاك والكابلات المقاومة للحريق واختبار مثبطات اللهب

اختبار الأسلاك والكابلات المقاومة للحريق واختبار مثبطات اللهب

اختبار مثبطات اللهب

من أجل تقييم أداء مثبطات اللهب للكابل ، صاغت اللجنة الكهروتقنية الدولية ثلاثة معايير ، IEC60332-1 ، IEC60332-2 و IEC60332-3. يتم استخدام IEC60332-1 و IEC60332-2 لتقييم قدرة مثبطات اللهب لكابل واحد عند وضعه بزاوية وعمودية (المعايير المحلية المقابلة GB12666.3 و GB12666.4). يتم استخدام IEC60332-3 (المعادل المحلي لـ GB12666.5-90) لتقييم مقاومة اللهب للكابلات المجمعة عند حرقها عموديًا ، مقارنة بمتطلبات مقاومة اللهب عند حرق الكابلات المجمعة رأسيًا.

IEC 60332-1 / BS 4066-1 (اختبار حرق عمودي بسلك أو كبل)

هذا هو معيار مثبطات اللهب لكابل واحد. يشترط الاختبار تثبيت عينة طولها 60 سم عموديًا في صندوق معدني مفتوح على الجدار الأمامي ، وموقد بروبان بطول 175 ملم يلامس الكبل بزاوية 45 درجة من موضع 450 مم من الطرف العلوي الثابت للعينة. إذا كان تلف الحرق في العينة لا يزيد عن 50 مم من الجزء السفلي من الطرف الثابت ، يمر الاختبار.

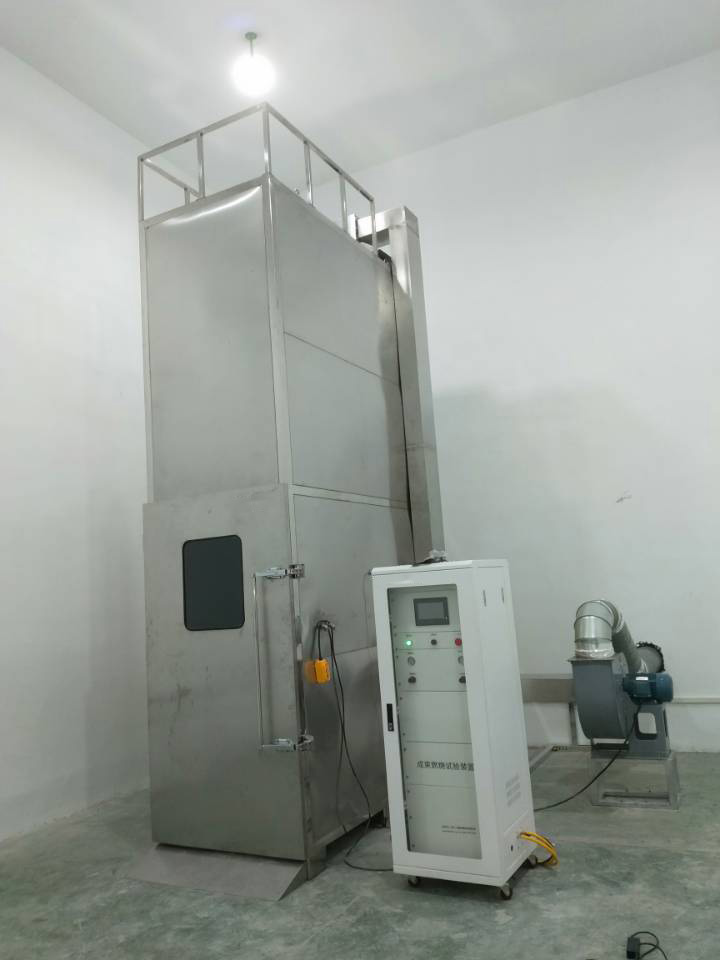

IEC 60332-3 / BS 4066-3 (اختبار الحرق العمودي للأسلاك أو الكابلات المجمعة)

هذا هو معيار مثبطات اللهب للكابلات المجمعة. ينص الاختبار على أن حزمة عينات الكبلات بطول 3.5 م مثبتة على إطار الاختبار شبه المنحرف بسلك الحديد ، ويتم تحديد عدد العينات وفقًا للمواد غير المعدنية التي تتطلبها التصنيفات المختلفة. يتم تعليق العينة عموديا على الجدار الخلفي للفرن ، ويتم إدخال الهواء إلى الفرن من خلال مدخل الهواء على اللوحة السفلية. الموقد المسطح البروبان على اتصال مع العينة عند لهب 750 درجة مئوية.يجب عدم إشعال العينة في غضون 20 دقيقة من الاحتراق الرأسي عندما تضطر العينة إلى النفخ (تصريف تدفق الهواء 5 م 3 / دقيقة ، سرعة الرياح 0.9 م / ثانية). إطفاء ذاتي ضمن 2.5 متر. يحتوي IEC60332 على الفئة A والفئة B والفئة C والفئة D لتقييم أداء مثبطات اللهب.

اختبار مقاومة الحريق IEC

يشير الكبل الحراري إلى القدرة على الحفاظ على التشغيل العادي لفترة معينة من الوقت عندما يحترق اللهب ، أي للحفاظ على سلامة الدائرة (تكامل الدائرة). من أجل تقييم أداء مقاومة الحريق للكابلات ، وضعت اللجنة الكهرتقنية الدولية واللجنة الكهرتقنية البريطانية معيارين ، IEC60331 و BS6387 ، على التوالي. في المقابل ، BS6387 لديها متطلبات مقاومة الحريق أعلى بكثير من IEC60331.

IEC60331 مستوى مثبطات اللهب

في IEC60331-1999 ، يجب أن تكون درجة حرارة إطفاء الحريق 750 ℃ ​​/ 3h ، مما يعني أن مستوى الجهد 300 فولت يتم تطبيقه عند 750 ℃ ​​للحرق لمدة 3 ساعات دون حدوث انهيار.

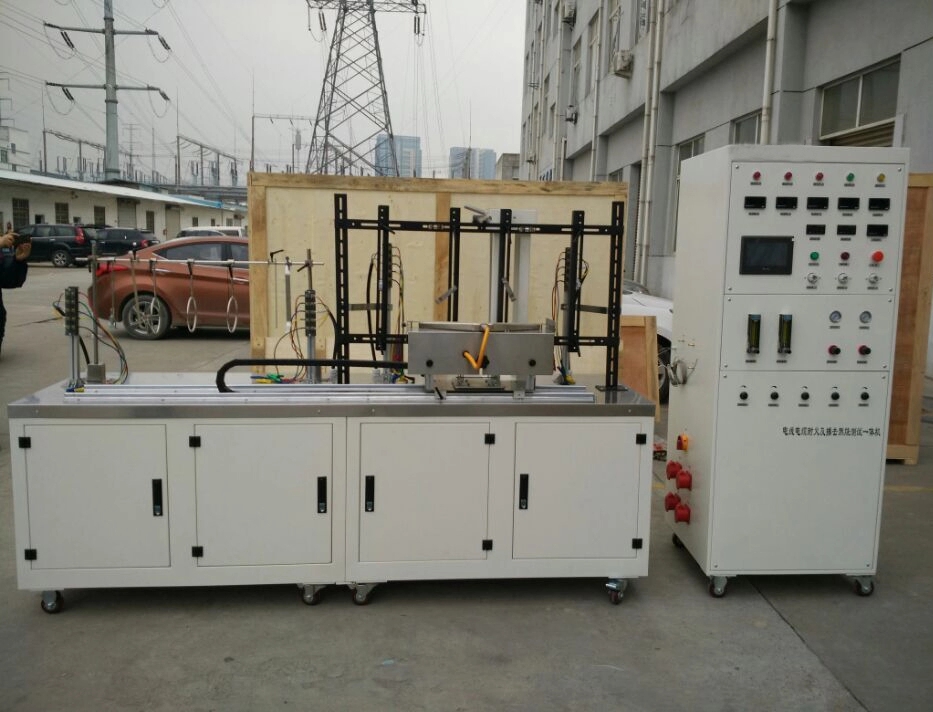

BS6387 درجة مثبطات اللهب

BS6387 مطلوب لتمرير المشترك الأفقيmاختبار الانهيار ، اختبار رش الماء واختبار اهتزاز الصدمة الميكانيكية. تجربة الاحتراق الأفقي هي 650 ℃ / 3h للفئة A ، 750 ℃ ​​/ 3h للفئة B ، 950 ℃ / 3h للفئة C و 950 ℃ / 3min للفئة S. الفئة A تعني الحرق عند 300 فولت عند 650 ℃ لمدة 3 ساعات بدون انهيار الفئة B تعني الاحتراق عند 300 فولت عند 750 درجة مئوية لمدة 3 ساعات دون حدوث انهيار ؛ الفئة C تعني تطبيق 300 فولت عند 950 ℃ لا يوجد انهيار بعد الحرق لمدة 3 ساعات ؛ الفئة S تعني أنها ستحترق لمدة 3 دقائق عند 300 فولت عند 950 درجة مئوية دون أن تنهار. ينقسم اختبار احتراق رذاذ الماء إلى درجة W ، مما يعني أنه يتم حرقه لمدة 15 دقيقة بعد تطبيق جهد 300 فولت ثم غمره في الماء لمدة 15 دقيقة دون الانهيار. ينقسم اختبار اهتزاز الصدمات إلى X-class 650 ℃ / 15min و Y-class 750 ℃ ​​/ 15min و Z-class 950 ℃ / 15min ، X-class يعني أن الجهد 300 فولت يتم تطبيقه عند 650 ℃ أثناء الحرق أثناء الصدمة الميكانيكية و اهتزاز كل 30 ثانية لمدة 15 دقيقة. انفصال؛ مستوى Y يعني 300 فولت يتم تطبيقه عند 750 درجة مئوية أثناء الحرق والصدمة الميكانيكية كل 30 ثانية لمدة 15 دقيقة دون الانهيار ؛ يعني المستوى Z أن 950 ℃ تم تطبيقه 300 فولت أثناء الحرق والصدمة الميكانيكية كل 30 ثانية دون حدوث انهيار لمدة 15 دقيقة في المرة الواحدة. أعلى طراز مطلوب من قبل BS6387 هو CWZ.
