اختبار الكابلات التآكل ل IEC 60754-1 و IEC 60754-2

اختبار الكابلات التآكل ل IEC 60754-1 و IEC 60754-2

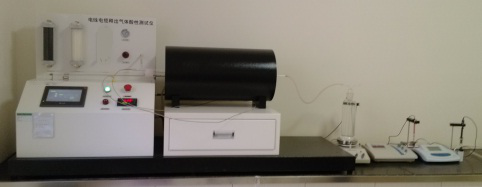

اختبار الكابلات التآكليتضمن صندوق التحكم الكهربائي، وفرن التدفئة، النمام الكهرومغناطيسي، متر الموصلية، و PH متر. وهو يتوافق مع IEC 60754-1 و IEC 60754-2. إنها مناسبة لحموضة الغاز الصادرة عن المواد الموجودة على كابل أو مكونات الكابلات البصرية في ظل ظروف معينة.

IEC60754-1 / BS6425-1 تحديد محتوى الغاز الهالوجين:

في اختبار 1 من اختبار تآكل الكابلات، هذا الاختبار هو وفقا ل IEC 60754-1.This هو مواصفات تركيز إطلاق كلوريد الهيدروجين (HCL) في معايير IEC و BS. يحتوي الهالوجين على الفلور (فلورين)، كلور (الكلور)، البروم (برومين)، اليود (اليود) والعنصر المتطاير المشع Astatine (Astatine)، والتكوين سامة للغاية. تنص التجربة على أنه عندما يتم تسخين فرن الاحتراق إلى 800 درجة مئوية، يتم دفع نموذج 1.0G المدمج إلى الفرن، يتم إذابة HCL في الماء باستخدام معدل تدفق الهواء، ثم محتوى حمض الهالوجين في المائي يتم قياس الحل. إذا تم إصدار كمية حمض الهالوجين (HCL) عند حرق مادة الكابلات أقل من 5 ملغ / ز، فيمكن أن تسمى كابل خال من الهالوجين (LSOH). إذا كان مبلغ حمض الهالوجين (HCL) أكبر من 5 ملغ / ز ولكن أقل من 15mg / g، فيمكن أن يطلق عليه كابل الهالوجين المنخفض (LSF). تجدر الإشارة إلى أن طريقة IEC60754-1 لا يمكن استخدامها لتحديد المواد ذات محتوى HCL أقل من 5 ملغ / ز، أي أنه لا يمكن تحديد ما إذا كان \"Halogen-free \". تحتاج إلى تحديد ما إذا كان خال من الهالوجين تماما يمكن تحديدها بواسطة طريقة IEC60754-2.

IEC60754-2 الحموضة الغاز اختبار الرقم الهيدروجيني:

في اختبار 1 من اختبار تآكل الكابلات، هذا الاختبار وفقا ل IEC 60754-2.This هو مواصفات تآكل غاز الاحتراق في معيار IEC60754-2. يقيس هذا الاختبار حموضة غاز حمض الهالوجين الناتج عن المواد أثناء الاحتراق. يتم تحديدها حسب قيمة الرقم الهيدروجيني والموصلية للحل المائي. تنص التجربة على أن فرن الاحتراق هو التسخين إلى 800 درجة مئوية، يتم دفع أنبوب الكوارتز مع عينة مدمجة إلى الفرن، والوقت بدأ في نفس الوقت. في أول 5 دقائق من حرق العينة، يتم قياس قيمة الرقم الهيدروجيني والموصلية الكهربائية كل دقيقة، وكل 5 دقائق لمدة 25 دقيقة القادمة. بشكل عام، تكون قيمة الرقم الهيدروجيني لمواد الكابلات الخالية من الهالوجين أكبر من 4.3، والموصلية أقل من 10μs. انخفاض قيمة الرقم الهيدروجيني، وزيادة حموضة غاز حمض الهالوجين للمواد. تجدر الإشارة إلى أنه عندما يكون محتوى HCI أكبر من 2mg / g وأقل من 5mg / g (أي، عندما تفي بمتطلبات IEC60754-1)، فإن قيمة PH حلها المائي هي أيضا أقل من 4.3، ذلك هو أنه لا تفي بمتطلبات IEC60754-2.
