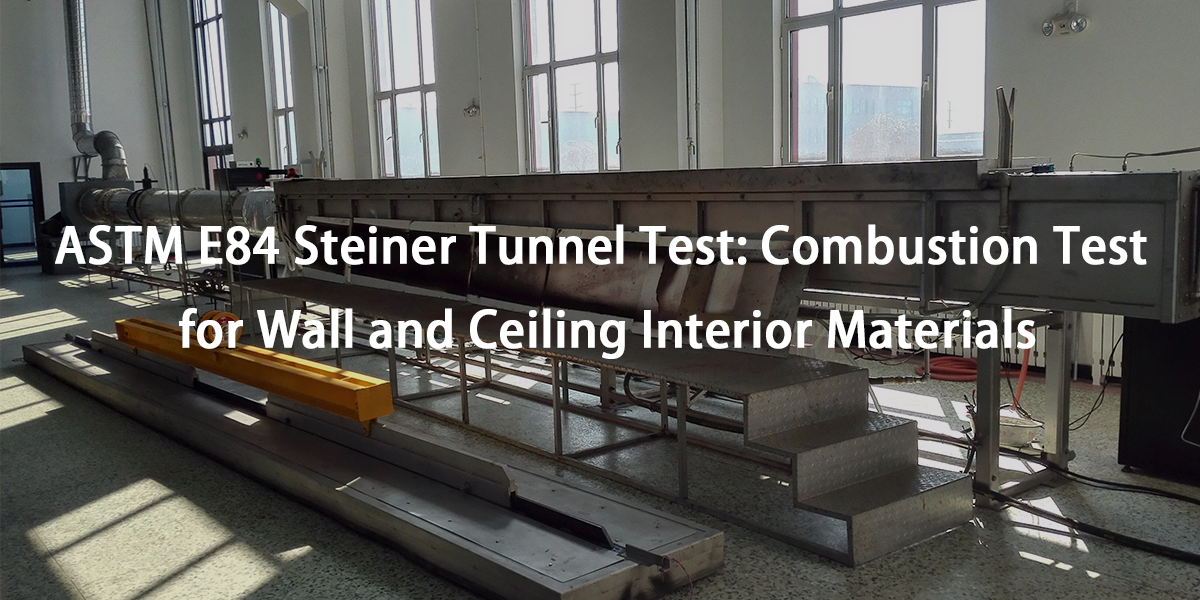

اختبار النفق ASTM E84 Steiner: اختبار الاحتراق للمواد الداخلية للجدران والسقف

تسجل معدات الاختبار نقطتين رئيسيتين للبيانات: مؤشر انتشار اللهب (FSI) ومؤشر تطور الدخان (SDI). لتوفير نقطة مرجعية، يستخدم المعيار مادتين مرجعيتين - لوح الأسمنت الليفي المحدد بـ 0 والبلوط الأحمر بـ 100. ويتم استخلاص قيم المواد التي تم اختبارها من خلال مقارنتها.

نطاق ASTM E84

ينطبق ASTM E84 على تشطيبات المباني الداخلية ومواد السقف. يبلغ عرض العينات عادةً 24 بوصة × طول 24 قدمًا (610 مم × 7.32 م) ويمكن أن تكون متواصلة أو مجزأة.

تتضمن العينات الشائعة القابلة للاختبار ما يلي:

مواد الجدار / السقف: الحوائط الجافة، الألواح الخشبية، الخشب الرقائقي، الألواح المركبة، ورق الحائط، أغطية الجدران، الطلاء، الطلاءات.

مواد العزل: البلاستيك الرغوي (EPS/XPS/PU)، الصوف الصخري، الصوف الزجاجي، رش البولي يوريثين، إلخ.

مواد الأرضيات (التي تتطلب تركيب الأرضيات): السجاد، أرضيات الفينيل، الأرضيات المطاطية، إلخ.

أخرى: الألواح الهيكلية الخشبية، والألواح البلاستيكية، والمواد المركبة، والمواد المعالجة المقاومة للحريق، وتغليف أبراج التبريد، وأغلفة الكابلات (المعايير ذات الصلة مثل UL910/NFPA262 لكابلات القنوات)، وما إلى ذلك.

متطلبات تحضير العينة:

يبلغ عرض العينات عادةً 24 بوصة × طول 24 قدمًا (610 مم × 7.32 م) ويمكن أن تكون مستمرة أو مجزأة.

يجب أن تكون العينات مكيفة لتوازن محتوى الرطوبة (عادة ~ 7%) في ظل ظروف درجة الحرارة والرطوبة القياسية.

يمكن تركيب العينات باستخدام ركيزة (على سبيل المثال، مادة لاصقة أو تثبيت ميكانيكي) أو دعمها ذاتيًا بدون ركيزة.

يجب أن تمثل العينات حالة المنتج النهائية (السمك والكثافة والطلاء وما إلى ذلك) للاستخدام الفعلي.

غير مناسب أو مقيد لـ: بعض المواد السميكة/الثقيلة للغاية، واختبار مقاومة الحريق الشامل للمكونات الهيكلية (قد يتم اختبارها باستخدام معايير أخرى مثل NFPA 285).

مؤشران رئيسيان للمواصفة ASTM E84

(1) مؤشر انتشار الإطار (FSI): يعكس السرعة التي ينتشر بها اللهب عبر سطح المادة. تشير القيمة المنخفضة إلى أن احتمالية انتشار اللهب أقل.

خطوات الحساب: ارسم مسافة انتشار اللهب مقابل الوقت خلال فترة اختبار مدتها 10 دقائق واحسب المساحة تحت المنحنى (AT).

إذا كان AT ≥ 97.5 قدمًا · دقيقة، FSI = 0.515 × AT؛ إذا كان AT > 97.5 قدمًا · دقيقة، FSI = 4900 ÷ (195 - AT). وأخيرًا، قم بالتقريب إلى أقرب مضاعف للرقم 5.

(2) قيمة الدخان المتطور (SDI): تعكس كمية الدخان الناتج أثناء احتراق المواد. تشير القيمة الأقل إلى دخان أقل.

خطوات الحساب: تسجيل معدل امتصاص الضوء كل 15 ثانية أثناء الاختبار، ورسم منحنى كثافة الدخان، وحساب المساحة تحت المنحنى.

بالمقارنة مع البلوط الأحمر (المحدد بـ 100): SDI = 100 × A (عينة) ÷ A (البلوط الأحمر). قم بتقريب النتيجة إلى أقرب مضاعف للرقم 5؛ إذا تجاوز 200، قم بالتقريب إلى أقرب مضاعف للـ 50.

معايير الدرجات

واستنادًا إلى قيم FSI وSDI، يتم تصنيف المواد إلى ثلاث درجات: A وB وC.

ملخص

يعد اختبار نفق ستاينر (الذي يعتمد أساسًا على ASTM E84 / UL 723) طريقة قياسية أساسية لتقييم قابلية الاشتعال السطحية لمواد البناء، ويقيس في المقام الأول مؤشر انتشار اللهب (FSI) ومؤشر كثافة الدخان (SDI). يُستخدم هذا الاختبار على نطاق واسع لإصدار شهادات مقاومة الحريق لمواد البناء وهو أساس مهم لمشاريع التصدير والوصول إلى الأسواق في الولايات المتحدة/كندا. يوفر Gold معدات اختبار نفق Steiner. إذا كان منتجك يحتاج إلى ترقية، أو إذا كنت ترغب في معرفة المزيد حول المعدات، مثل هيكل الفرن ودرجة حرارة الفرن، فيرجى الاتصال بنا.
