اختبار مثبطات اللهب UL94

مجموعة من GIF لفهم اختبار مثبطات Flame UL94

UL 94 هو المعيار الأكثر استخدامًا للمواد البلاستيكية لتقييم أداء مثبطاتها. هناك 12 درجة: HB ، V-0 ، V-1 ، V-2 ، 5VA ، 5VB ، VTM-0 ، VTM-1 ، VTM-2 ، HBF ، HF-1 ، HF-2.

يستخدم UL 94 لتقييم قدرة المادة على إطفاءها بعد إشعالها. هناك العديد من أساليب التقييم اعتمادًا على سرعة الحرق ، ووقت الاحتراق ، ومقاومة التنقيط وما إذا كان التقطيع محترقًا. يمكن لكل مادة يتم اختبارها الحصول على العديد من القيم اعتمادًا على اللون أو السماكة. عند تحديد مادة المنتج ، يجب أن يفي تصنيف UL بمتطلبات سمك الجزء الجداري للجزء البلاستيكي. يجب الإبلاغ عن تصنيف UL جنبا إلى جنب مع قيمة السماكة.

طريقة اختبار UL94 المشتركة

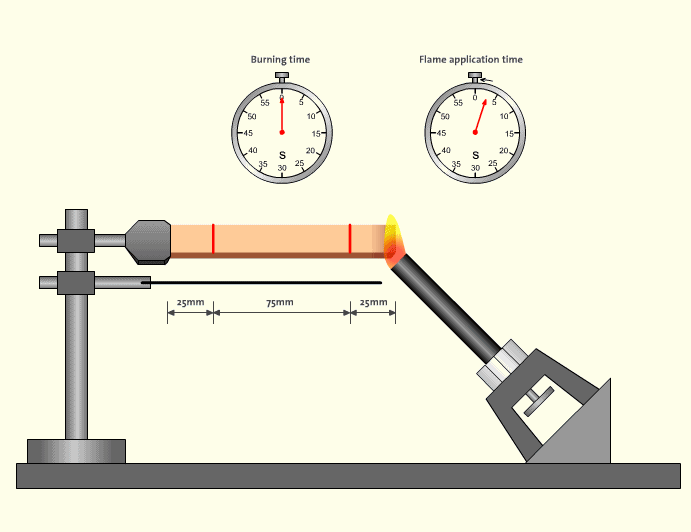

1. اختبار الحرق الأفقي (HB)

HB هو أدنى تصنيف مثبطات لهب لمعيار UL 94. تتمثل طريقة الاختبار في تشكيل طرف واحد من قطعة الاختبار إلى 45 ± 2 درجة مع المستوى الأفقي ، واتخذ شبكة حديدية ، وإصلاحها أفقيًا 10 ± 1 مم أسفل قطعة الاختبار ، وجعل Bunsen Borner (ارتفاع اللهب حوالي 20 ملم) في 45 درجة ، انتقل إلى الاختبار. الطرف الآخر من الورقة على اتصال مع العينة 6 مم ويتم إزالته بعد 30 ± 1 ثانية. عندما يتم حرق قطعة الاختبار إلى علامة 25 ملم ، وقوع توقيت آخر وإزالة موقد Bunsen.

2. اختبار الحرق العمودي 50W

بعد أن يكون موقد Bunsen (ارتفاع اللهب حوالي 20 مم) على اتصال مع النقطة المركزية أسفل العينة لمدة 10± 0.5 ثانية ، قم بإزالة موقد Bunsen بسرعة 300 مم/ثانية ، على الأقل 150 مم من قطعة الاختبار ، وتسجيل أول وقت احتراق تلقائي. بعد توقف الاحتراق التلقائي ، يتم تنفيذ الاحتراق الثاني على الفور. بعد الاحتراق لمدة 10 ± 0.5 ثانية ، تتم إزالة موقد Bunsen ، ويتم تسجيل وقت الاحتراق التلقائي الثاني ووقت الاحمرار بعد إطفاء اللهب.

3.500W اختبار الحرق العمودي

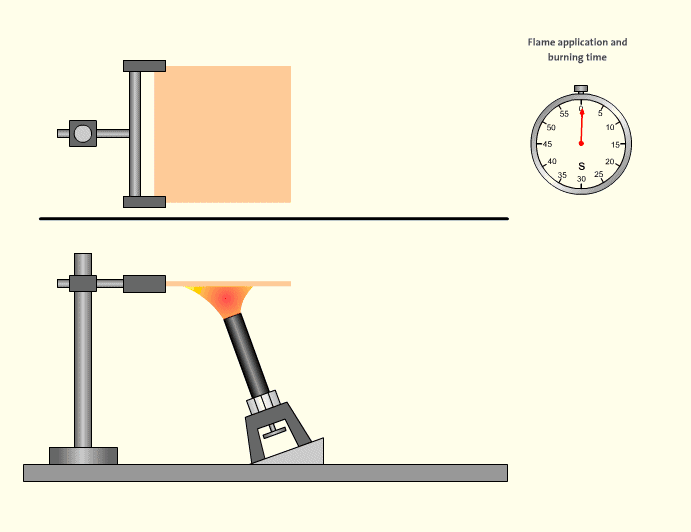

عينة لوحة

حافظ على Bunsen Burner (ارتفاع اللهب 125 ملم) إلى 20±5 درجات أفقيا ونقلها إلى جانب قطعة الاختبار بحيث يكون طرف اللهب الداخلي للهب (40 مم±2mm مرتفع) يمس جانب واحد من الطرف السفلي للعينة ويحترق لمدة 5±0.5 ثانية. افتح Bunsen Burner لمدة 5 ± 0.5 ثانية ، كرر هذا الإجراء خمس مرات ، وقم بإزالة بعد الاحتراق الخامس وتسجيل وقت الإرشاد التلقائي ووقت الساخنة الحمراء بعد إطفاء اللهب.

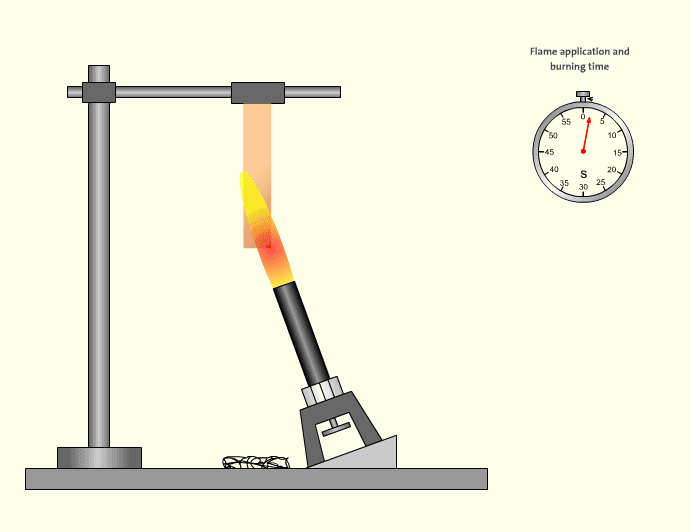

عينة قضيب

إصلاح قطعة الاختبار أفقيا مع الرقص أو المباراة ، وحرك الموقد بونسن إلى أسفل قطعة الاختبار في 20±5 درجات من الأفقي. يتواصل طرف اللهب الداخلي للهب النقطة السفلية للعينة ويحترق لمدة 5±0.5 ثانية. تم إضاءة المصباح لمدة 5 ± 0.5 ثانية ، وتكرار هذا الإجراء خمس مرات. بعد الاحتراق الخامس ، تمت إزالته وتم تسجيل قطعة التسجيل للتلف.

UL 94 معايير تصنيف مثبطات اللهب

1. UL94 شروط تحديد الاحتراق الأفقي

	سرعة حرق	تصنيف مثبطات اللهب
سماكة العينة 3-13 مم	≤ 40 مم/دقيقة	HB
سماكة العينة <3 مم	≤ 75 مم/دقيقة	HB
يتم إطفاء اللهب قبل خط العلامات (25 مم/100 مم)	= 0 مم/دقيقة	HB

2. ul94 ظروف تحديد الاحتراق العمودي

حالة التحكيم	V-0	V-1	V-2
وقت الاحتراق التلقائي بعد تطبيق FLAأنا （S）	≤ 10	≤ 30	≤ 30
إجمالي وقت الاحتراق التلقائي (ق) (10 مرات من SPوقت الاحتراق في الجلد）	≤ 50	≤ 250	≤ 250
الاحتراق التلقائي + وقت النيران بعد اللهب الثاني(س)	≤ 30	≤ 60	≤ 60
بالتنقيط إشعال القطن	لا	لا	نعم
حرق إلى المباراة (العينة محترقة تماما)	لا	لا	لا

3. UL94 500W شروط تحديد الاحتراق العمودي

	5 VA	5 VB
الاحتراق التلقائي + وقت أحمر الخدود بعد 5 اختبارات من أي عينة(س）	≤ 60	≤ 60
بالتنقيط إشعال القطن	لا	لا
عينة هولe（<3 مم）	لا	نعم
