الأسلاك والكابلات IEC 60332-3-10 EN 50399 جهاز اختبار إطلاق حرارة الاحتراق

مقدمة المنتج

إن جهاز اختبار احتراق الأسلاك والكابلات المجمعة IEC 60332-3-10 هو جهاز احترافي يتوافق مع المعايير الدولية ويستخدم لتقييم أداء انتشار اللهب للكابلات المجمعة المثبتة رأسيًا في ظروف الحريق. يستخدم جهاز الاختبار غرفة اختبار من الفولاذ المقاوم للصدأ مقاس 1 م × 2 م × 4 م، ومجهزة بموقد غاز البروبان بحزام بقدرة 70 كيلووات وسلم قياسي (بعرض 500 مم أو 800 مم)، يحاكي سيناريوهات الحريق الحقيقية من خلال التحكم الدقيق في تدفق الغاز. يتضمن محتوى الاختبار الإشعال لمدة 20 أو 40 دقيقة، وقياس مسافة انتشار اللهب (عادة ≥ 2.5 متر)، وهو مناسب لكابلات الطاقة وكابلات التحكم وكابلات الألياف الضوئية، المستخدمة على نطاق واسع في المباني والأنفاق والسفن والسكك الحديدية وغيرها من السيناريوهات. يتوافق مع المعايير الدولية مثل سلسلة IEC 60332-3، وEN 50399، وUL 1685، وIEEE 1202، وIMO FTP Code Part 5 لضمان أداء السلامة من الحرائق للكابلات

التطبيق

كابلات الطاقة: تستخدم لنقل الطاقة في المباني الشاهقة والأنفاق ومترو الأنفاق وشبكات نقل وتوزيع الطاقة والمنشآت الصناعية.

كابلات التحكم: تستخدم للتحكم ومراقبة أنظمة الأتمتة الصناعية ومراكز البيانات ونقل إشارات المباني.

كابلات الألياف الضوئية: تستخدم لشبكات الاتصالات ونقل بيانات الإنترنت وأنظمة اتصالات السكك الحديدية.

يتم تثبيت هذه الكابلات في حزم وتستخدم على نطاق واسع في المباني الشاهقة والأنفاق ومترو الأنفاق والسفن والسكك الحديدية ومراكز البيانات وغيرها من السيناريوهات التي تتطلب سلامة عالية من الحرائق.

قياسي

IEC 60332-3-10: تحدد هذه المواصفة القياسية الدولية معدات اختبار انتشار اللهب العمودي للكابلات المجمعة، بما في ذلك غرفة الاختبار وموقد البروبان بقدرة 70 كيلووات وسلم لتقييم مقاومة الكابلات للحريق.

EN 50399: استنادًا إلى معدات IEC 60332-3-10، الإشعال لمدة 20 دقيقة واختبار انتشار اللهب والتقطير، بما يتماشى مع معايير كابلات البناء في الاتحاد الأوروبي.

UL 1685: اختبار الدرج العمودي، الإشعال لمدة 20 دقيقة، انتشار اللهب ≥ 1.5 متر (FT4) أو ≥ 2.4 متر، مناسب لكابلات البناء في أمريكا الشمالية.

خصائص الأداء

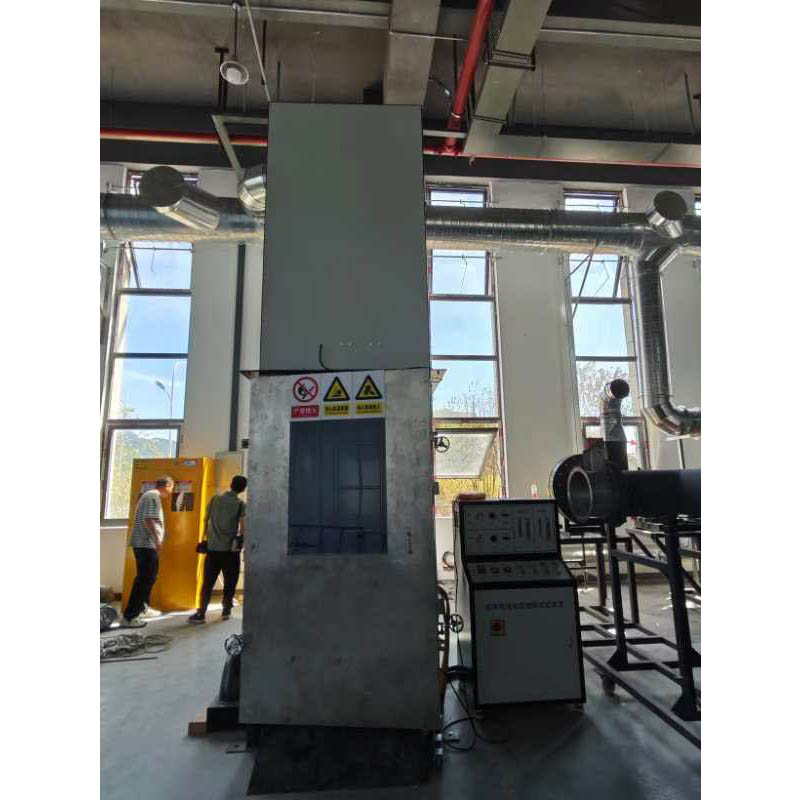

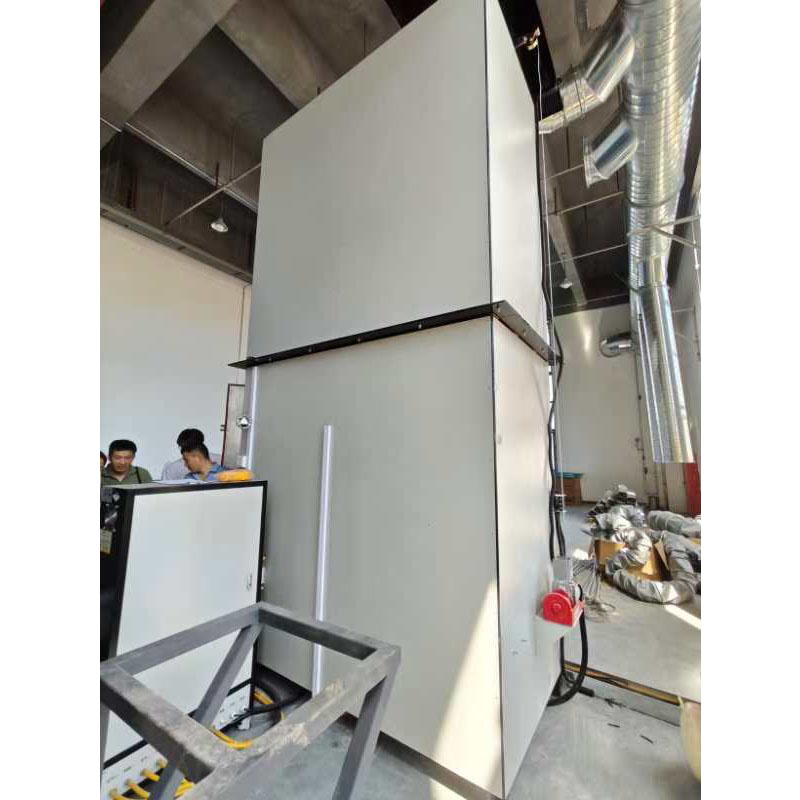

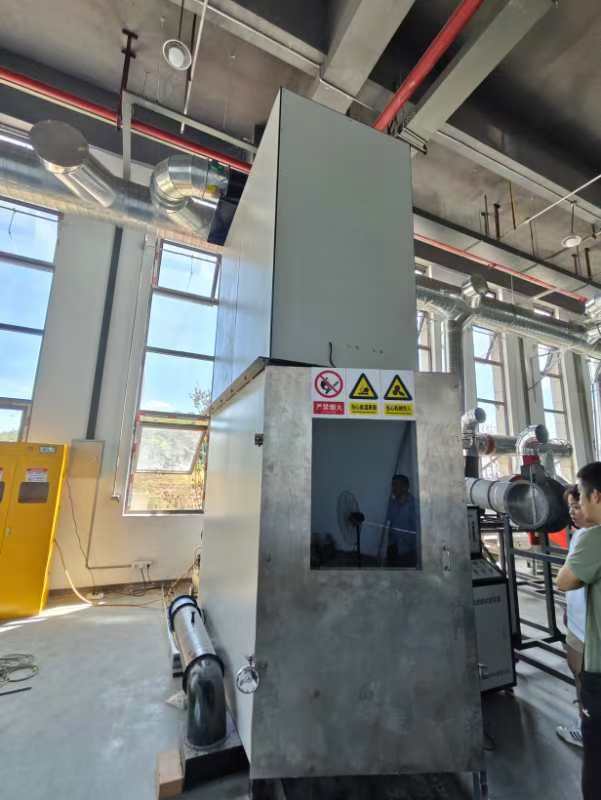

1. أبعاد غرفة اختبار الفولاذ المقاوم للصدأ هي 1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm؛

2. السطح الداخلي للغرفة مبطن بمادة عازلة.

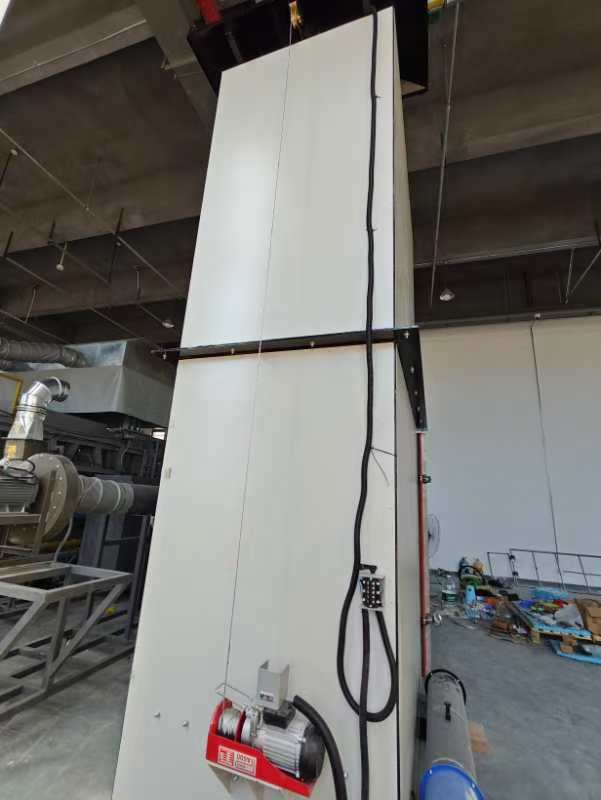

3. النصف الأمامي السفلي من الحجرة لديه نطاق عزل/درجة حرارة 800±20(W). 4. يتم توفير منفذ عادم 300±30 (W)×1,000±100 (D) في الجزء العلوي من الحجرة لسهولة إزالة غاز المداخن أثناء الاختبار؛

5. تم تركيب أنبوب إيقاف اللهب لمنع حدوث نتائج عكسية لغاز البروبان، وبالتالي زيادة سلامة العينة إلى الحد الأقصى.

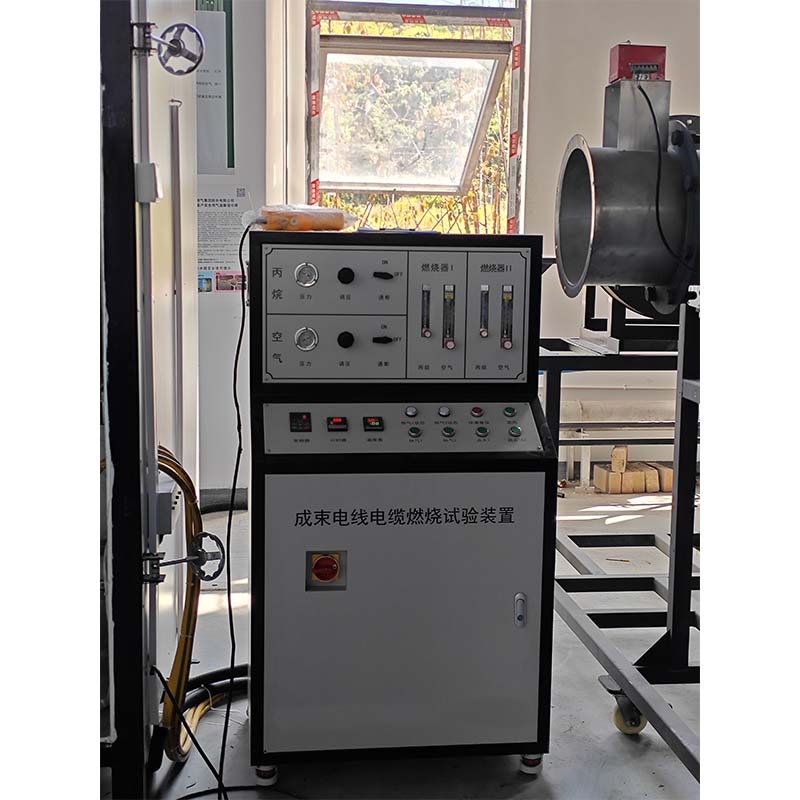

6. يتم تسجيل جميع شروط التحكم والاختبار تلقائيًا بواسطة الكمبيوتر.

7. بسبب تأثير درجة الحرارة على ضغط الغاز وكثافته، يتم تنفيذ نظام التعويض التلقائي لغاز وقود الموقد والهواء عن طريق التحكم بالكمبيوتر.

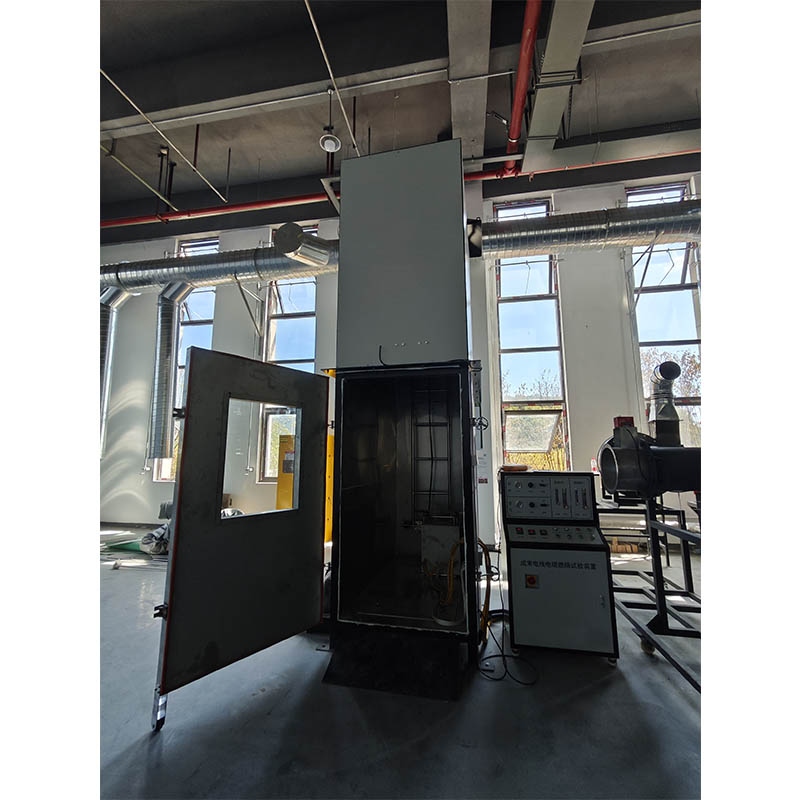

8. نافذة مراقبة الغرفة: زجاج مقاوم للحريق (بسمك 5 مم)؛

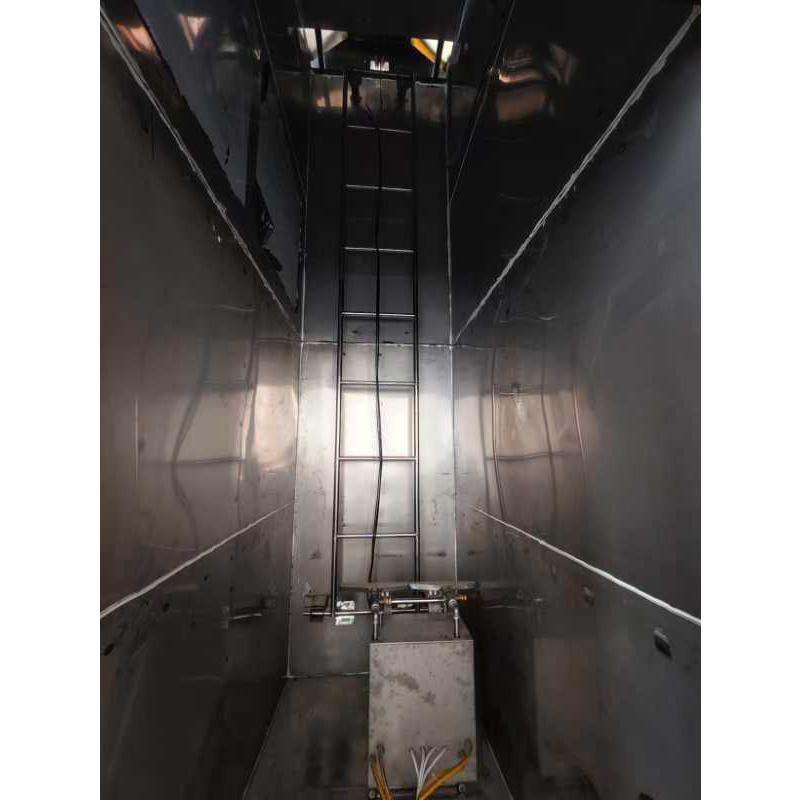

9. أبعاد السلم الفولاذي الاختباري (عموديًا): 500 (عرض) × 3,500 (ارتفاع)؛

10. أبعاد السلم الفولاذي العريض: 800 (عرض) × 3,500 (ارتفاع)؛

11. أبعاد سطح الاحتراق: (L)257×(W) 4.5 مم؛

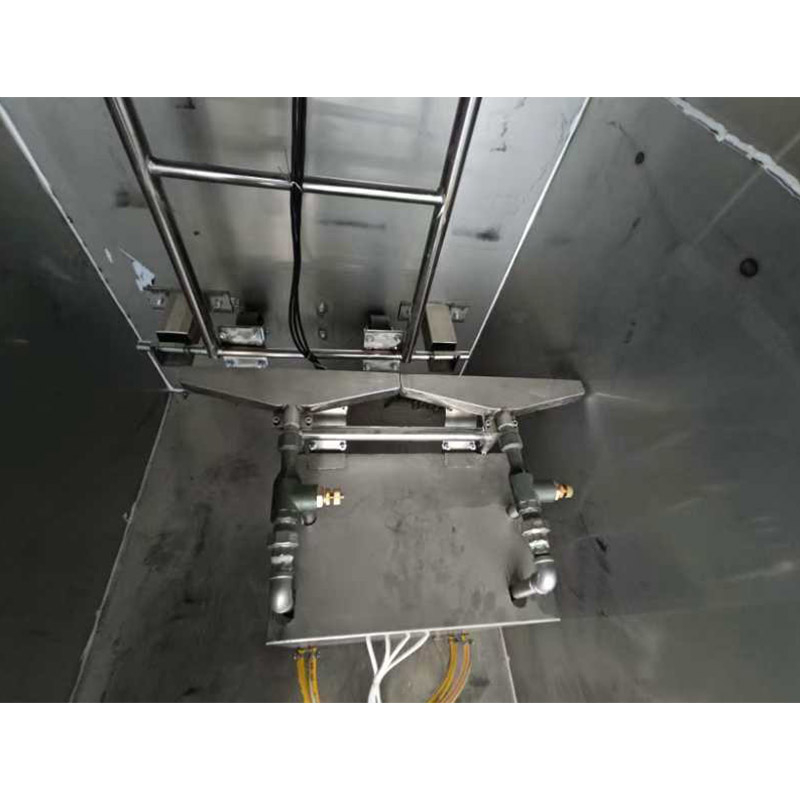

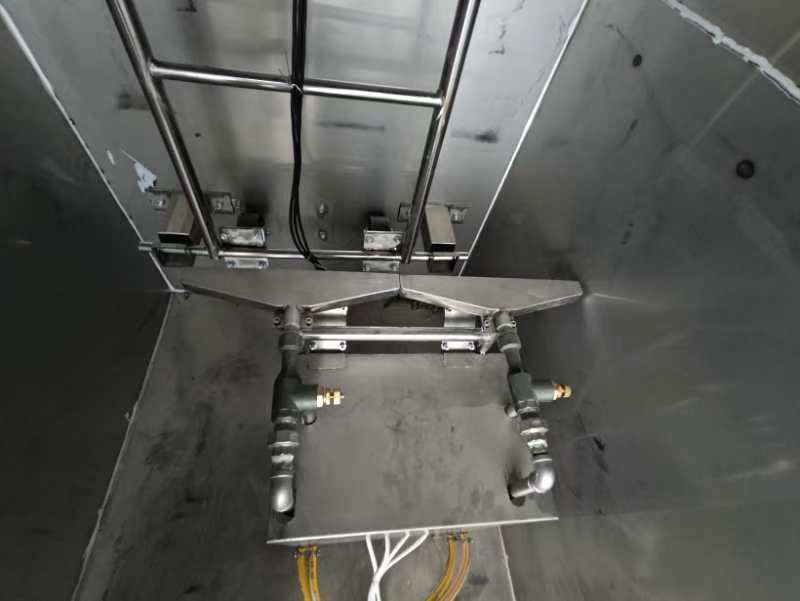

12. مصدر الحرارة عبارة عن شعلة غاز البروبان من النوع الشريطي المجهزة بخلاط فنتوري، مع فتحة مركزية بمسافة 3.2 ملم.

المعلمات التقنية
