تحليل طريقة التشغيل القياسية لجهاز اختبار تتبع التسرب

تحليل طريقة التشغيل القياسية لجهاز اختبار تتبع التسرب

Tيتم استخدام مؤشرات تتبع المواد العازلة الصلبة لمحاكاة مؤشر التتبع ومؤشر تتبع مقاومة التسرب لمنتجات العزل الكهربائي ومنتجات الأجهزة الكهربائية المنزلية والمنتجات.Iر بسيط ودقيق وموثوق وعملي.

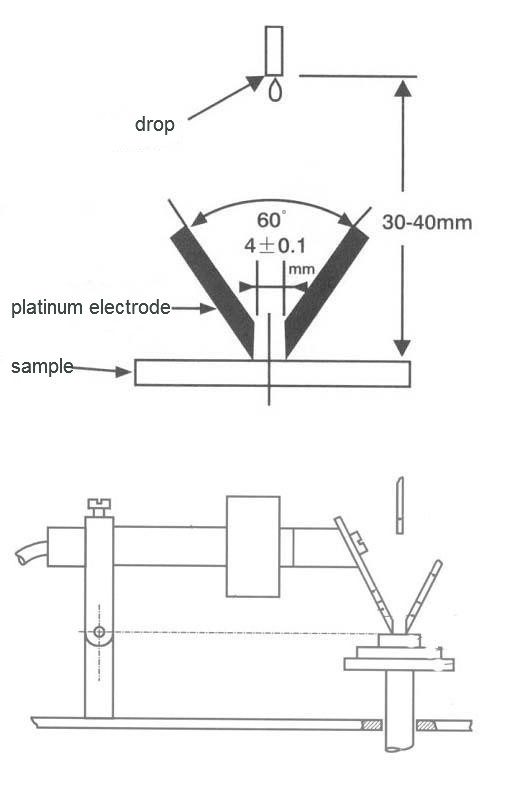

Eالمبدأ التجريبي: يتم إجراء اختبار تتبع التسرب على سطح مادة عازلة صلبة ، بين قطب بلاتيني بحجم محدد (2 مم * 5 مم) ، مع تطبيق جهد وتوقيت معين (30 ثانية) بارتفاع ثابت (35) مم) لتقطير حجم القطرة المحدد.Lتم استخدام iquid (0.1٪ NH 4CL) لتقييم مقاومة سطح المواد العازلة الصلبة تحت التأثير المشترك للحقل الكهربائي والوسط الملوث ، وتم تحديد مؤشر التتبع المقارن (CTI) ومؤشر تتبع الإثبات (PTI).

1.خطوات العملية

اختبار العينة

Tيجب تنظيف القطب قبل كل اختبار ، والتحقق من المسافة بين القطبين. (تم التصحيح باستخدام لوحة تصحيح العرض المرفقة.Tلوحة المعايرة محفورة بخطين قياس 30 مم و 40 مم على التوالي.Tيستخدم لتصحيح ارتفاع إبرة القطرة من العينة ، والتي عادة ما يتم تصحيحها من قبل المصنع.)

1)ضع العينة المراد اختبارها على لوحة الدعم.Tسطح قطعة الاختبار غير مستوٍ (يتم تثبيت قضيب ضبط الارتفاع في الجزء السفلي من لوحة الدعم) ، ثم يتم ضغط شفرات القطبين على العينة وفقًا للقوة المحددة.

2)تحقق من المسافة بين القطبين لضمان اتصال جيد بين القطب والعينة.Iإذا تآكلت حواف القطبين ، يجب شحذها مرة أخرى.Tيتم ضبط الجهد على قيمة مناسبة قابلة للقسمة على 25 ، ويتم ضبط مقاومة الدائرة بحيث يكون تيار الدائرة القصيرة ضمن انحراف معين.Tثم سُمح للإلكتروليت بالتنقيط على سطح الاختبار حتى يتم تشكيل التتبع الكهربائي لإحداث ضرر أو حتى إسقاط 50 نقطة من الإلكتروليت.

3)Iيتدفق تيار fa البالغ 0.5 أمبير أو أكثر عبر مسار موصل بين قطبين على سطح العينة لمدة ثانيتين على الأقل ، ثم يعمل مرحل التيار الزائد أو إذا لم يعمل المرحل وحرقت العينة ، تعتبر العينة قد حدث ضرر.

4)Iإذا تم إجراء اختبارات متعددة على نفس العينة ، يجب الحرص على وجود مسافات كافية بين نقاط الاختبار بحيث لا تلوث الأوساخ المتناثرة على نقاط الاختبار أسطح الاختبار الأخرى.

5)قد تتولد غازات ضارة أو سامة بسبب الاختبار.Tلذلك ، اضغط على زر \"Exhaust \" قبل الاختبار لإزالة هذه الغازات.

2.تحديد CTI

1)اضبط الجهد على قيمة محددة مسبقًا وأجرِ 50 قطرة من عينة الاختبار دون تلف أو خلال 50 قطرة حتى يحدث التلف.Aثم يتم تطبيق جهد أقل أو أعلى على نقاط الاختبار الأخرى للعينة للاختبار حتى أقصى جهد لا يتم فيه إتلاف 50 نقطة عند خمس نقاط مختلفة.Tهو أقصى جهد هو CTI (على سبيل المثال CTI 425). وهذا يعني أن الحد الأقصى لقيمة الجهد قد تم تخفيضه بمقدار 25 فولت ويتم اختبار النقاط الخمس الأخرى خطوة أخرى ، ولا تتلف العينة تحت 100 نقطة.Sقد لا تلبي مواد ome المتطلبات التالية. بالنسبة لهذه المواد ، من الضروري تحديد قيمة الجهد القصوى التي يمكن للعينة عندها تحمل 100 قطرة أو أكثر من المحلول عند خمس نقاط اختبار وإرفاق قيمة الجهد هذه بـ CTI ، على سبيل المثال CTI 425 (375).

2)إذا لم يكن أداء المادة معروفًا ، فيمكن تحديد جهد البدء من منتصف نطاق الاختبار ، على سبيل المثال 300 فولت. إذا صمدت العينة 50 قطرة ، فقم بزيادة الجهد واختبارها مرة أخرى ؛ إذا انكسر أقل من 50 نقطة من العينة ، اخفض الجهد واختبر مرة أخرى. يجب أن تكون الزيادة أو النقصان في هذا الجهد مضاعفات 25V أو 25V. استمر الاختبار حتى تم الحصول على خمس عينات لتحمل أعلى قيمة جهد تبلغ 50 قطرة.

3)بالنسبة لمعظم المواد ، يُعتبر الجهد البالغ 50 قطرة (تتحمل العينة 50 قطرة عند هذا الجهد دون تشكيل أثر) قريبًا من القيمة المقاربة. الاختبار ، الذي يقل بمقدار 25 فولت عن الجهد البالغ 50 قطرة ، هو توضيح حقيقة أن الجهد الذي تتعرض فيه المادة لـ 100 قطرة بدون تتبع كهربائي أقل من الجهد البالغ 50 نقطة ، والجهد بعيد جدًا من الخط المقارب.

ملحوظة: عند الفولتية العالية وأكثر من 50 نقطة ، قد تتلف العينة عن طريق تراكم المحاليل والملوثات على الخدوش والثقوب الصغيرة في سطح العينة (كما يتضح من عمل مرحل التيار الزائد) ، بدلاً من التسبب في بواسطة مسار موصل. في هذه المرحلة ، يجب إعادة الاختبار. إذا لم يتم الحصول على النتائج المحددة في التعريف ، فسيتم شرحها في تقرير الاختبار.

3.Dخلود PTI (مقاومة التتبع الكهربائي)

1)في معايير مواصفات المواد أو مواصفات المعدات الكهربائية أو غيرها من المعايير ، إذا كان مطلوبًا اختبار مقاومة تتبع واحد فقط ، فيجب إجراء الاختبار وفقًا لـ 1 ، ولكن يتم إجراء الاختبار فقط بجهد محدد. يجب أن يتحمل عدد محدد من العينات 50 قطرة بدون تلف.

2)يوصى باستخدام خمس عينات. في حالات خاصة ، قد يتم تحديد عدد أقل من العينات.

3) جهد الاختبار المفضل هو: 175V ، 250V ، 300V ، 375V ، أو 500V. يتم اختصار مؤشر التتبع كـ PTI.

4.Dالخلود من التآكل

1)يجب تنظيف العينات التي لا تحتوي على آثار كهربائية من الحطام الملتصق بسطحها أو المواد المتحللة الملتصقة بها بشكل غير محكم ، ثم وضعها على لوحة قياس مسطحة. تم قياس أقصى عمق تآكل لكل عينة بمسبار له طرف نصف كروي وقطره 1 مم ، بدقة 0.1 مم. يجب ملاحظة القيمة القصوى لخمسة قياسات في تقرير الاختبار.

2)عندما يتم إجراء الاختبار وفقًا لـ 2 ، يجب قياس عمق التآكل على خمس عينات تم اختبارها تحت الجهد المقابل لـ CTI.

3)عند الاختبار وفقًا لـ 3 ، يجب قياس عمق التآكل على عينة تتحمل 50 قطرة بجهد محدد.
