EN 1191 مقاومة باب النار لجهاز الاختبار المتكرر والإغلاق

EN 1191 مقاومة باب النار لجهاز الاختبار المتكرر والإغلاق

مقدمة:

تم تصميم جهاز اختبار موثوقية باب الحريق وإغلاقه وفقًا لنوافذ وأبواب EN 1191 - مقاومة للفتح والإغلاق المتكرر - طريقة الاختبار ، ويهدف إلى تقييم المتانة الميكانيكية والموثوقية الوظيفية لأبواب الحرائق وأجهزةها في عمليات الفتح والإغلاق المتكررة. يحتوي الجهاز على مجموعة واسعة من تغطية الاختبار ، وتغطي أبواب النار ذات الأوراق الواحدة ، والورقة المزدوجة ، والنافذة والوظيفة الخاصة ، وهي مناسبة للأبواب والأجهزة ذات الصلة (مثل المفصلات ، ومربى الأبواب ، والأقفال) المصنوعة من مواد مختلفة مثل الفولاذ والخشب والألومنيوم. من خلال محاكاة دورة الفتح والإغلاق من 10000 إلى 200000 (تم تعديلها وفقًا لفئة استخدام الباب) ، يتحقق جهاز الاختبار من ما إذا كان الباب لا يزال بإمكانه الحفاظ على النزاهة الهيكلية والتشغيل السلس بعد الاستخدام طويل الأجل ، مما يضمن أدائه الموثوق في النار أو سيناريوهات الطوارئ الأخرى. ترتبط طريقة اختبار EN 1191 بشكل كبير بمتطلبات اختبار الموثوقية الافتتاحية والإغلاق لـ GB 12955-2008 ، مما يوفر الدعم الفني لشهادة وتطبيق أبواب الإطفاء في السوق الدولية ، وتعكس قابلية تطبيقها في مجال سلامة المباني العالمية.

معيار:

1.en 1191: Windows and Doors - مقاومة للفتح والإغلاق المتكرر - طريقة الاختبار

2.en 1154: بناء الأجهزة - أجهزة إغلاق الأبواب التي يتم التحكم فيها

3.Ansi/BHMA A156.1: Butts and Hinges

4.Ansi/BHMA A156.18: المواد والتشطيبات (لإغلاق الباب)

5. en 12400: Windows ، الأبواب والمصاريع - المتانة الميكانيكية - المتطلبات والتصنيف

6.ISO 23307: اختبارات مقاومة الحرائق - مجموعات الأبواب والمصراع (جوانب المتانة الميكانيكية)

المعايير ذات الصلة:

1. en 1634-1: اختبارات مقاومة الحريق ومكافحة الدخان لتجميعات الأبواب والمصراع

2.BS 476-22: اختبارات الحريق على مواد البناء والهياكل-طرق لتحديد مقاومة الحريق للعناصر غير المحمولة

3.NFPA 252: الطرق القياسية لاختبارات الحريق لتجميعات الأبواب

4.ul 10b: اختبارات النار في مجموعات الأبواب

5. العدل 10C: اختبارات حريق الضغط الإيجابية لتجميعات الأبواب

6.ISO 3008: اختبارات مقاومة الحرائق - مجموعات الأبواب والمصراع

نطاق التطبيق:

1. باب النار من فرقة من الأوراق: بما في ذلك أبواب النار أحادية الأوراق مصنوعة من الصلب أو الخشب أو مركب الخشب الصلب أو غيرها من المواد ، لاختبار المتانة والتكامل الوظيفي لأوراق الباب والأجهزة (مثل المفصلات ، مقرات الأبواب) بعد الفتح والإغلاق المتكرر.

2. باب النار مزدوج الأوراق: بما في ذلك باب الحريق من الحصص أو غير متماثل ، لاختبار التنسيق والمتانة للبوابين وأجهزةهم مثل إغلاق الأبواب ومحلات التسلسل.

3. باب النار مع نافذة النار: اختبار باب النار مع نافذة المراقبة للتأكد من أن ورقة الباب والنافذة لا يزال بإمكانها الحفاظ على الختم ومقاومة النار بعد الفتح والإغلاق المتكرر.

4. أبواب النار الخاصة بالوظيفة: مثل أبواب النار مع قضبان الدفع الهروب ، والتحكم الكهربائي أو أجهزة إغلاق الأبواب التلقائية ، واختبر موثوقية أجهزتها الخاصة بعد فتح وإغلاق متعددة.

5. أجهزة باب النار: بما في ذلك المفصلات ، وإغلاق الأبواب ، والأقفال ، والمتعارضات ، وما إلى ذلك ، بشكل فردي أو كجزء من نظام الباب ، اختبر خصائصها الميكانيكية تحت العمليات المتكررة.

6. أبواب النار ذات مستويات مقاومة للحرائق المختلفة: مثل الفئة A (1.5 ساعة) ، الفئة B (1.0 ساعة) ، فئة C (0.5 ساعة) أبواب النار ، واختبر موثوقيتها الفتحة والإغلاق تحت متطلبات مقاومة الحرائق المختلفة.

المعلمات الفنية الرئيسية ：

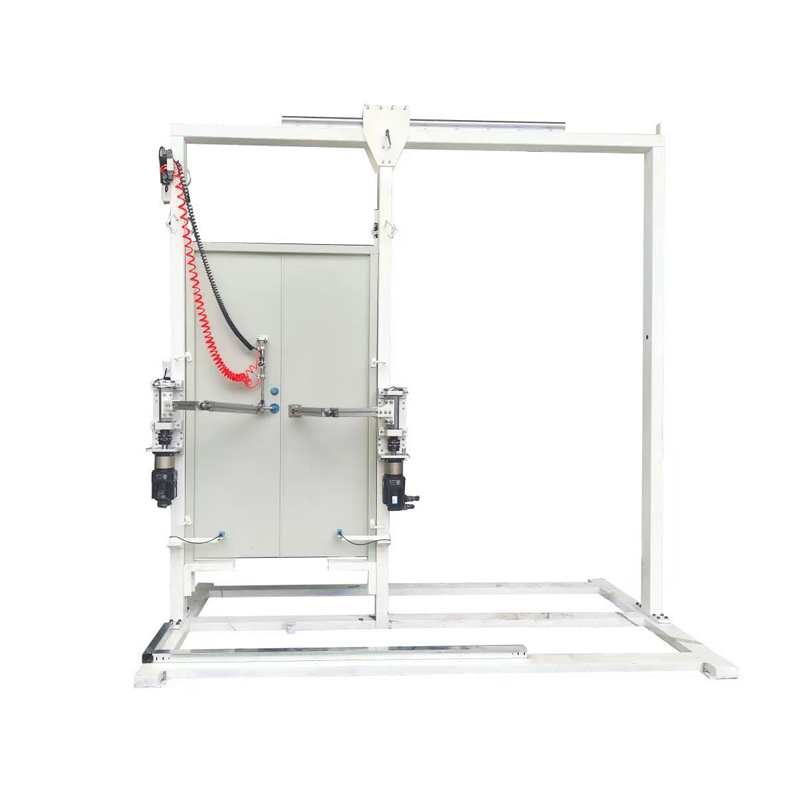

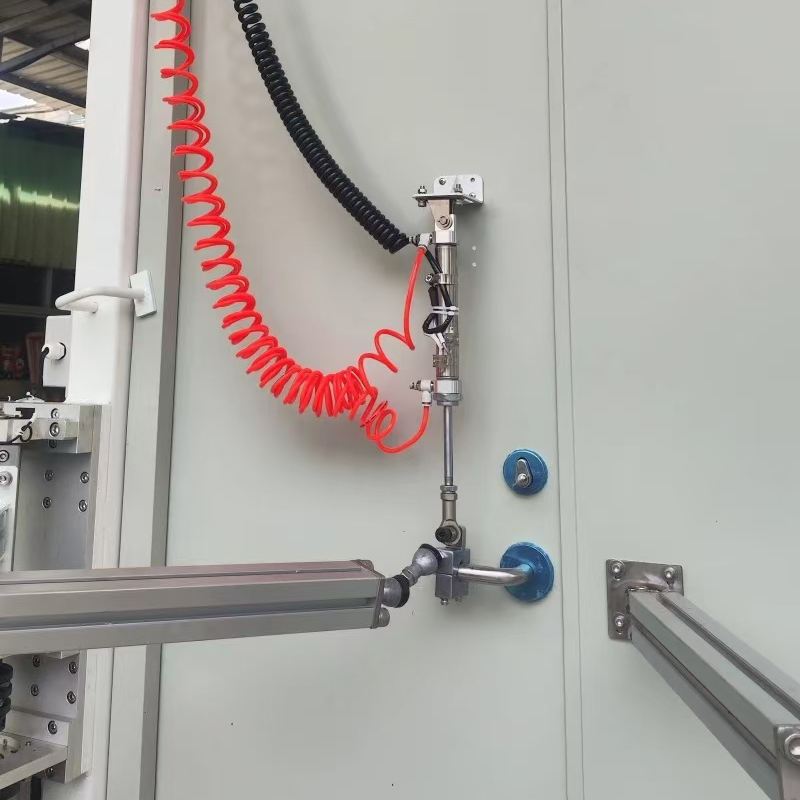

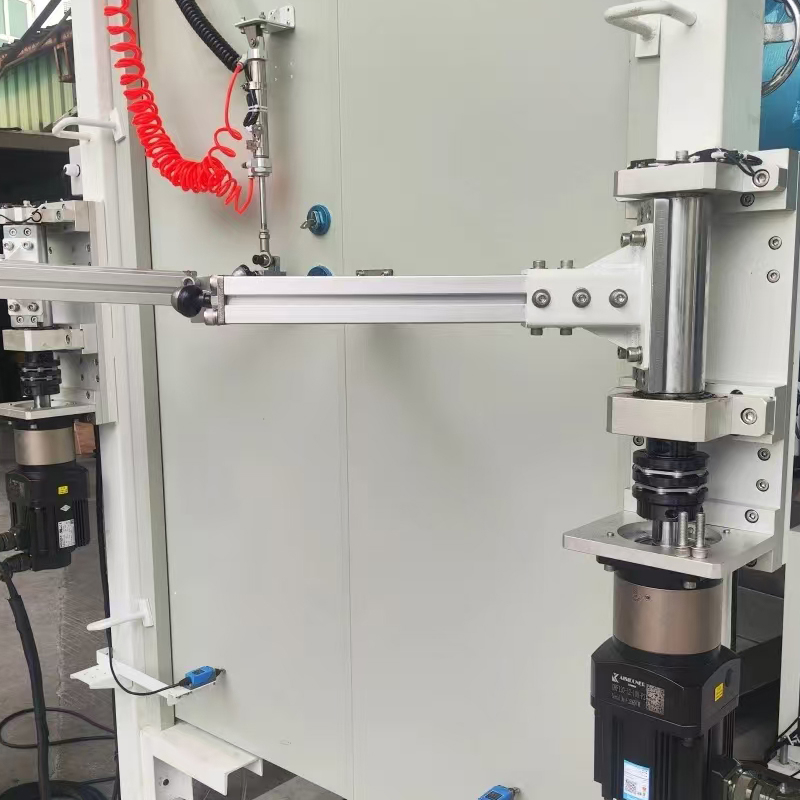

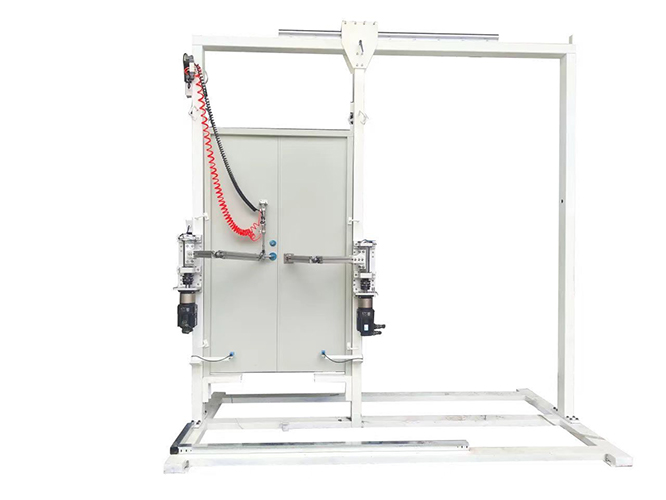

1 يشتمل الجهاز على إطار قابل للتعديل ، كرنك ، قضيب توصيل وآلية طاقة. يتم تثبيت ورقة الباب على الإطار القابل للتعديل. يتم توصيل أحد نهايات قضيب التوصيل بأوراق الباب والطرف الآخر متصل بالكرنك. يتم تثبيت الجزء السفلي من الكرنك على كائن ثابت ثابت نسبيًا على الأرض ، ويتصل الكرنك بآلية الطاقة ؛

2 إطار الاختبار: إنه إطار قابل للتعديل ، مناسب لتثبيت الأبواب المقاومة للماء من مواصفات وأحجام مختلفة ، مع صلابة كافية لمنع التشوه الذي يؤثر على نتائج الاختبار أثناء الاختبار. يبلغ ارتفاع حجم صافي المباراة 2500 مم * 2800 مم (يمكن ضبط العرض والارتفاع) ؛

3 دورة التشغيل: 8S-14S ؛

4 زاوية الفتح: 50-90 درجة قابلة للتعديل ؛

5 مرات فتح: 0-99999 مرات قابلة للتعديل ؛

6 اختبار الحامل: L3106mm*W1600mm*H2950mm

7 حجم صندوق التحكم: L380mm*W332mm*H875mm

8 إمدادات الطاقة: AC220V

9 السلطة: 320W
