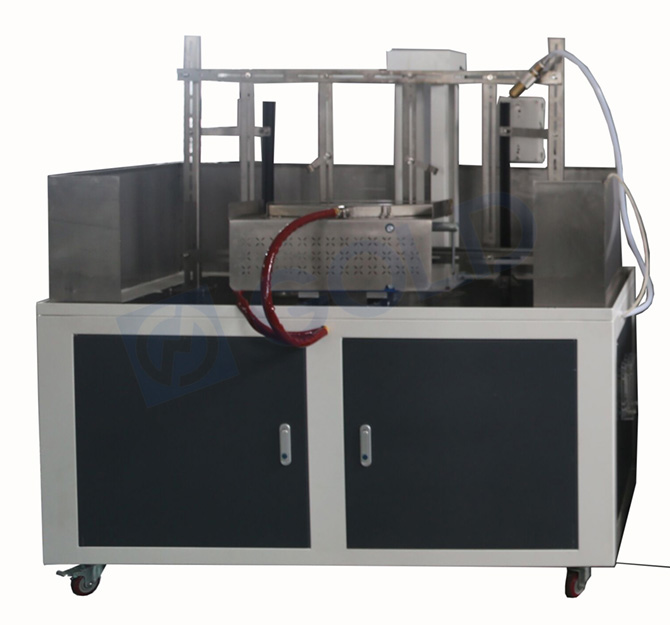

IEC 60331 اختبار مقاومة حريق الأسلاك والكابلات وآلة اختبار المطرقة

   مقدمة:

الأسلاك والكابلات الصعبة التي يصعب الاستخفاف بها والحصول على القدرة على منع أو تأخير انتشار اللهب عموما تشير عموما إلى الأسلاك والكابلات التي يمكن أن تمر GB / T18380.3 (أي ما يعادل IEC60332-3) Test.iec 60331 سلك ومقاومة للكابلات اختبار آلة اختبار المطرقة امتثالا تاما مع أحدث المتطلبات القياسية لتصميم وتصنيع وتصنيع BS6387-2013؛ يمكن أن توفر المعدات تكلفة صناديق التحكم الكهربائية المتعددة للعملاء إلى أقصى حد. يمكن أن اختبار ثلاث اختبارات على أساس مربع تحكم كهربائي.

يستخدم النظام نظام التحكم في الشاشة التي تعمل باللمس؛ يمكن اختيار تجارب مختلفة بحرية على الشاشة.
يمكن أن يدرك مقعد اختبار المطرقة أيضا الإشعال الأوتوماتيكي أو الإشعال الإضافي اليدوي. يمكن أن تصل درجة حرارة اللهب إلى أكثر من 950 درجة.

   اساسي:

• IEC 60331 الجزء 12

• IEC 60331 الجزء 31

• IEC 60331-1.

• BS6378 (الخيار)

   الخصائص الرئيسية:

اختبار مقاومة الحريق:

1. The Burner هو شعلة غاز بروبان من نوع حزام مع خلاط فنتوري، فوهة طولها 500 مم وعرض 15 مم، وهي مجهزة بخلاط فنتوري.

2. يتداخل ثلاثة صفوف من ثقوب الاحتراق، وعرض الطرف الأمامي من الموقد: 15 مم؛ قطر الثقب: 1.32mm، المسافة بين مراكز الثقوب: 3.2mm.

3. يتم توفير صف من الثقوب المرجانية على جانبي لوحة فوهة للحفاظ على حرق اللهب.

4. المستوردة مع متر تدفق مزدوج وتنظيم الضغط.

5. معدل تدفق الهواء (80 ± 5) L / دقيقة؛ معدل تدفق البروبان (5 ± 0.25) L / دقيقة.

6. مع قياس درجة الحرارة قياس قطر 2MM؛ (K-Type Thermocouple).

7. يتم تثبيت مقطع في طرف واحد من حامل العينة لإصلاح العينة، والطرف الآخر يسهل نقل الحرارة على طول الاتجاه الطولي للعينة.

8. يتم دعم عينة الكابل من خلال حلقتين معدنيين بطول متوسط ​​من حوالي 300 مم.

9. القطر الداخلي للعينة الداعمة الدائري هو 150 مم، وكان قطر قسم الخاتم 10 ± 2 مم.

10. موقف الشعلة الموقد لا يقل عن 200 مم من أسفل مربع الاحتراق وليس أقل من 300 مم من جدار المربع.

11. المحور الأفقي الشعلة الموقد هو 70 ± 10 مم من الطرف السفلي لعينة الكابل، والمحور الطولي من الموقد حوالي 45 مم من المحور العمودي للكابل.

12. يتم تثبيت اثنين من قطرات الحرارية قطرها 1.5 مم (أ، ب) أفقيا على الجانبين الأيسر والأيمن 45 مم بعيدا عن مركز الموقد، والتحقق من درجة حرارة اللهب في غضون 750 + 50 درجة مئوية؛ وفقا لمعايير BS6387، يمكن أن تصل درجة الحرارة إلى 950 درجة مئوية.

13. مع وظيفة الكشف الذكي، عندما تكون العينة ماس كهربائى أثناء الاختبار، فسوف يقوم تلقائيا بإيقاف تشغيل مصدر الحريق.

14. PLC بالإضافة إلى شاشة تعمل باللمس التحكم الذكي، وتسجيل البيانات وتخزينها تلقائيا.

15. الصمامات الحالية في دائرة نموذج 2A.

16. نموذج تطبيق نموذج AV 100V ~ 1000V قابل للتعديل.

17. يمكن ضبط وقت الإمداد الحراري بحرية، وهو الوقت الموصى به هو 90 دقيقة.

18. غرفة الاحتراق 27m³ اختيارية.

اختبار المطرقة:

1. هيكل تأثير قوس الفولاذ المقاوم للصدأ. رذاذ الطلاء معاملة الحكومة.

2. المحرك مستقلة يضرب السيطرة على المربع.

3. سميكة قضبان الصلب المستديرة بمطرقة من ¢ 25 ويبلغ طوله 600.

4. مخروط شاذ الجلدات بحرية في زاوية من 60 درجة.

5. قضيب مطرقة بالمحركات ينفذ العمل الدوري تأثير يدق.

6. مطرقة دورة (الوقت): 10 ~ 999S (يمكن أن تكون مجموعة، والمعيار يتطلب 30 ± 2S / الساعة).

7. إجمالي وقت الاختبار: 0 ~ 9999s.

8. الموقد الفرقة (نفس اختبار رش) (بالتقاسم مع الاحتراق الحرارية اختبار مقاعد البدلاء).

9. اختبار درجة حرارة 600 ~ 1000 درجة (A الصف 650 درجة، B درجة 750 درجة مئوية، C، D درجة 950 درجة).

10. قطر درجة الحرارة الحرارية قياس أقل من 2mm في ¢. (بالتقاسم مع الاحتراق الحرارية مقاعد البدلاء اختبار)؛

11. أثناء الاختبار، كل كابل مرحلة يمر 0.25A الحالي.
