IEC 60754 تحرير الكابلات اختبار حمض الهالوجين الغاز لمختبرات العزل والغمد من الأسلاك والكابلات

IEC 60754 إطلاق الكابلات اختبار حمض الهالوجين الغاز


تقديم المنتج

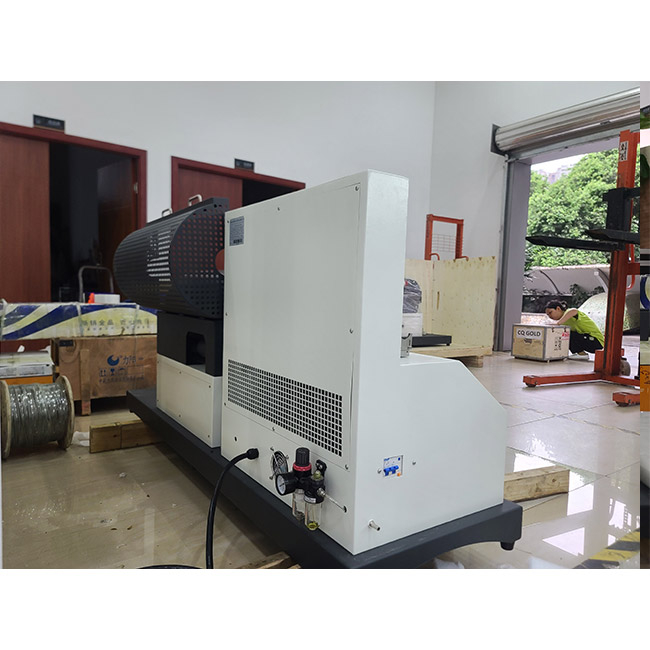

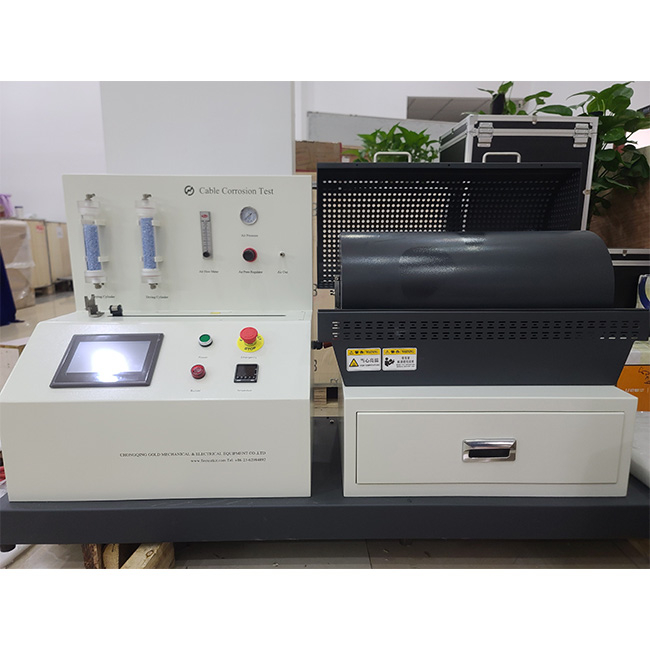

يعد اختبار موصلية حمض الهالوجين الذي تم إطلاقه من IEC 60754 جهازًا دقيقًا لتقييم خصائص الغازات التي يتم إصدارها عندما يتم حرق المواد غير المعدنية (مثل العزل والغمد) من الأسلاك والكابلات. يتوافق مع المعايير الدولية IEC 60754-1 و IEC 60754-2 ومعاييرها المكافئة (مثل EN 60754 ، BS EN 60754 ، UL 2556). يتحقق الاختبار من سلامة الحرائق من كبلات Halogen منخفضة الدخان (LSZH) عن طريق حرق 1G من العينة عند 800 درجة مئوية (لمحتوى غاز حمض الهالوجين) أو 950 درجة مئوية (للحموضة والتوصيل). يدمج الجهاز فرن الأنبوب ونظام جمع الغاز ومقياس الأس الهيدروجيني ومقياس الموصلية ، يدعم التحكم التلقائي في درجة الحرارة وتسجيل البيانات ، ويستخدم على نطاق واسع في اختبار شهادة مواد الكبل في مجالات البناء ، السكك الحديدية ، السفن ، إلخ.





معيار

1. IEC 60754 Standard
IEC 60754-1: 2011+A1: 2019
العنوان: اختبار على الغازات تطورت أثناء احتراق المواد من الكابلات - الجزء 1: تحديد محتوى غاز حمض الهالوجين

الوصف: يحدد المعدات والإجراءات لتحديد غازات حمض الهالوجين (باستثناء حمض الهيدروفلوريك) المنبعث أثناء احتراق مواد الأسلاك والكابلات (استنادًا إلى البوليمرات المملحة أو المركبات التي تحتوي على إضافات الهالوجين).

قابلة للتطبيق: اختبر محتوى غاز حمض الهالوجين (معبر عنه في ملغ/جم) من عزل الكابل أو مواد التغميض.

ملاحظات: لا ينطبق على تحديد حمض الهيدروفلوريك (راجع IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

العنوان: اختبار على الغازات تطورت أثناء احتراق المواد من الكابلات - الجزء 2: تحديد الحموضة (حسب قياس الأس الهيدروجيني) والتوصيل

الوصف: تقييم حموضة وتآكل الغازات التي تم إطلاقها أثناء احتراق مواد الأسلاك والكابلات عن طريق قياس قيمة الرقم الهيدروجيني وموصلية غازات الاحتراق المذابة في الماء.

التطبيق: اختبار الحموضة (pH ≥ 4.3) والموصلية (≤ 10 µs/mm) من مواد الكابلات ذات الدخان المنخفض صفر هالوجين (LSZH).

ملاحظة: يتم إجراء الاختبار عند 950 درجة مئوية ، على عكس 800 درجة مئوية في IEC 60754-1.


نطاق الاختبار
الاختبار مناسب للمواد والسيناريوهات التالية:

اختبار الكائنات:
طبقة العزل ، طبقة غمد أو غيرها من المواد القائمة على البوليمر من الأسلاك والكابلات.

الكابلات التي تحتوي على الهالوجين (الكلور ، البروم ، اليود ، إلخ) أو مواد خالية من الهالوجين (منخفضة الدخان الصفر ، LSZH).

المواد غير المعدنية (مثل PVC ، PE ، PP أو المركبات التي تحتوي على إضافات الهالوجين).

ملاحظة: غير مناسب لتحديد إطلاق حمض الهيدروفلوريك من مواد تحتوي على الفلور (راجع IEC 60684-2).

مجالات التطبيق:

التحقق من أداء كابلات هالوجين صفر منخفضة الدخان (LSZH).

مشاهد مثل المباني والسكك الحديدية والسفن ومراكز البيانات ، وما إلى ذلك التي تتطلب سلامة حرارة عالية الكبل.

شهادة الكابل وفقًا للمعايير الدولية والإقليمية (مثل IEC ، EN ، UL ، BS ، AS/NZS).

ظروف الاختبار:

IEC 60754-1: درجة حرارة الاحتراق هي 800 درجة مئوية ± 10 درجة مئوية ، ويتم تحديد محتوى غاز حمض الهالوجين.

IEC 60754-2: درجة حرارة الاحتراق هي 950 درجة مئوية ± 10 درجة مئوية ، ويتم قياس الحموضة والتوصيل.

كتلة العينة: عادة 1G (± 0.005G) ، والتي يجب تقطيعها بالتساوي أو الأرض.

المؤشرات الكمية لنطاق الاختبار:

محتوى غاز حمض الهالوجين (IEC 60754-1): يتم التعبير عنه بالملغ/غرام ، يتم قياس الكمية الإجمالية لغازات حمض الهالوجين مثل كلوريد الهيدروجين (HCL) وبروميد الهيدروجين (HBR).

المتطلبات النموذجية: محتوى حمض الهالوجين من الكابلات الخالية من الهالوجين هو ≤ 5 ملغ/جم.
الحموضة (قيمة الرقم الهيدروجيني) (IEC 60754-2): قيمة درجة الحموضة لغاز الاحتراق المذاب في الماء.
المتطلبات النموذجية: درجة الحموضة ≥ 4.3 (تآكل منخفض).

الموصلية (IEC 60754-2): توصيل غاز الاحتراق المذاب في الماء ، في µs/mm.
المتطلبات النموذجية: الموصلية ≤ 10 µs/mm.





اختبار المحتوى
يقوم اختبار محتوى الاختبار التالي وفقًا لمتطلبات IEC 60754-1 و IEC 60754-2:

1. IEC 60754-1: اختبار محتوى غاز حمض الهالوجين
الغرض: تحديد إجمالي كمية غاز حمض الهالوجين التي تم إطلاقها عندما تحترق مادة الكابل (معبراً عنها كمعادل كلوريد الهيدروجين ، الوحدة هي mg/g).

خطوات الاختبار:
تحضير العينة: خذ عينة 1G وقم بتقطيعها إلى حجم الجسيمات ≤ 2mm لضمان التوحيد.
الاحتراق: ضع العينة في فرن الأنبوب وحرقها عند 800 درجة مئوية ± 10 درجة مئوية ، وقم بتمرير الهواء الجاف (معدل التدفق 0.015 متر مكعب/ساعة إلى 0.03 متر مكعب/ساعة).
جمع الغاز: يتم جمع الغازات التي تصدرها الاحتراق من خلال زجاجة غسل الغاز (التي تحتوي على ماء مقطر أو سائل امتصاص آخر).
التحليل الكيميائي:
يتم تحديد محتوى حمض الهالوجين عن طريق المعايرة (مثل معايرة نترات الفضة) أو اللوني الأيوني.
احسب محتوى غاز حمض الهالوجين (Mg/G) المعبر عنه ككلوريد الهيدروجين (HCL).

نتائج الاختبار:

محتوى غاز حمض الهالوجين (ملغ/ز).
حدد ما إذا كانت المادة تلبي المعيار الخالي من الهالوجين (عادةً ما يكون 5 ملغ/جم).
متطلبات المعدات:
فرن الأنبوب (يسخن إلى 800 درجة مئوية).
نظام إمداد الهواء (التحكم الدقيق للتدفق).
زجاجة غسل الغاز وسائل الامتصاص.
الجهاز المعايرة أو كروماتوجراف الجهاز الأيوني.

2. IEC 60754-2: اختبار الحموضة والتوصيل

الغرض: لتحديد الحموضة (قيمة الرقم الهيدروجيني) وموصلية الغاز الذي تم إطلاقه عندما تحترق مادة الكابل لتقييم تآكله.

خطوات الاختبار:

تحضير العينة: خذ عينة 1G وقم بتقطيعها في جزيئات ≤ 2mm.
الاحتراق: ضع العينة في فرن الأنبوب وحرقها عند 950 درجة مئوية ± 10 درجة مئوية ، ومرر الهواء الرطب (يحتوي على بخار الماء ، معدل التدفق 0.015 متر مكعب/ساعة إلى 0.03 متر مكعب/ساعة).

جمع الغاز: يتم جمع غاز الاحتراق من خلال زجاجة غسل الغاز (تحتوي على حجم ثابت من الماء المقطر ، عادة 1000 مل).

قياس:

قياس قيمة الرقم الهيدروجيني للحل باستخدام مقياس الرقم الهيدروجيني.
قياس الموصلية للمحلول (µs/mm) باستخدام مقياس الموصلية.

حساب النتيجة:

قيمة الرقم الهيدروجيني: سجل مباشرة.

الموصلية: معبراً عن الموصلية لكل ملليمتر من طول العينة (µs/mm).

نتائج الاختبار:

قيمة الرقم الهيدروجيني (المتطلبات النموذجية ≥ 4.3).
الموصلية (المتطلبات النموذجية ≤ 10 µs/mm).
تحديد ما إذا كانت المادة تلبي متطلبات التآكل المنخفضة.

متطلبات المعدات:

فرن الأنبوب (يتم تسخينه إلى 950 درجة مئوية).
نظام إمداد الهواء الرطب (التحكم في الرطوبة).
زجاجة غسل الغاز والماء المقطر.
مقياس الرقم الهيدروجيني ومقياس الموصلية (دقة تلتقي ISO 385 وما إلى ذلك).


الميزات الرئيسية:

1. التصميم الهيكلي المحسن ، تخطيط معقول ، عملية سهلة ؛

2. كل العلبة مصنوعة من الفولاذ المقاوم للصدأ.

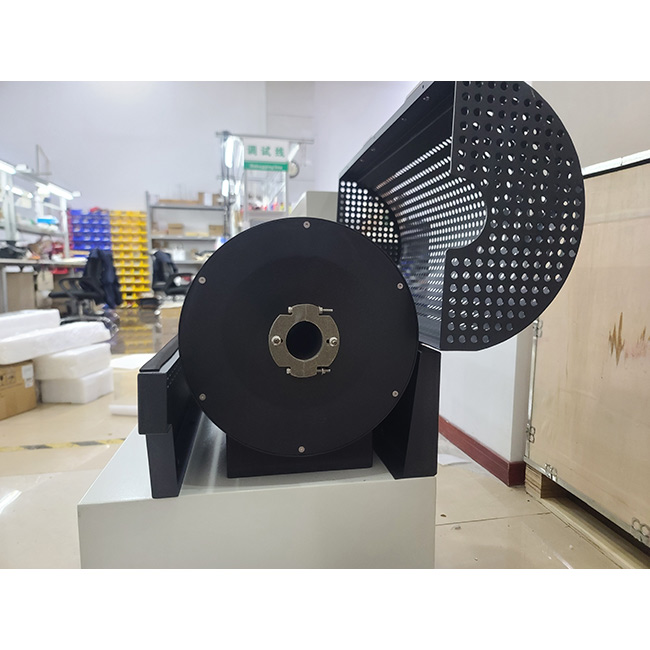

3. الطول الفعال للفرن الأنبوبي هو 500 ~ 600 مم ، والقطر الداخلي هو 40 ~ 60 مم
مزود بنظام التدفئة الكهربائي قابل للتعديل ؛

4. مجهز مع المزايا الحرارية المستوردة الأمريكية ؛

5. حجم قارب الاحتراق يبلغ طوله 45 ~ 100 مم ، وعرضه 12 ~ 30mm ، وعمق 5 ~ 10 مم ؛

6. نطاق جهاز قياس الموصلية هو 0.01us/mm ~ 100us/mm ؛

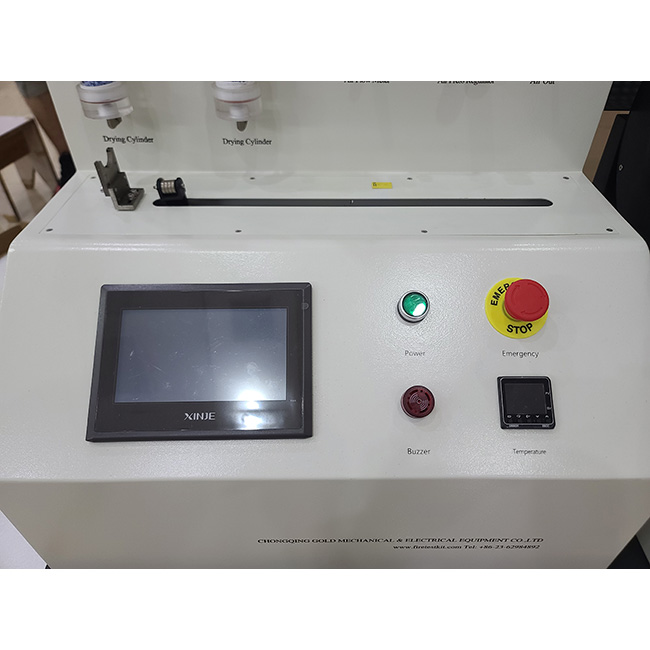

7- تستخدم غرفة التحكم التحكم في درجة الحرارة الإلكترونية للتحكم بذكاء في درجة حرارة الأنبوب
فرن؛

8. مجهزة بزجاجتين لجمع الغاز

9. حجم غرفة العينة 1 لتر

10. قيمة الرقم الهيدروجيني المجهزة واختبار الموصلية مع الشاشة الإلكترونية والأقطاب الكهربائية

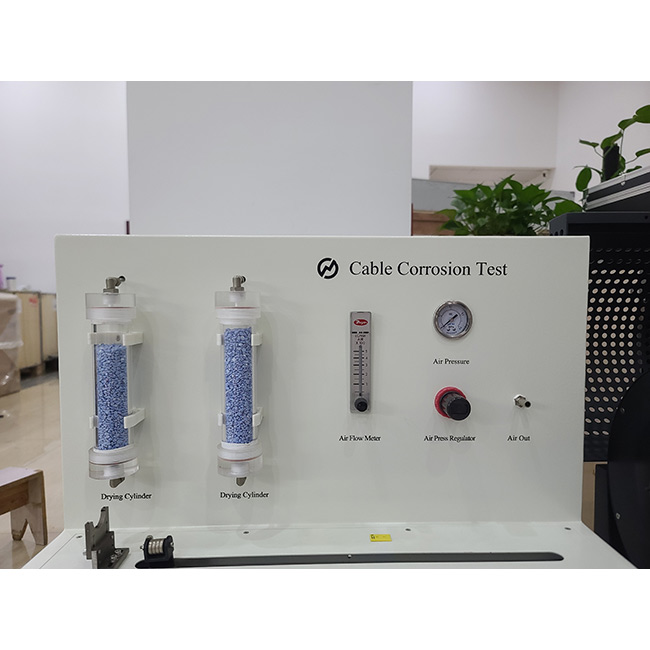

11. متر تدفق الهواء وجميع الأنابيب المضادة للسيليكا اللازمة لمنع التآكل بالغاز. 12. الكربون المنشط (ترشيح الهواء): تصفية مصدر الهواء من خلال المرشح

13. يستخدم هلام السيليكا لتجفيف مصدر الهواء.

14. أنبوب Pyrex: يمكن للمستخدمين إدخال العينة بسهولة في أنبوب فرن Pyrex لحماية الأنبوب من التلف

15. نظام نقل قارب الاحتراق: يقوم المحرك تلقائيًا بنقل جهاز قارب الاحتراق ؛ صنع
اختبار أكثر ذكاء.

16. تحويل الوضع: مفتاح تحويل الوضع (تتوفر طريقتان اختبار ، IEC 60754-1 & IEC 60754-2)

17. وحدة تحكم إنذار درجة الحرارة: تحكم في درجة الحرارة في الفرن لمنع ارتفاع درجة الحرارة

18. مؤقت: IEC 60754-1 أو IEC 60754-2 جهاز قياس الوقت في الاختبار

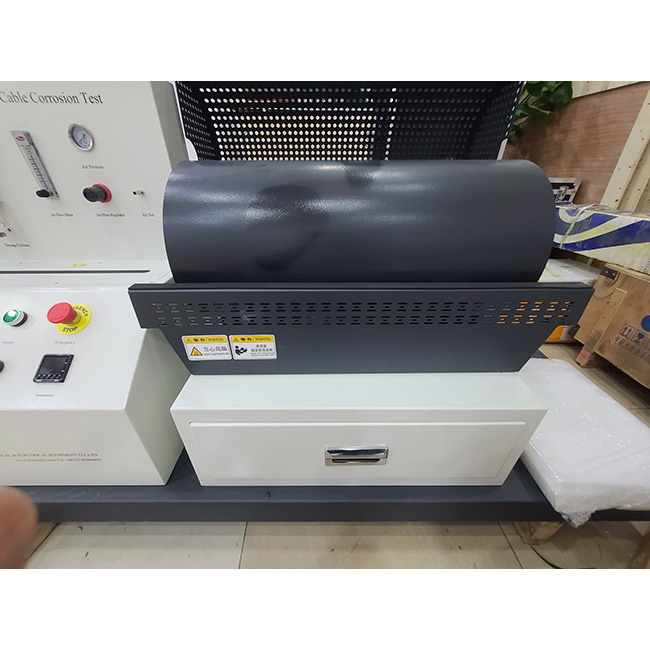

19. الدرج: صندوق لتخزين الملحقات (مثل مقياس الموصلية ، عداد الرقم الهيدروجيني ، إلخ)

20 درجة الحرارة شاشة: يعرض درجة الحرارة الأساسية للفرن

21. ضجة مغناطيسية دائمة: ضجة لخلط غازات الاحتراق في Wate المقطرة

22. مقياس الموصلية: أداة لقياس موصلية غازات الاحتراق
