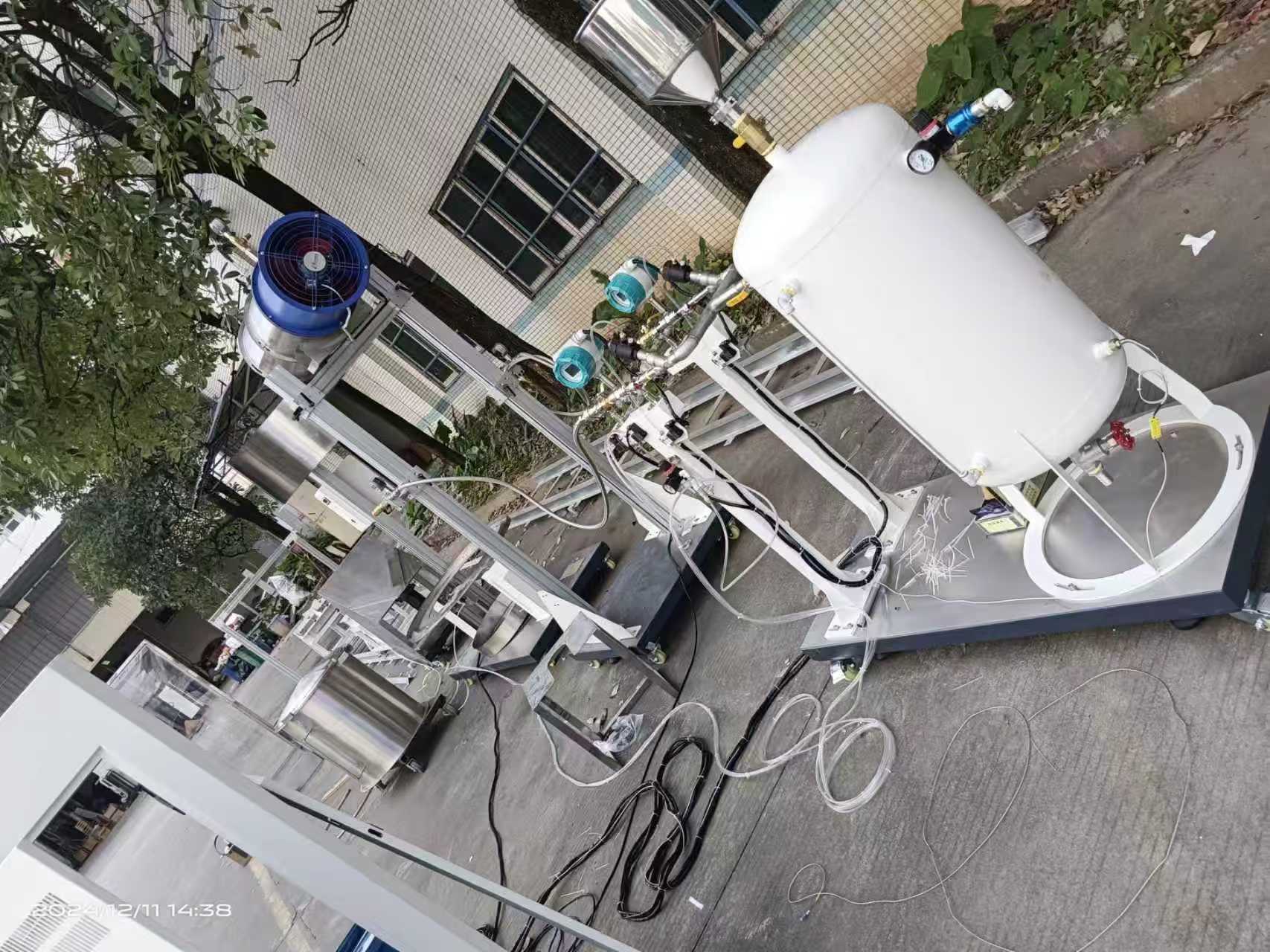

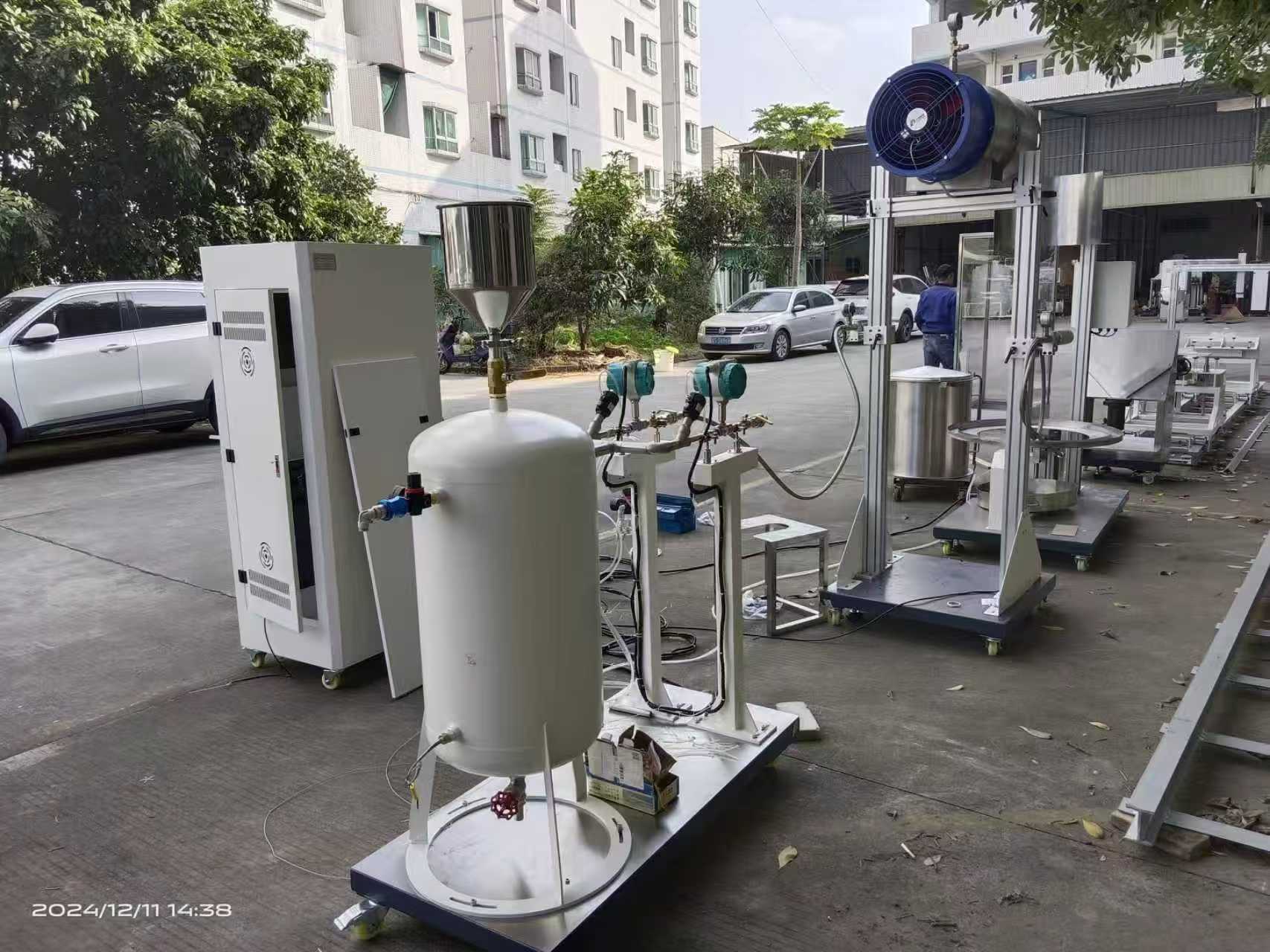

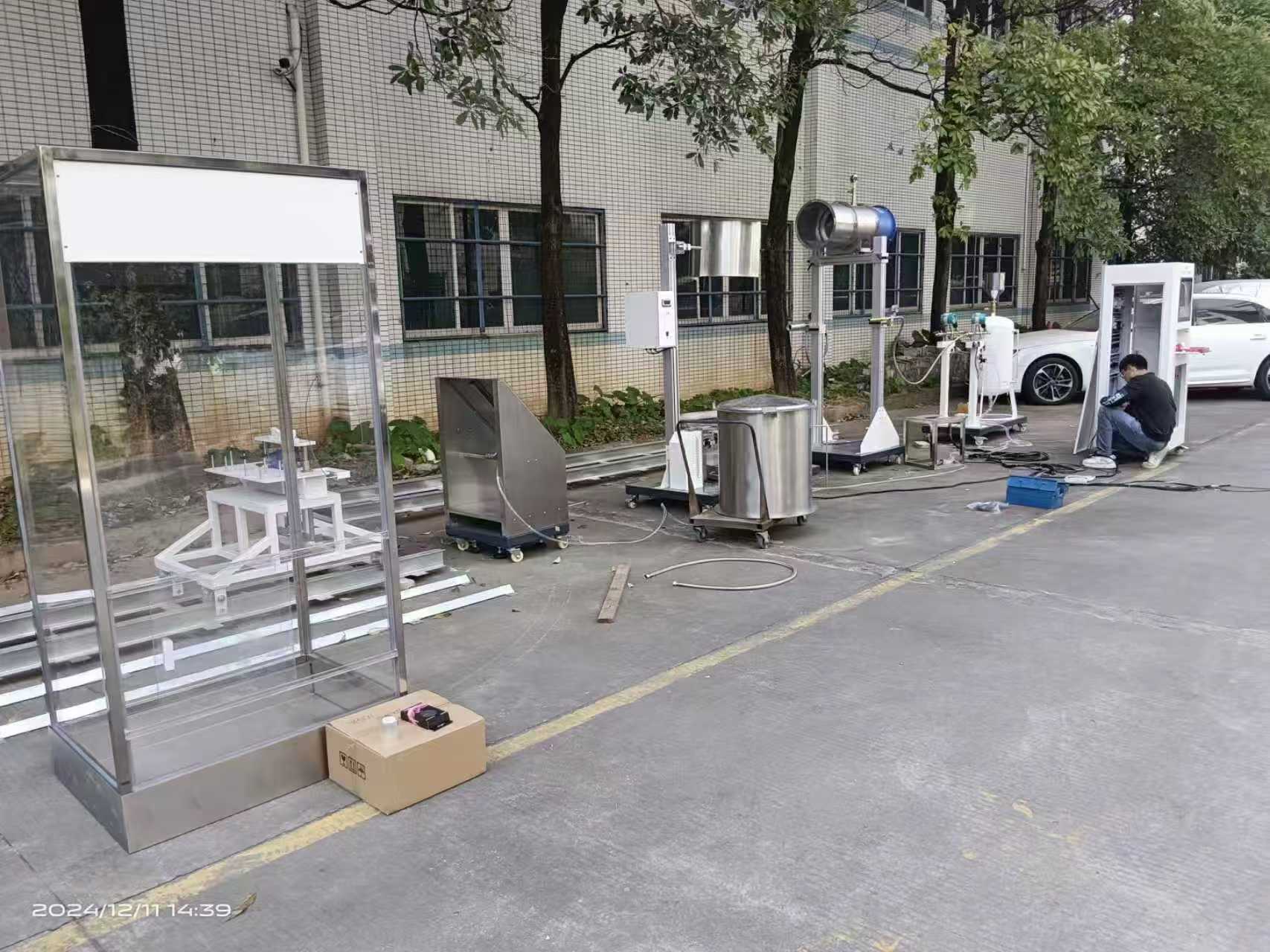

1. نطاق التطبيق:

تم تصميم أداة اختبار الدقة هذه خصيصًا لتقييم نسبة تمدد الرغوة و25% من وقت التصريف و50% من وقت التصريف (25%/50%) من محاليل الرغوة عالية التمدد ومتوسطة التمدد ومنخفضة التمدد.

يتميز الجهاز بخزان تجميع الرغوة من الفولاذ المقاوم للصدأ، والتحكم في التدفق عالي الدقة (نطاق ضغط التشغيل 0.3-0.65 ميجاباسكال)، ونظام توقيت آلي (يدعم التسجيل التلقائي ثنائي العتبة بنسبة 25% و50%)، مما يضمن نتائج اختبار دقيقة وقابلة للتكرار.

ويدعم النظام المعايير الدولية مثل ISO 7203-1-2، وEN 1568-1-2-3، وUL 162، وNFPA 11، مما يجعله مثاليًا لاختبار الشهادات العالمية. فهو يضمن أداءً موثوقًا لمصنعي مركزات الرغوة ومختبرات السلامة من الحرائق وفرق الامتثال التنظيمي.

2. قياسي

يلبي هذا الجهاز/النظام المعايير التالية لتحديد نسبة تمدد الرغوة، و25% من وقت التصريف، و50% من وقت التصريف، والتي تغطي الرغاوي منخفضة التمدد، ومتوسطة التمدد، وعالية التمدد:

2.1 يتوافق مع GB 15308-2006 "عوامل الإطفاء الرغوية"

القسم 5.8: تحديد نسبة التمدد، 25% و50% وقت تصريف لمحاليل الرغوة منخفضة التمدد (نسبة التمدد 1-20).

القسم 5.9: تحديد نسبة التمدد، 25% و50% وقت تصريف لمحاليل الرغوة متوسطة التمدد وعالية التمدد (متوسطة التمدد 21-200، عالية التمدد > 200).

2.2 يتوافق مع GB 19156-2019 "الشروط الفنية العامة لشاشات الحريق"

القسم 6.4.4.1: تحديد نسبة التمدد ووقت التصريف (ينطبق على الرغاوي منخفضة التمدد، ومتوسطة التمدد، وعالية التمدد، ودعم قياسات 25%/50%، بما في ذلك تصحيح درجة الحرارة).

2.3 يتوافق مع GB 20031-2005 "المتطلبات الفنية العامة لأنظمة ومكونات إطفاء الحرائق الرغوية"

القسم 6.20.2: تحديد نسبة التمدد وزمن التصريف (يدعم نسب التمدد المنخفضة والمتوسطة والعالية، بما في ذلك 25%/50%).

2.4 يتوافق مع UL 162-2024 "معدات الرغوة والمركزات السائلة"

القسم 10.2: تحديد نسبة التمدد ووقت التصريف لمعدات الرغوة ومركزاتها (في المقام الأول 25%، نسبة التمدد ≥20:1؛ يمكن استكمال 50%).

2.5 يتوافق مع سلسلة EN 1568: 2018 "وسائط إطفاء الحرائق - مركزات الرغوة"

EN 1568-1:2018 — رغوة مركزة متوسطة التمدد (20:1～200:1)، تحديد نسبة التمدد و25%/50% وقت تصريف.

EN 1568-2:2018 — تحديد نسبة التمدد ووقت التصريف 25%/50% لتركيز الرغوة عالية التمدد (> 200:1).

EN 1568-3:2018 — تحديد نسبة التمدد ووقت التصريف 25%/50% لتركيز الرغوة منخفضة التمدد (≥20:1).

2.6 يتوافق مع NFPA 11-2024 "معيار الرغوة المنخفضة والمتوسطة والعالية التمدد" تحديد نسبة التمدد ووقت التصريف لأنظمة الرغاوي منخفضة ومتوسطة وعالية التمدد (في المقام الأول وقت التصريف بنسبة 25%، الموصى به في الملحق د؛ ويمكن إضافة 50% للأنظمة عالية التمدد).

2.7 يتوافق مع سلسلة ISO 7203: 2019 "وسائط إطفاء الحرائق - مركزات الرغوة"

ISO 7203-1:2019 — تحديد نسبة التمدد وزمن التصريف 25% (و50%) لمركزات الرغوة منخفضة التمدد (≥20:1).

ISO 7203-2:2019 — تحديد نسبة التمدد وزمن التصريف 25% (و50%) لمركزات الرغوة متوسطة التمدد وعالية التمدد (20:1 إلى 200:1 و>200:1).

مواصفات توافق المعدات

تم تصميم جهاز القياس هذا لتلبية المتطلبات القياسية المختلفة للرغاوي منخفضة ومتوسطة وعالية التمدد (يدعم أوقات استخلاص الشطف بنسبة 25% و50%):

اختبار نسبة الرغوة: باستخدام مسدس رغوة قياسي (مثل مسدس PQ4/PQ8 منخفض/متوسط التمدد، أو مولد عالي التمدد مُكيَّف) وطريقة الأسطوانة المتدرجة/دلو التجميع، فهو يتحكم بدقة في معدل التدفق والضغط ومدخل الهواء لتحقيق قياسات نسبة الرغوة لنسب التمدد المنخفضة (≥20:1) والمتوسطة (20:1～200:1) والعالية (>200:1). وهو يتوافق مع متطلبات التحكم في التدفق والحصول على البيانات الخاصة بـ ISO 7203-1/7203-2، وEN 1568-1/2/3، وNFPA 11، وGB 15308-2006 (5.8/5.9)، وGB 19156-2019.

قياس وقت الترسيب: خزان استقبال الترسيب مصنوع من النحاس/الفولاذ المقاوم للصدأ ومجهز بوظيفة توقيت تلقائي وجهاز صرف من نوع الشاشة. وهو يدعم القياس الدقيق المتزامن أو المنفصل لأوقات الترسيب بنسبة 25% و50% (على أساس الحجم أو الكتلة، والتبديل تلقائيًا أو التسجيل كما هو مطلوب وفقًا للمعايير). إنه يلبي متطلبات الدقة والثبات الخاصة بـ UL 162، وNFPA 11 (الملحق د)، وGB 20031-2005 (6.20.2)، وGB 15308-2006 (5.8/5.9، بما في ذلك 25%/50%)، وسلسلة EN 1568، وسلسلة ISO 7203.

3. التحكم في الضغط:

يضمن صمام التحكم التناسبي ومقياس التدفق الكهرومغناطيسي ضغطًا ثابتًا لإمداد السائل (0.3-0.65 ميجا باسكال)، وهو متوافق مع شروط اختبار ASTM D1881.

4. المعلمات التقنية الرئيسية:

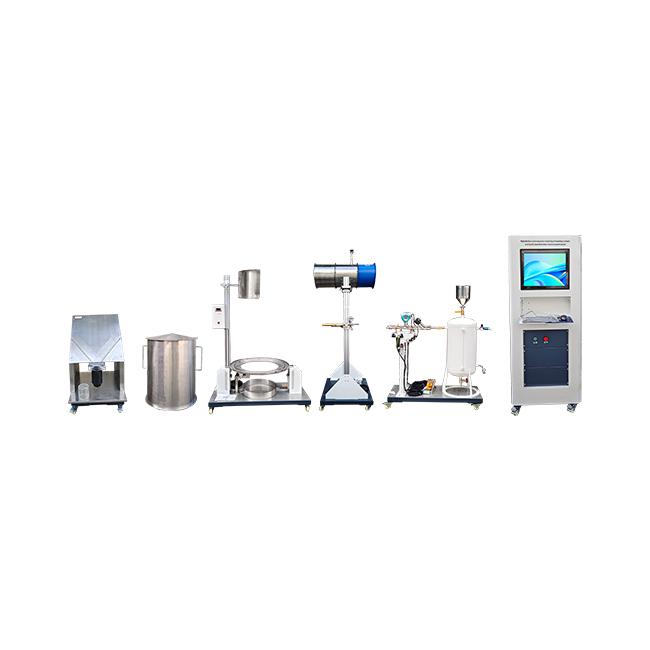

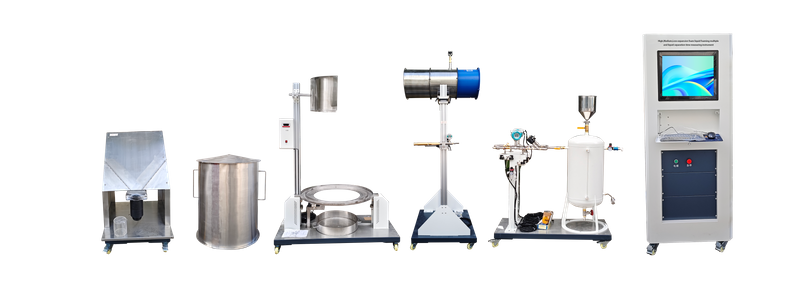

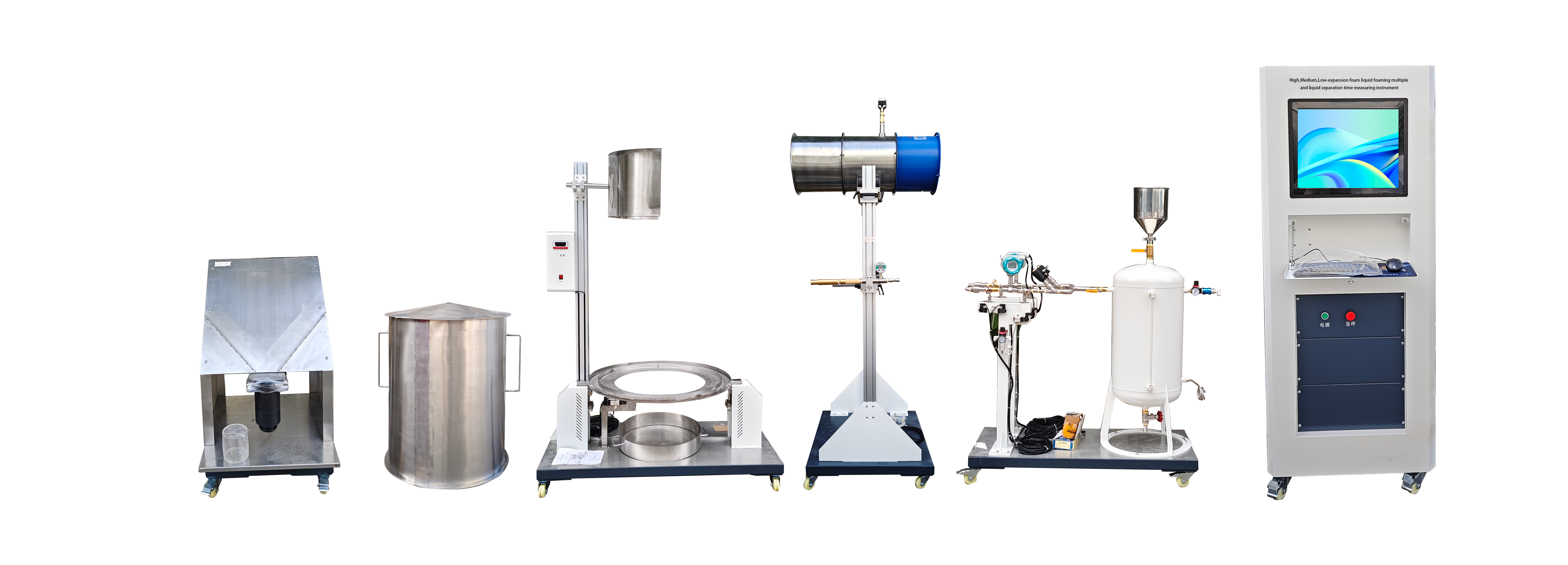

1 التركيب: يتكون من نظام رغوة الهواء المضغوط القياسي مع مجمعات رغوة عالية ومتوسطة ومنخفضة التمدد واختبار فصل الرغوة.

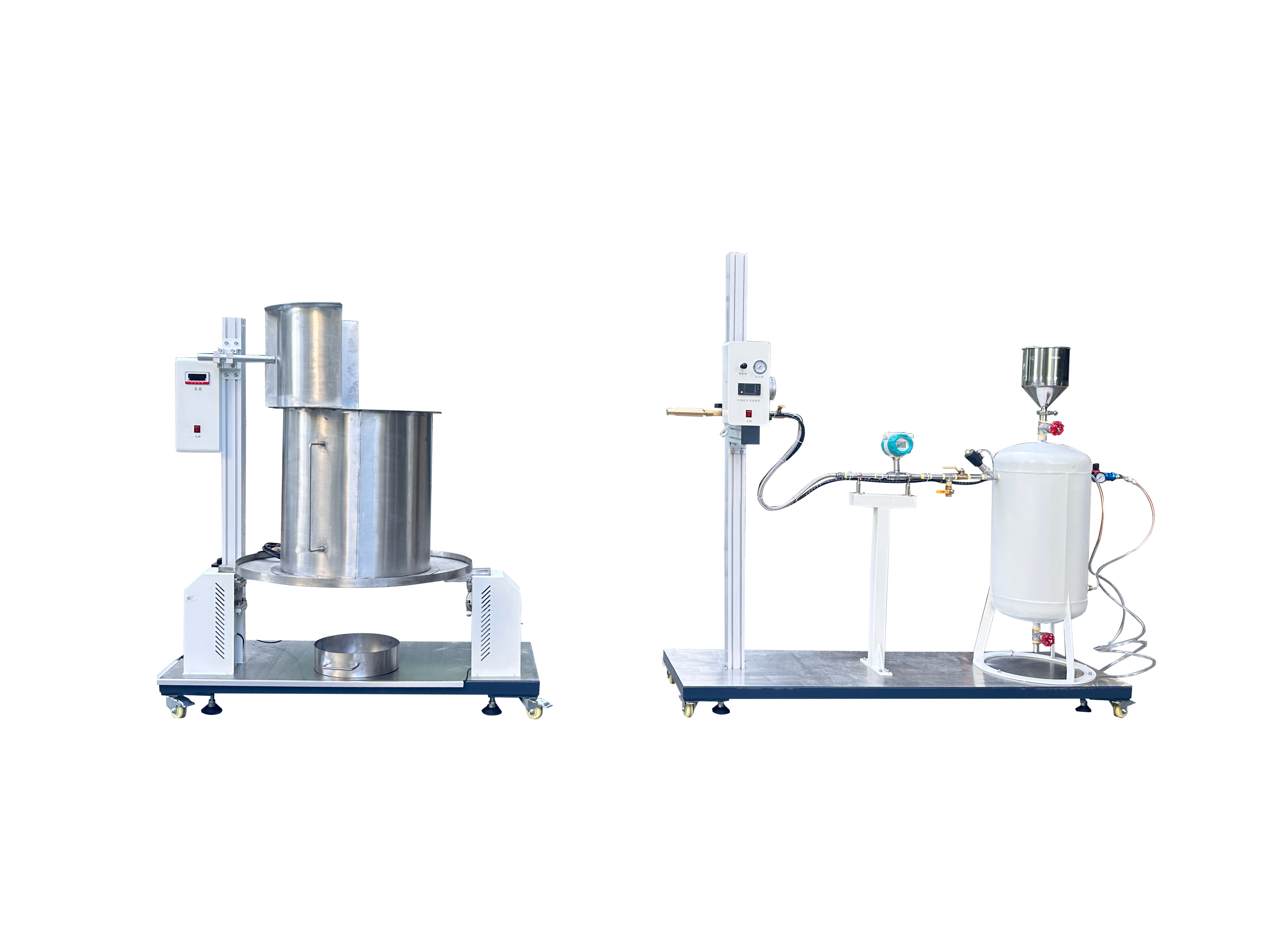

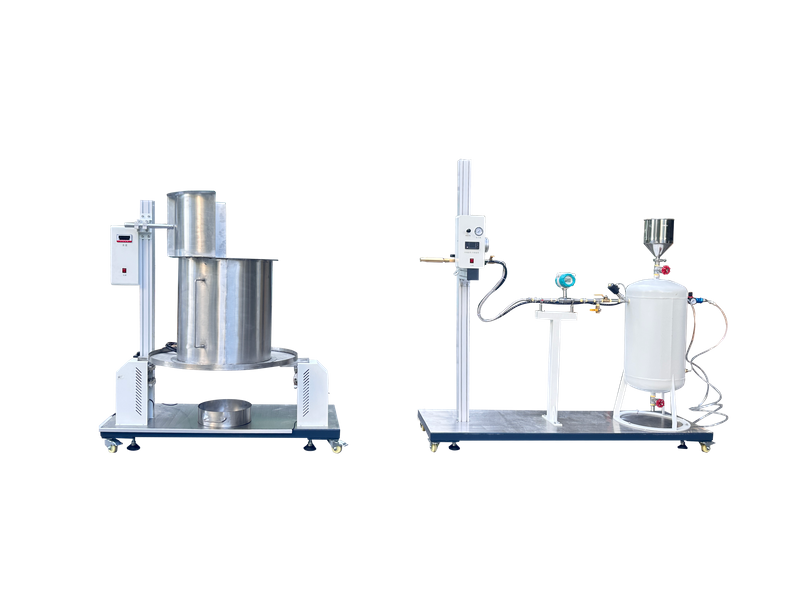

2 نظام توليد الرغوة المنخفضة المتعددة: يتكون من أنبوب مدخل هواء، وخزان تخزين مقاوم للضغط، ومقياس ضغط، وأنبوب توصيل سائل الرغوة، وقوس قابل للتعديل؛

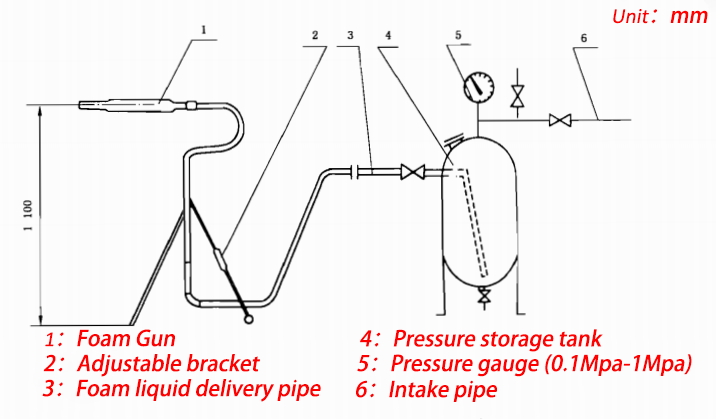

الشكل 1: مخطط تركيب نظام توليد الرغوة منخفض التكبير

2.1 مسدس الرغوة القياسي: عند معايرته بالماء، عند ضغط (0.63 ± 0.03) ميجا باسكال، يكون معدل تدفق الماء (11.4 ± 0.4) لتر / دقيقة؛

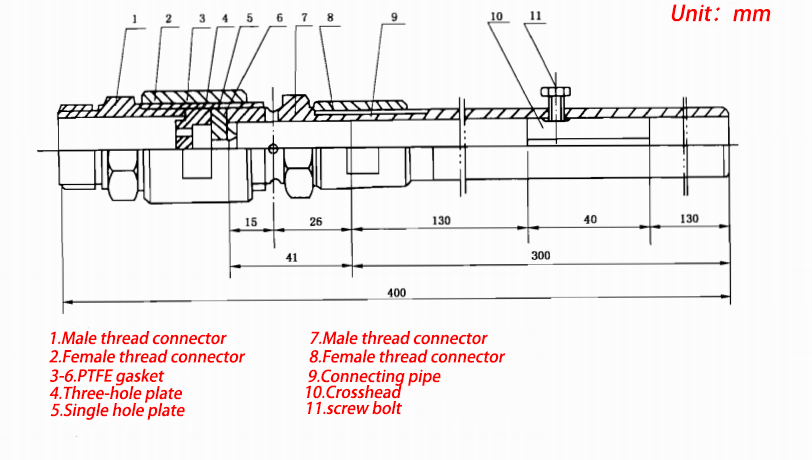

الشكل 2: رسم تخطيطي لمسدس الرغوة القياسي

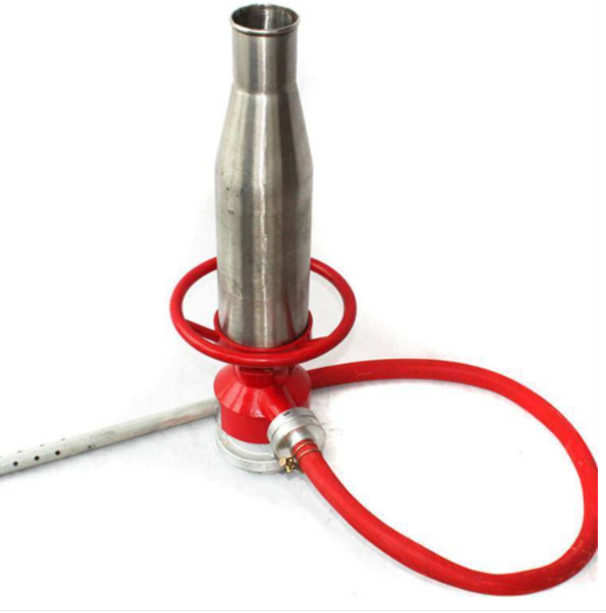

الشكل 3. صورة مسدس الرغوة القياسي

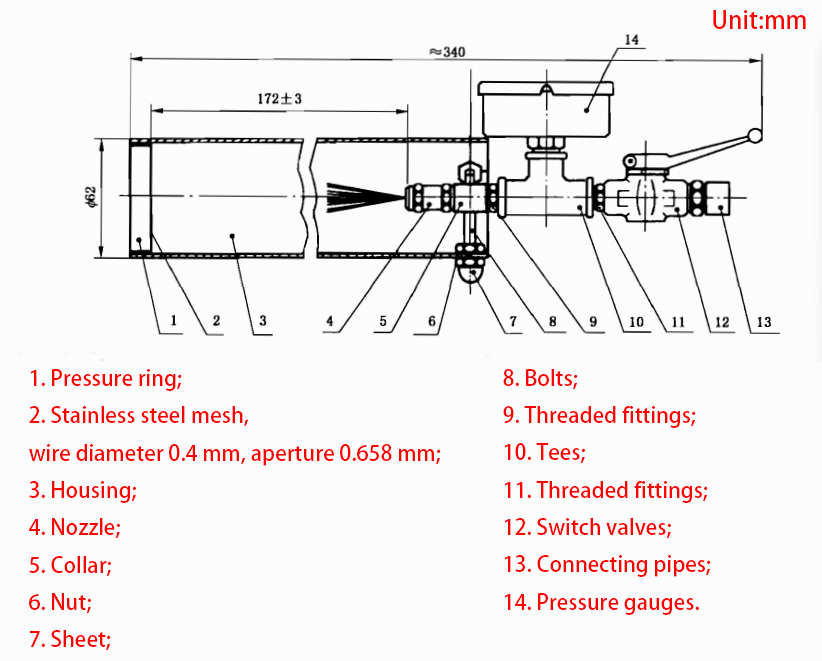

2.2 مجمع الرغوة منخفض التمدد: انظر الشكل 4، مصنوع من الفولاذ المقاوم للصدأ؛

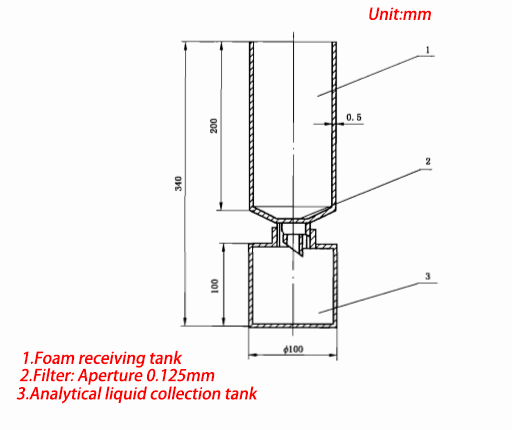

الشكل 4. رسم تخطيطي لجامع الرغوة منخفض التوسع

2.3. محلل السوائل: انظر الشكل 5، مصنوع من النحاس؛ معايرة حجم خزان تلقي الرغوة بالماء بدقة 1 مل؛

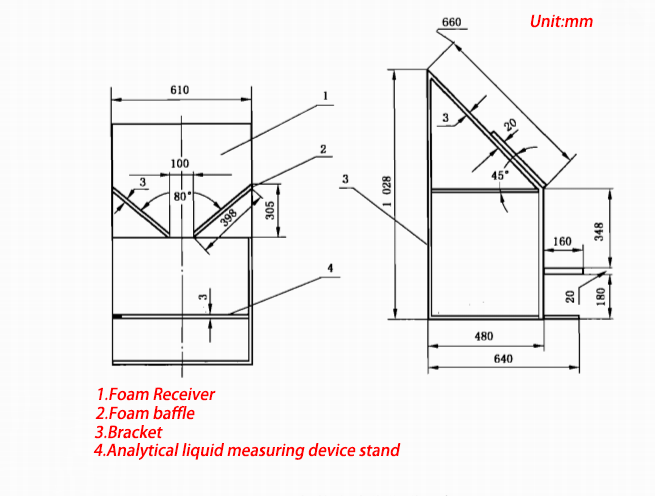

الشكل 5. جهاز قياس فصل السائل

3. نظام توليد الرغوة المتوسطة والمتعددة:

الشكل 6. رسم تخطيطي لتركيب نظام توليد الرغوة متوسطة التمدد

3.1 سائل رغوي متوسط القوة؛

3.2 مولد الرغوة: عند المعايرة بالماء، عند ضغط (0.5±0.01) ميجاباسكال، يكون معدل تدفق الماء (3.25±0.15) لتر/دقيقة؛

3.3 مجمع الرغوة: حجم 200 لتر، دقة الحجم ± 2 لتر، مع 9 فتحات تصريف في الأسفل، مصنوعة من الفولاذ المقاوم للصدأ؛

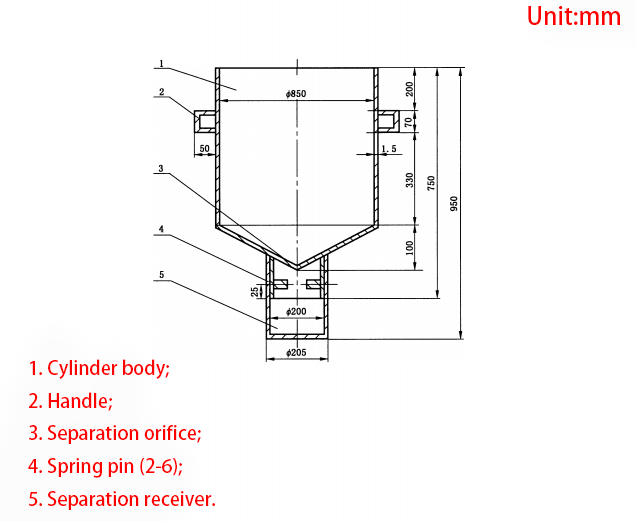

الشكل 7. رسم تخطيطي لمجمع الرغوة متوسطة التوسع

3.4 أسطوانة متدرجة: تخرج 10 مل؛

3.5 ميزان الحرارة: 1 درجة مئوية؛

3.6 ساعة توقيت: 0.1 ثانية؛

3.7 مقياس المنصة: دقة 0.01 كجم؛

4. نظام توليد الرغوة العالي المتعدد:

الشكل 8. رسم تخطيطي لتركيب نظام توليد الرغوة عالي التوسع

4.1 سائل رغوي عالي التركيز؛

4.2 مولد الرغوة: عند معايرته بالماء، عند ضغط (0.5±0.01) ميجاباسكال، يكون معدل تدفق الماء (6.1±0.1) لتر/دقيقة؛

4.3 مجمع الرغوة: حجم 500 لتر، دقة الحجم ± 5 لتر، مع 9 فتحات تصريف في الأسفل، مصنوعة من الفولاذ المقاوم للصدأ؛

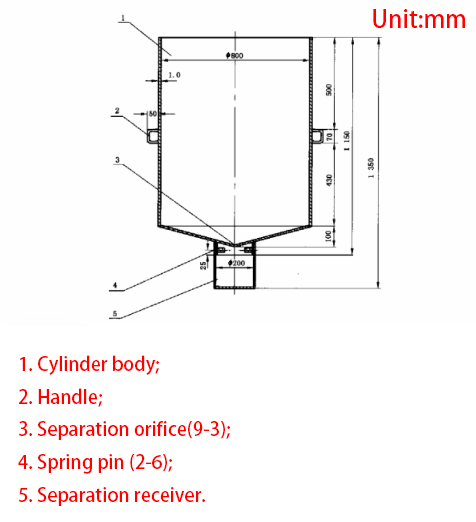

الشكل 9. رسم تخطيطي لمجمع الرغوة عالي التوسع

4.4 أسطوانة متدرجة: تخرج 10 مل؛

4.5 ميزان الحرارة: 1 درجة مئوية؛

4.6 ساعة توقيت: 0.1 ثانية؛

4.7 مقياس المنصة: دقة 0.01 كجم؛

5. الملحقات الأخرى:

1 ضاغط الهواء: 0.8 ميجا باسكال، معدل التدفق 30 لتر/دقيقة؛

2 ميزان الحرارة: قيمة التخرج 1 درجة مئوية، ميزان الحرارة الزئبقي؛

3 أسطوانة قياس: 500 مل، قيمة التخرج 10 مل؛

4 الرصيد: 1000 جرام/0.1 جرام؛

5 ساعة توقيت: قيمة التخرج 0.1 ثانية.

6. متطلبات بيئة القياس:

1 درجة الحرارة المحيطة: (15~25) درجة مئوية

2 درجة حرارة الرغوة: (15 ~ 20) درجة مئوية
