1. مقدمة المنتج

جهاز اختبار كاشف اللهب بالأشعة فوق البنفسجية/الأشعة تحت الحمراء EN 54-10/مصباح الاختبار/جهاز الفحص هو جهاز اختبار وظيفي احترافي مصمم للاختبار الميداني والمختبري لكاشفات اللهب النقطية (بما في ذلك الأشعة فوق البنفسجية، والأشعة تحت الحمراء أحادية/ثنائية/ثلاثية النطاق، ومجموعات الأشعة فوق البنفسجية/الأشعة تحت الحمراء، والأنواع متعددة الأطياف). إنه يحاكي بدقة إشارات إشعاع اللهب ويدعم الاختبارات الأساسية مثل اختبار عتبة الاستجابة، واختبار الاتساق، واختبار التكرار، واختبار التوجيه، واختبار التشغيل، واختبار تقلب معلمات مصدر الطاقة، واختبار تداخل الضوء المحيط.

يتوافق هذا الجهاز بشكل صارم مع متطلبات الاختبار الخاصة بحدود الاستجابة والاتساق والتكرار والتوجيه وإمدادات الطاقة وتقلبات الطاقة وتداخل الإضاءة المحيطة بموجب GB 12791-2006 "أجهزة كشف اللهب بالأشعة فوق البنفسجية من النوع النقطي" (البنود من 4.2 إلى 4.7)، وGB 15631-2008 "كاشفات الحرائق الخاصة" (البنود الخاصة بجزء الأشعة تحت الحمراء/الأشعة تحت الحمراء من النوع النقطي) 5.2.2~5.2.7)، و EN 54-10:2002 + A1:2005 "أنظمة كشف الحرائق وإنذارها - الجزء 10: أجهزة كشف اللهب - أجهزة الكشف من النوع النقطي". كما أنه متوافق مع التحقق الوظيفي لكاشفات اللهب من النوع النقطي بموجب المعيار الدولي المكافئ ISO 7240-10 والمعايير المماثلة مثل FM 3260.

باستخدام مصدر محاكاة إشعاع عالي الدقة، فإن كاشف اللهب المحمول القابل لإعادة الشحن الذي يعمل بالبطارية سهل التشغيل وآمن وموثوق. إنها مناسبة للصيانة المنتظمة والتركيب والتشغيل والتحقق من الأداء واختبار شهادة الامتثال لأجهزة كشف اللهب في المناطق الصناعية الخطرة ومصانع البتروكيماويات والمستودعات والمطارات والأنفاق وغيرها من المواقع. إنها أداة مثالية لموظفي صيانة نظام إنذار الحريق، مما يضمن استجابة أجهزة الكشف بشكل موثوق للهب الحقيقي ومقاومة تداخل الإنذارات الكاذبة بشكل فعال.

2. عناصر التفتيش

تشمل العناصر التي يمكن لهذا الجهاز اختبارها ما يلي:

اختبار عتبة الاستجابة

اختبار المطابقة

اختبار التكرار

اختبار التوجيه

اختبار التشغيل

اختبار تقلب معلمة مصدر الطاقة

اختبار تداخل الضوء المحيط

3. يفي بالمعايير

3.1 GB12791-2006، GB15631-2008 كاشفات اللهب بالأشعة تحت الحمراء والأشعة فوق البنفسجية من النوع النقطي

4.2 "قياس عتبة الاستجابة"،

4.3 "اختبار الامتثال"،

4.4 "اختبار التكرار"،

4.5 "اختبار التوجيه"،

4.6 "اختبار التشغيل"،

4.7 "اختبار تقلب معلمات مصدر الطاقة"،

4.7 "اختبار تداخل الضوء المحيط"،

5.2.2 "اختبار الامتثال"،

5.2.3 "اختبار التكرار"،

5.2.4 "اختبار التوجيه"،

5.2.5 "اختبار التشغيل"،

5.2.6 "اختبار تقلب معلمات مصدر الطاقة"،

5.2.7 "اختبار تداخل الضوء المحيط";

3.2 EN 54-10 أنظمة الكشف عن الحرائق والإنذار بالحريق - الجزء 10: أجهزة كشف اللهب - أجهزة كشف النقاط

قياس عتبة الاستجابة،

اختبار الامتثال,

اختبار التكرار,

اختبار التوجه,

اختبار تشغيل الطاقة,

اختبار تقلب معلمة إمدادات الطاقة،

اختبار تداخل الضوء المحيط.

3.3 ISO 7240-10:2012 - أنظمة الكشف والإنذار عن الحرائق - الجزء 10: أجهزة كشف اللهب من النوع النقطي

3.4 FM 3260 - معيار الاعتماد لكاشفات إشعاع اللهب لإصدار إشارات إنذار الحريق التلقائية

4. نطاق المنتج للاختبار

تم تصميم جهاز الاختبار هذا خصيصًا لاختبار أجهزة كشف اللهب بالأشعة تحت الحمراء والأشعة فوق البنفسجية من النوع النقطي المتوافقة مع معايير EN 54-10/ISO 7240-10. يغطي النطاق الدقيق أنواع المنتجات الفردية التالية (المتوافقة مع أجهزة الكشف المختلفة مثل الأشعة فوق البنفسجية والأشعة تحت الحمراء والأشعة فوق البنفسجية/الأشعة تحت الحمراء):

كاشف اللهب بالأشعة فوق البنفسجية (نطاق 185-260 نانومتر، نوع واحد للأشعة فوق البنفسجية)

كاشف اللهب بالأشعة تحت الحمراء (IR) أحادي النطاق

كاشف اللهب ثنائي النطاق بالأشعة تحت الحمراء (IR/IR).

كاشف اللهب ثلاثي النطاق بالأشعة تحت الحمراء (IR3).

كاشف اللهب المشترك بالأشعة فوق البنفسجية/الأشعة تحت الحمراء (الأشعة فوق البنفسجية + الأشعة تحت الحمراء المفردة)

كاشف اللهب المدمج بالأشعة فوق البنفسجية/IR2 (الأشعة فوق البنفسجية + الأشعة تحت الحمراء المزدوجة)

كاشف اللهب بالأشعة تحت الحمراء متعدد الأطياف (نوع IR واسع النطاق)

تغطية جميع أجهزة كشف اللهب من النوع النقطي بمستويات حساسية EN 54-10 فئة 1/2/3 (للاختبارات الوظيفية المعملية أو الميدانية، باستثناء أجهزة الكشف بالفيديو أو الخطية).

5. المواصفات الفنية الرئيسية

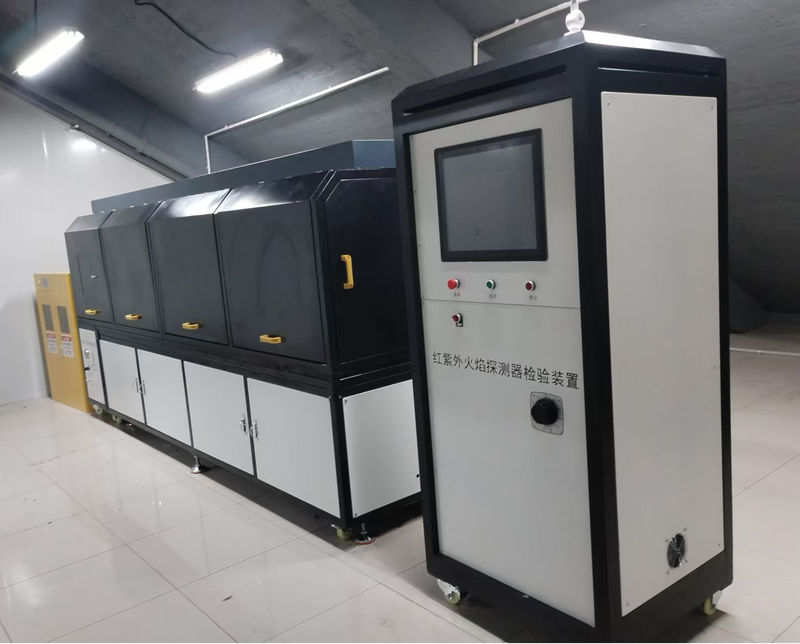

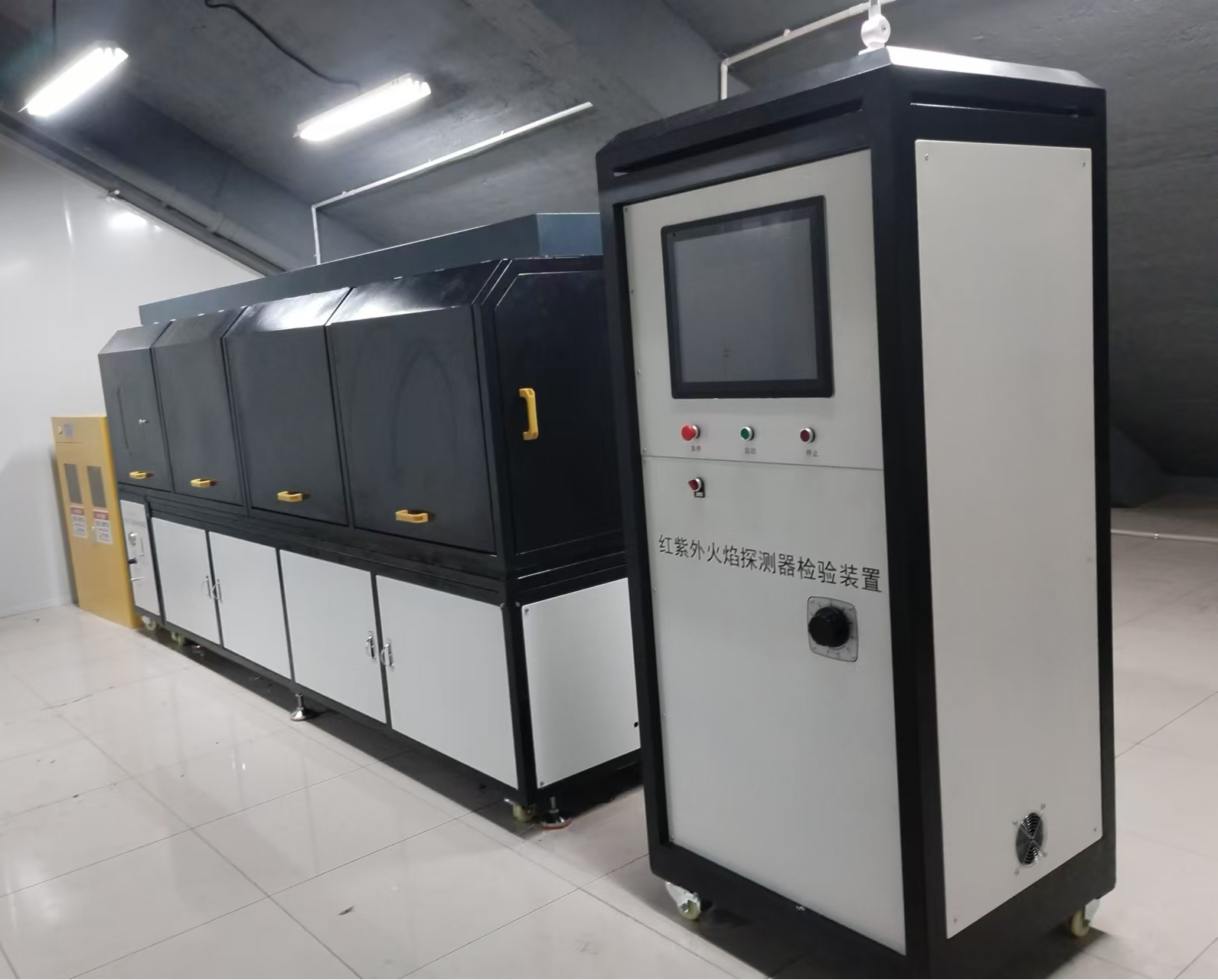

5.1 تكوين الجهاز: يتكون من المسار البصري، ومصدر الضوء الأحمر والأشعة فوق البنفسجية، ومرشح الكثافة المحايدة، والمصراع، والمغير، ودعم شريحة العينة، وما إلى ذلك.

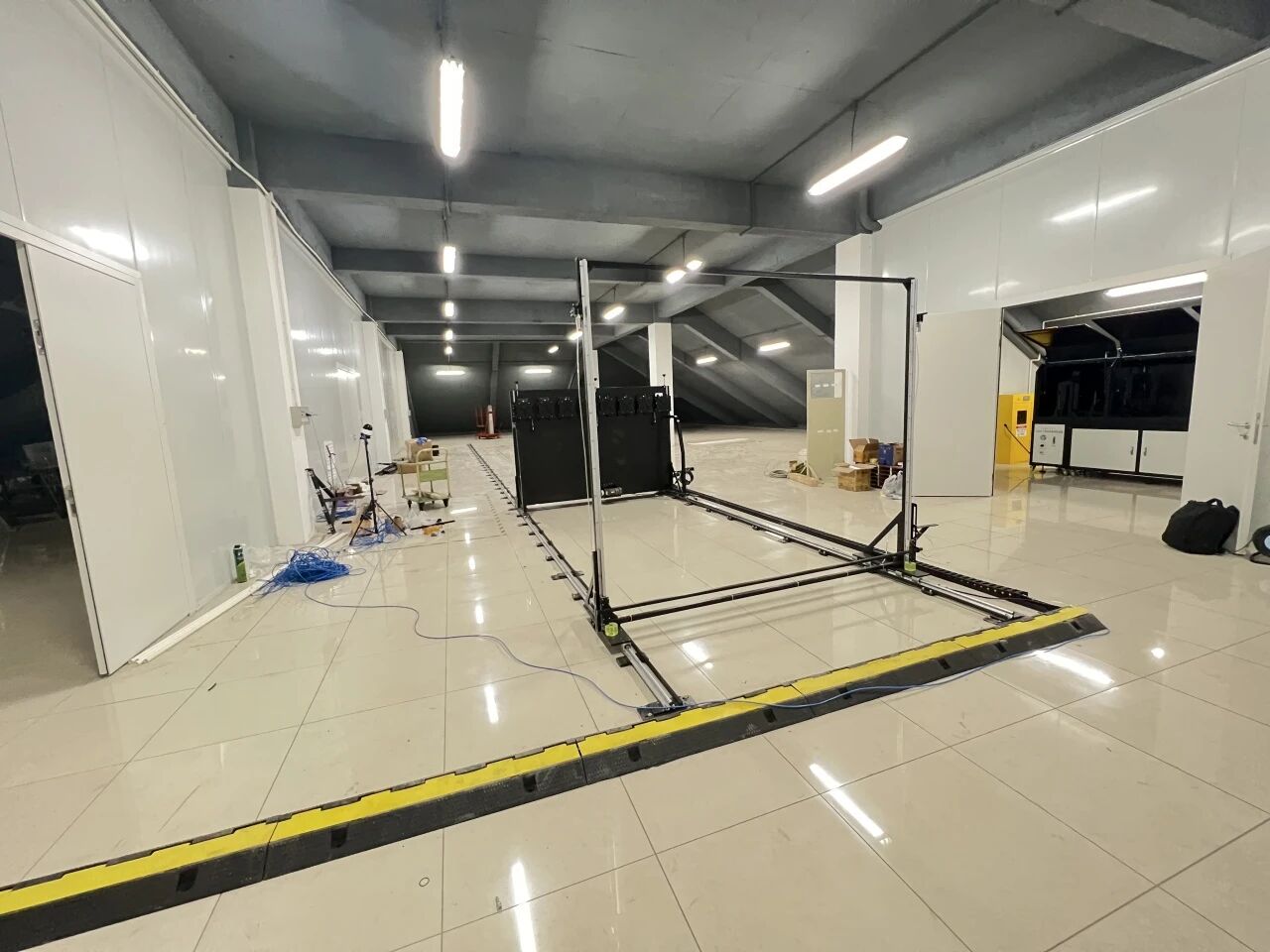

5.2 المسار البصري:

5.2.1 مسار إزاحة كهربائي مزدوج، الطول الفعال: 2.5 متر، دقة قياس الحركة في حدود ±4 مم؛

5.2.2 الاستقامة: <0.04 مم؛

5.3 مصدر الضوء الأحمر والأشعة فوق البنفسجية:

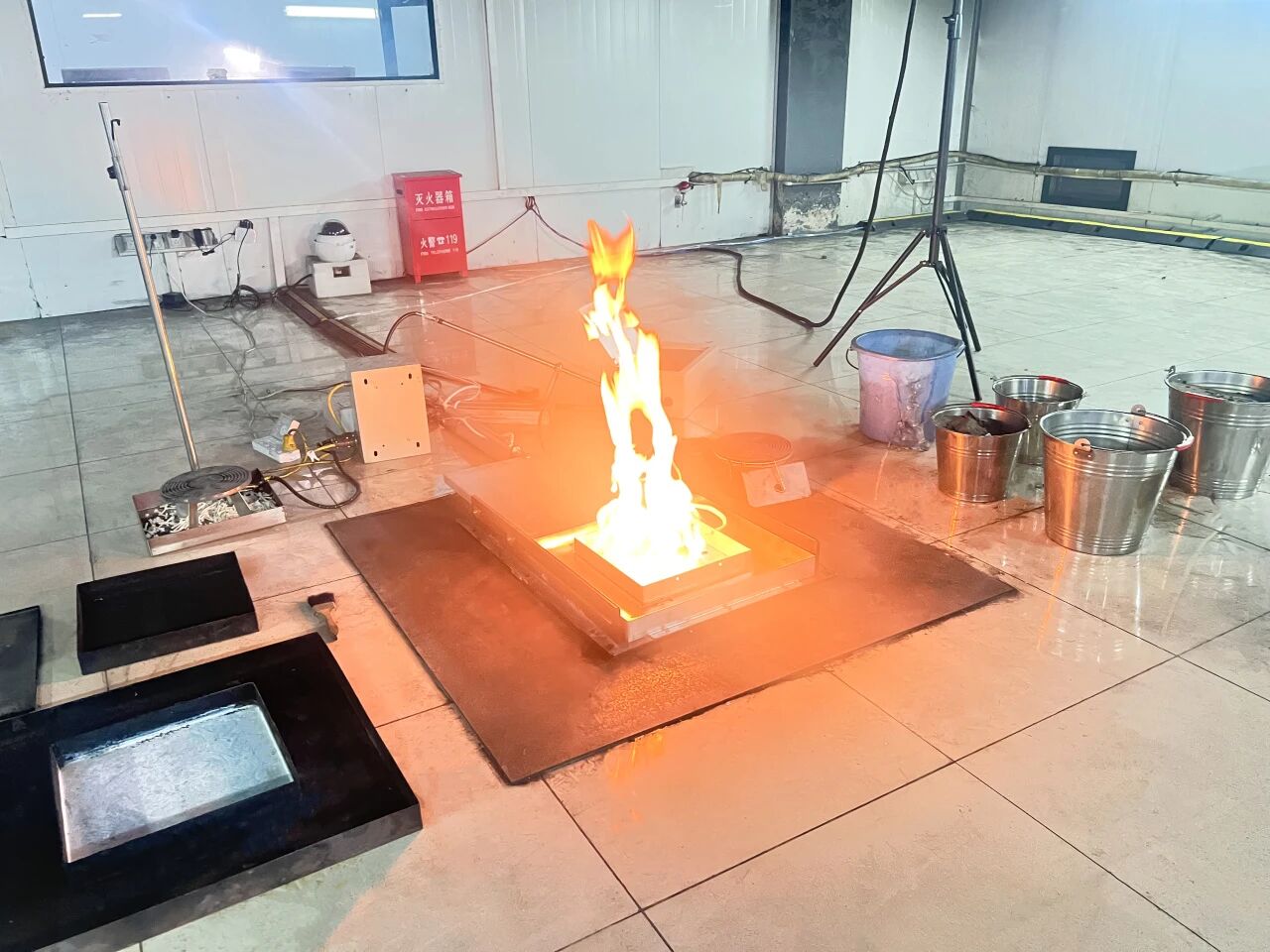

5.3.1 يستخدم اللهب الناتج عن احتراق الميثان كمصدر للضوء الأحمر والأشعة فوق البنفسجية؛

4.5 غاز الوقود: غاز الميثان بدرجة نقاء لا تقل عن 99.9%؛

5.5 التأكد من أن التباين في الطاقة الإشعاعية لمصدر الضوء أقل من ±5%؛

5.6 يعتمد خط أنابيب إمداد الغاز على صمام تنظيم تدفق الغاز؛

5.7 يعتمد خط أنابيب إمداد الغاز صمامًا لولبيًا للغاز، مع التحكم في قطع إمداد الغاز بواسطة وحدة التحكم؛

5.8 طريقة الإشعال: إشعال إلكتروني عالي الجهد يتم التحكم فيه عن بعد؛

5.9 مرشح الكثافة المحايدة:

5.9.1 الوظيفة: تخفيف الأشعة فوق البنفسجية؛

5.9.2 الطول الموجي: 200 نانومتر ~ 300 نانومتر، مرشح كثافة محايدة للأشعة فوق البنفسجية، مرشحات كثافة محايدة فيزيائية بنسبة 50% و60%؛

5.10 المغير:

1.10.5 يستخدم للعينات التي تتطلب تردد وميض محدد؛

5.10.2 يتكون من مروحية ومحرك يعمل بالتيار المستمر؛

5.10.3 يؤدي ضبط محرك التيار المستمر لقيادة المروحية عند تردد الدوران المطلوب إلى تعديل الإشعاع الناتج عن احتراق اللهب.

5.11 نموذج دعم الشرائح:

5.11.1 الوظيفة: تسمح بتركيب أنواع مختلفة من العينات وتتيح الانزلاق على طول المسار البصري؛

5.11.2 ارتفاع دعم الشريحة: قابل للتعديل من 10 إلى 200 ملم

5.11.3 معالجة دعم الشريحة: يتم تظليل الدعم بالكامل لمنع انعكاس السطح؛

5.11.4 ضبط زاوية تركيب العينة: يسمح بالتدوير حول الخط المتعامد من محور المسار البصري، والدوران المستقل حول محور ثانٍ متعامد مع المحور البصري، ويمر عبر تقاطع المحور البصري ومستوى عنصر استشعار الكاشف، بدقة زاوية تبلغ ±5°. يمكن تعديل الزاوية بين محور العينة والمحور البصري إلى 0°، 15°، 30°، 45°، و60°.

5.11.5 سرعة حركة دعم الطاولة المنزلقة: 50 مم/ثانية

5.11.6 مسافة الكاشف من نطاق حركة اللهب: 0～2500 مم (الموضع الأولي الافتراضي للمصنع 2000 مم)

5.12 قياس القيمة D لنقطة الاستجابة: يقوم محرك متدرج بتشغيل شريحة تثبيت العينة، مما يسمح بقياس دقيق لقيمة D لنقطة الاستجابة للعينة.

5.13 اختبار تقلب معلمة مصدر الطاقة:

5.13.1 يتم استخدام مصدر طاقة قابل للتعديل؛

5.13.2 نطاق تعديل الجهد: 0~50 فولت، قابل للتعديل بشكل تعسفي؛

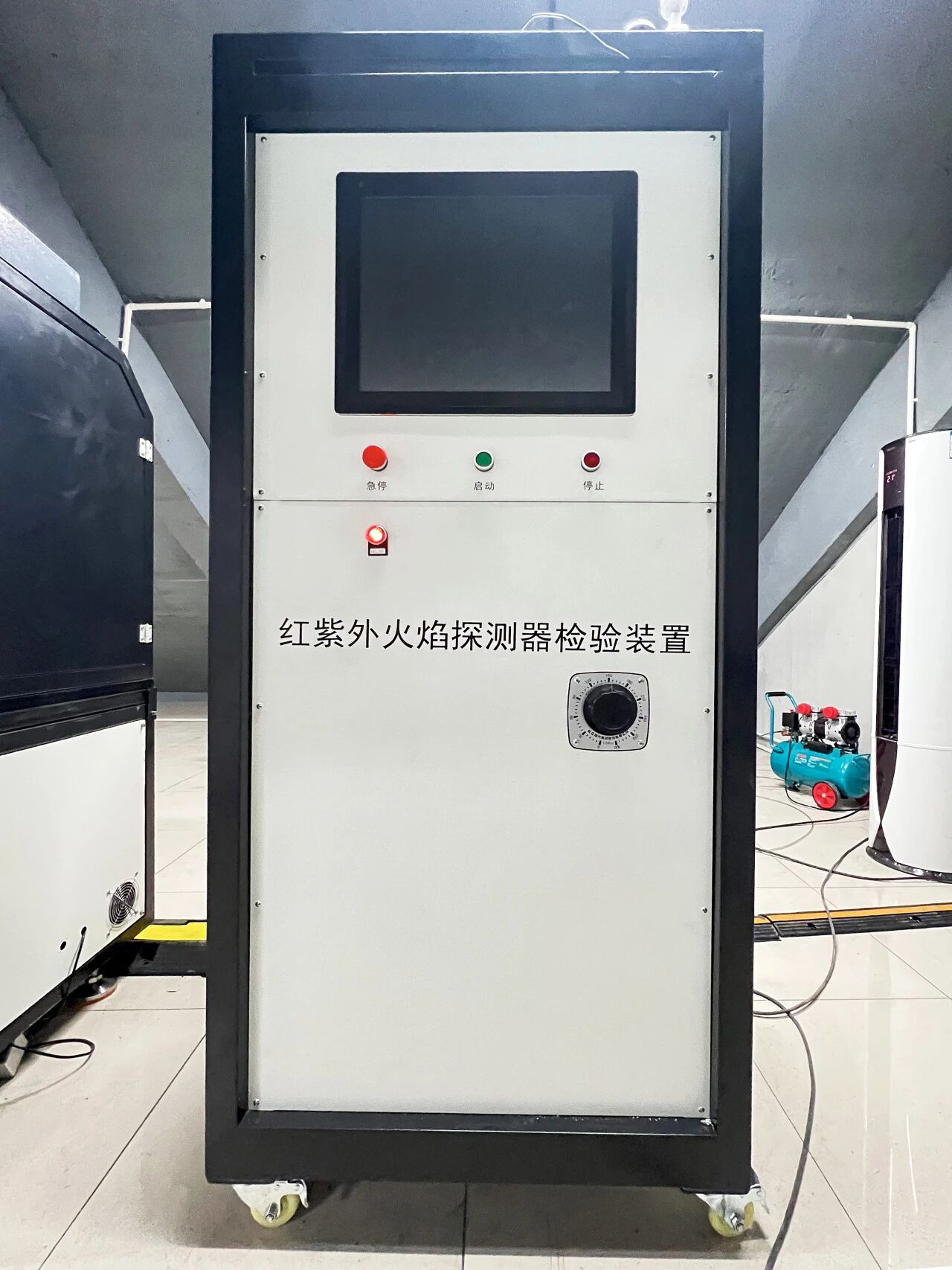

5.14 قسم التحكم:

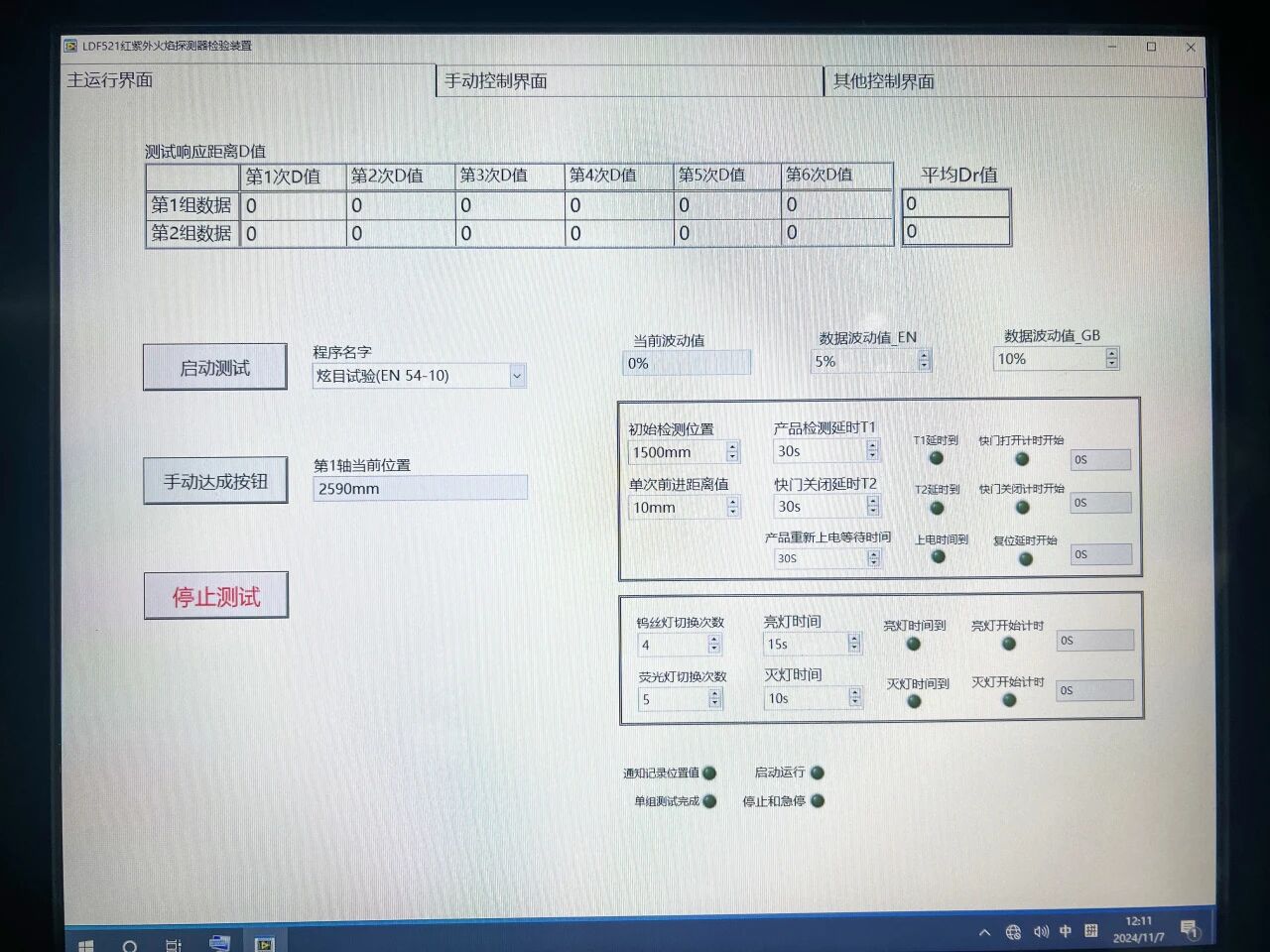

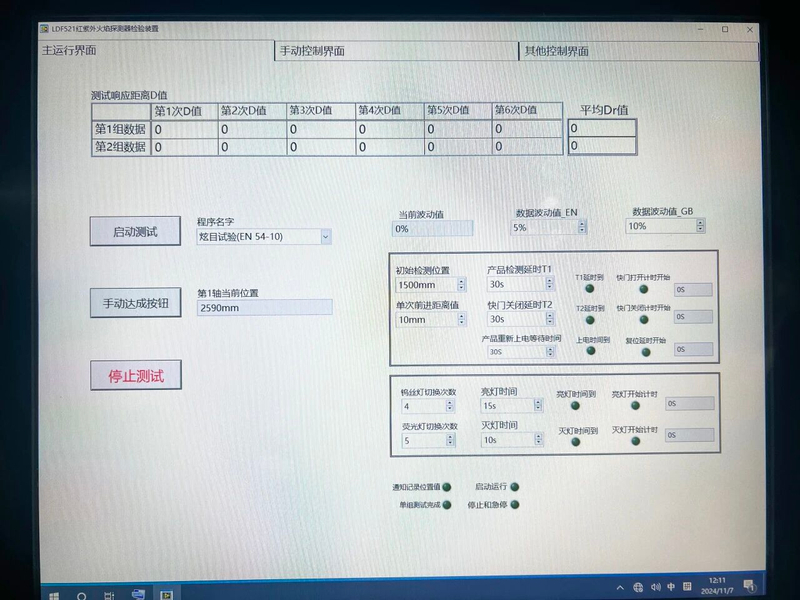

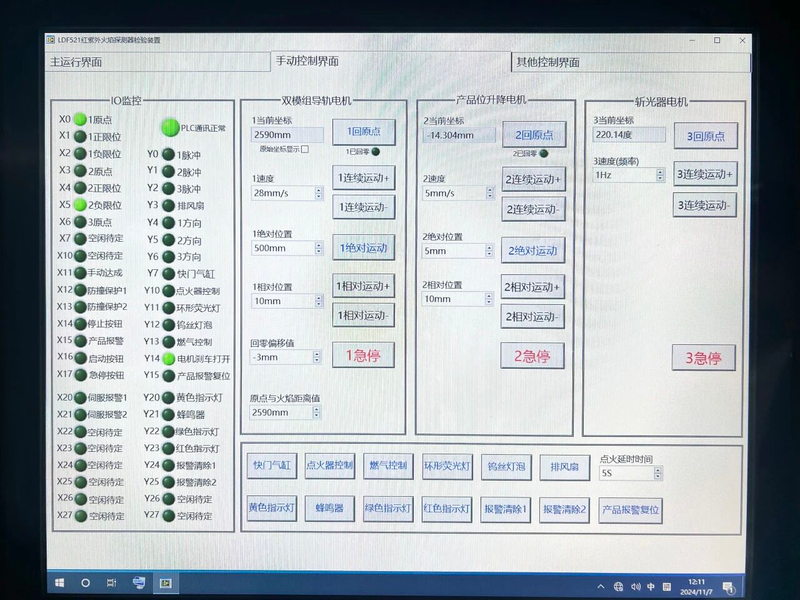

5.14.1 يتم استخدام شاشة تعمل باللمس + التحكم PLC؛

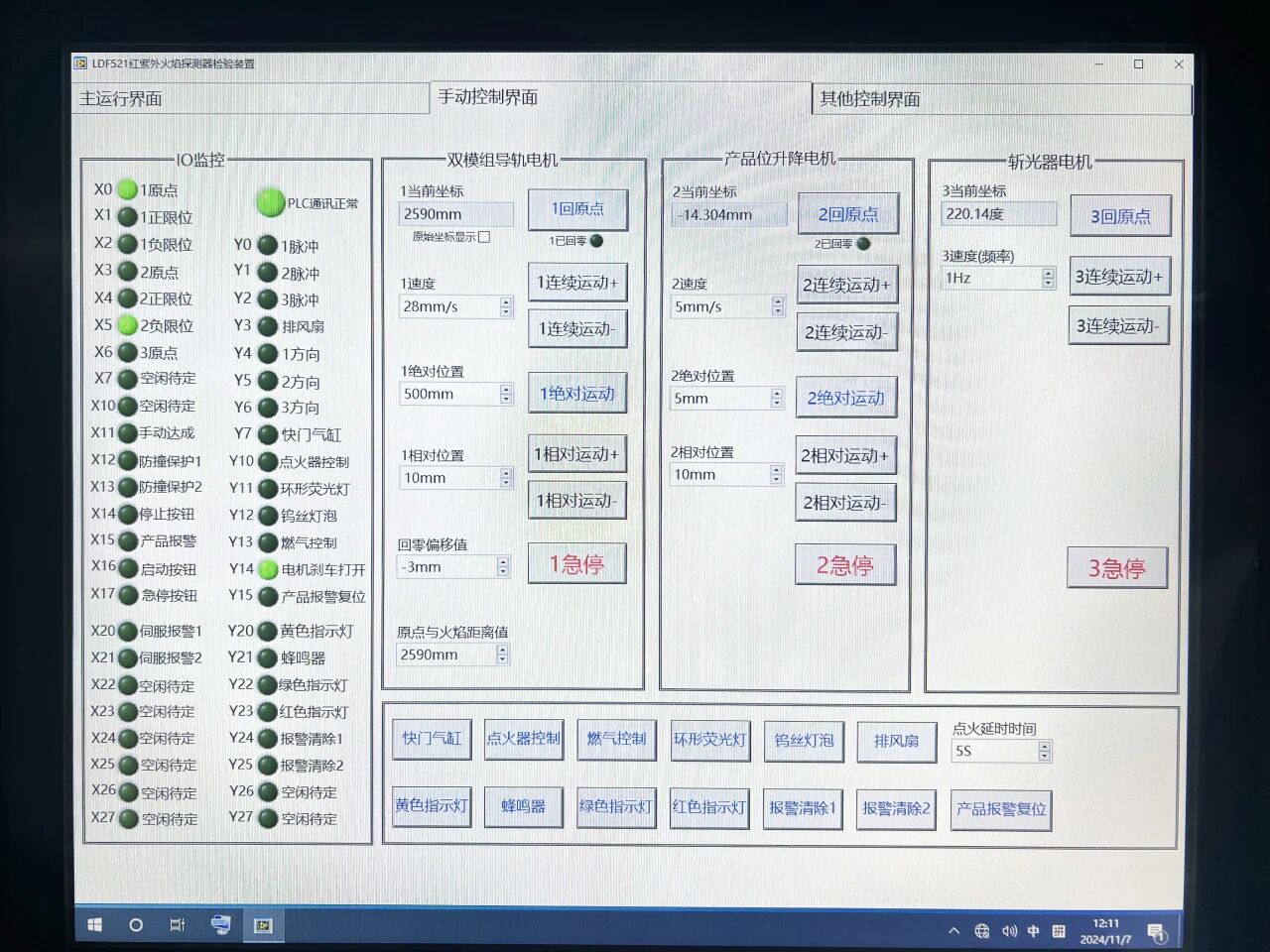

5.14.2 المحركات: يتحكم محركان متدرجان في الحركة الأفقية وزاوية الدوران للمسار البصري على التوالي؛ يتحكم محرك DC واحد في المغير لتغيير تردد الفلاش.

5.15 تردد المروحية: 0-14 هرتز؛ (يمكن تعديل تردد المروحية بشكل مستمر أثناء الاستخدام؛ عند عدم الاستخدام، تدور المروحية تلقائيًا إلى وضع التوقف دون إعاقة مسار الضوء)؛

16.5 المصراع: يسهل استقبال الكاشف لمصادر الضوء الأحمر والأشعة فوق البنفسجية، ويجب أن يسمح بالتحكم في وقت تعرض الكاشف لمصدر الضوء بدقة 2 ثانية؛

5.17 جهاز اختبار تداخل الضوء المحيط: يتكون مصدر الضوء من مصباحين متوهجين من خيوط التنجستين بقدرة 25 وات مع أغلفة زجاجية شفافة مطابقة للمواصفة IEC 60064. ويجب أن يتم تشغيل مصدر الضوء بواسطة مصدر تيار متردد 50 هرتز. درجة حرارة لون المصباح هي 2850K±100K، مما يضمن إضاءة 100Lx على مستوى مستشعر الكاشف؛

5.18 مصدر الطاقة: 50 هرتز، تيار متردد 220 فولت، 600 وات.

5.19 شعاع الليزر: يسهل ضبط العينة ومصدر الضوء ليكونا على نفس الخط الأفقي.

5.20 مقياس الإشعاع غير متضمن.

6. المكونات الرئيسية

7. متطلبات موقع المختبر

7.1 المتطلبات البيئية للمختبر

درجة الحرارة: 15 درجة مئوية ~ 35 درجة مئوية (حوالي 25 درجة مئوية مثالية)

الرطوبة النسبية: 25% ر ~ 75% ر

الضغط الجوي: 86 كيلو باسكال ～ 106 كيلو باسكال

لا يوجد ضوء الشمس المباشر أو مصادر الحرارة المباشرة الأخرى

لا النيران المفتوحة

لا يوجد تدفق هواء قوي أو مجالات كهرومغناطيسية قوية أو اهتزازات قوية في مكان قريب

سهولة الوصول إلى مصدر الطاقة

أرضية مستوية نسبيا

المساحة القابلة للاستخدام: الطول 3.8 متر، العرض 3.0 متر (بما في ذلك مساحة التشغيل)، الارتفاع 3.0 متر أو أكثر

7.2 متطلبات المعدات والمرافق

أبعاد المعدات واستهلاك الطاقة:

أبعاد المعدات: الطول * العرض * الارتفاع: 2780 مم × 530 مم × 1370 مم

الطاقة الإجمالية: تيار متردد 220 فولت، 600 وات

مصدر الطاقة: AC220V 50HZ (تقلب الجهد ≦±10%)

الميثان: 99% ميثان (زجاجة واحدة)، توفر شركتنا خزانة أسطوانة الغاز.

يجب أن يكون المختبر جيد التهوية.

الحد الأدنى للمسافة بين الجهاز والجدار هو 600 ملم.
