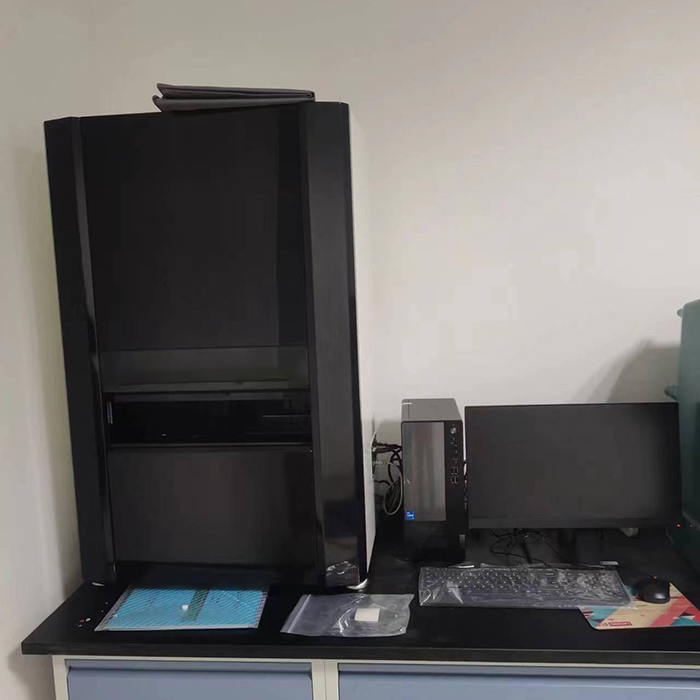

الأسلاك والكابلات ذكي عزل العزل بالكامل اختبار سمك غمد

الأسلاك والكابلات ذكي عزل العزل بالكامل اختبار سمك غمد

      تم تطوير جهاز العرض الذكي بالكامل بناءً على متطلبات قياس أبعاد المقطع العرضي للكابلات من مختلف الهياكل في المعايير GB/T2951.11-2008 و IEC60811-1-2001. بالاعتماد على تكنولوجيا الحصول على الصور ومعالجة الصور ، يحقق المنتج قياسًا سريعًا ودقيقًا. تدمج الأداة من 5 إلى 20 مليون بكملة كاميرات صناعية وعدسات عن بعد ودعم برامج الخوارزمية ومصادر الضوء الأحمر المسطح ، ويمكنها قياس القطر الداخلي ، القطر الخارجي ، الحد الأدنى/الحد الأقصى/متوسط السماكة ، غريب الأطوار وغيرها من البيانات من أنواع مختلفة من عزل الكابلات وقطاعات المخرج.

     لضمان دقة الحصول على الصور وتكرار القياس ، تستخدم هذه الأداة 3 مجموعات من العدسات الصناعية لمساعدة هذا المنتج على تحقيق دقة مؤشر القياس قدرها 0.01 مم.

المعلمات الفنية:

• القرار: 1 ميكرون ؛

• نطاق القياس: الكاميرا 1 1 ~ 12 مم ، الكاميرا 2 12 ~ 60 مم ، الكاميرا 3 60 ~ 140mm ؛

• نقاط القياس: 1 ~ 12 ، يمكن ضبطها ؛

• قياس زاوية تغطية نقطة: يمكن ضبطها ؛

التكوين والهيكل:

• عدسة قياس: 5 ~ 20 مليون بكسل ، ثلاثة ؛

• يمكن ضبط ارتفاع موضع العدسة.

• معايرة البيانات: تتوافق ثلاث دوائر قياسية + لوحتان معايرة متعدد الدوائر مع الكاميرا ، ويمكن بسهولة إكمال معايرة دقة الكاميرا ؛

• مصدر الضوء: مصدر مصباح LED عالي السحر ؛ بالتوازي مع التغطية الكاملة لجدول العينة ، يمكن قياس عينات غير شفافة ؛

• نظام المسار البصري: نظام مسار بصري مقاوم للغبار العمودي لتقليل الانكسار البصري ؛

• منصة العينة: منصة زجاجية فائقة البيض ؛ ضمان انتقال الضوء وعينة التسطيح.

• منفذ اتصال البيانات: منفذ USB الخارجي ؛

• واجهة الشبكة: واجهة الشبكة الخارجية ؛

• برنامج القياس: إصدار تقارير الاختبار تلقائيًا ، يمكن تعيين معلومات التقرير ، ويمكن استخدام التقارير للتخزين والطباعة ؛

• برنامج قاعدة البيانات: يمكن إدارة بيانات القياس وتحويلها إلى مستندات Excel ؛

• هناك مجموعة متنوعة من أنماط المقطع العرضي الكابل القياسي للاختيار من بينها ؛

• الجسم الرئيسي هو بنية مربع لتقليل تداخل مصدر الضوء الخارجي ؛

تحديد:

• الأبعاد: 650 مم × 480 مم × 1035 مم ؛

• مزود الطاقة: AC220V ، 50 هرتز.
