GD-VW-1
GOLD

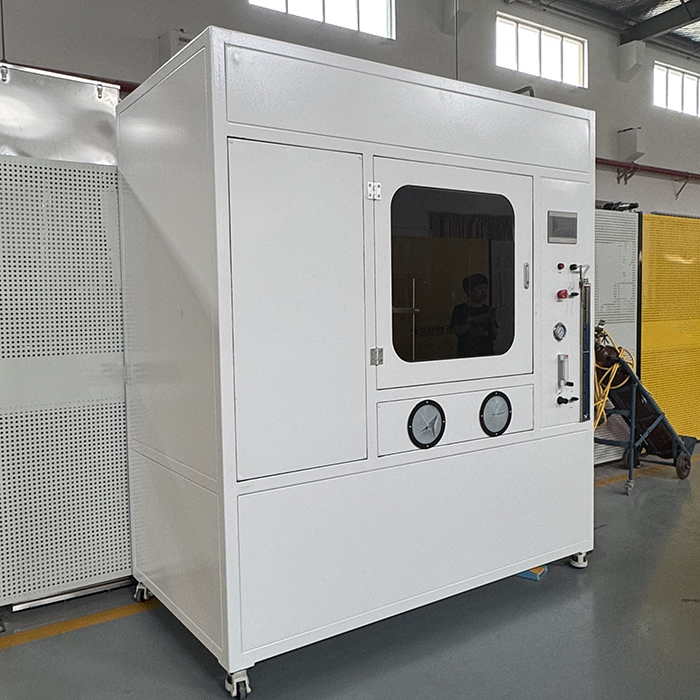

VW-1 اختبار اللهب الرأسي الأفقي للأسلاك والكابلات
يعد اختبار FW-1 الأفقي الرأسي للأسلاك والكابلات عبارة عن معدات اختبار احترافية مصممة وتصنيع وفقًا لمعايير اختبار الأسلاك الدولية للأسلاك والكابلات المتسابق (وخاصة طريقة اختبار VW-1 في معيار UL 1581). يستخدم المعدات بشكل أساسي لتقييم أداء مثبطات اللهب العمودي لمواد الغمد العازلة مثل الأسلاك والكابلات وكابلات الألياف البصرية ومنتجاتها النهائية عند تعرضها للنيران المحددة في ظل ظروف محددة. إنها أداة رئيسية لا غنى عنها لمراقبة الجودة وتطوير المنتجات وشهادة السلامة في صناعة الأسلاك والكابلات.
الوظائف الأساسية وأغراض الاختبار:
تقييم أداء مثبطات اللهب: محاكاة الموقف الذي تواجه فيه الأسلاك والكابلات النيران المفتوحة الخارجية في حالة التثبيت الرأسية ، وتقييم قدرتها على منع انتشار اللهب ، والقدرة على الاستغناء عن الذات ، وما إذا كانت مواد التقطيع المحترقة تشعل القطن أدناه.
الامتثال للمعايير الرئيسية: يفي بشكل أساسي بمتطلبات القسم 1080 من معيار UL 1581 (اختبار اللهب العمودي VW-1). في الوقت نفسه ، يمكن أن تكون متوافقة أيضًا مع أو تشير إلى أحكام اختبارات الاحتراق العمودي في المعايير الأخرى ذات الصلة (مثل IEC 60332-1 ، CSA C22.2 No. 0.3 ، GB/T 18380.12 ، إلخ).
تحديد درجة VW-1: هذا الاختبار هو الأساس الأساسي لتحديد ما إذا كانت الأسلاك والكابلات تلبي درجة تأقيب اللهب الصارمة VW-1 (شعلة الأسلاك الرأسية) في شهادة UL. تمرير هذا الاختبار هو شرط ضروري للحصول على شهادة UL VW-1.
المعلمة الفنية:
هناك جهاز تهوية قوي ودخان العادم في الأعلى. عند الانتهاء من الاختبار ، يتم فتحه في نفس الوقت الذي يقوم فيه نظام إمدادات الهواء بتصريف غاز العادم إلى الهواء الطلق. أثناء الاختبار ، تم إغلاق النظام.
هناك باب إمداد الهواء على الجانب الخلفي من الصندوق. عند اكتمال الاختبار ، عند فتح نظام العادم ، سيتم توفير الهواء في المربع. أثناء الاختبار ، يجب إغلاق هذا الإغلاق.

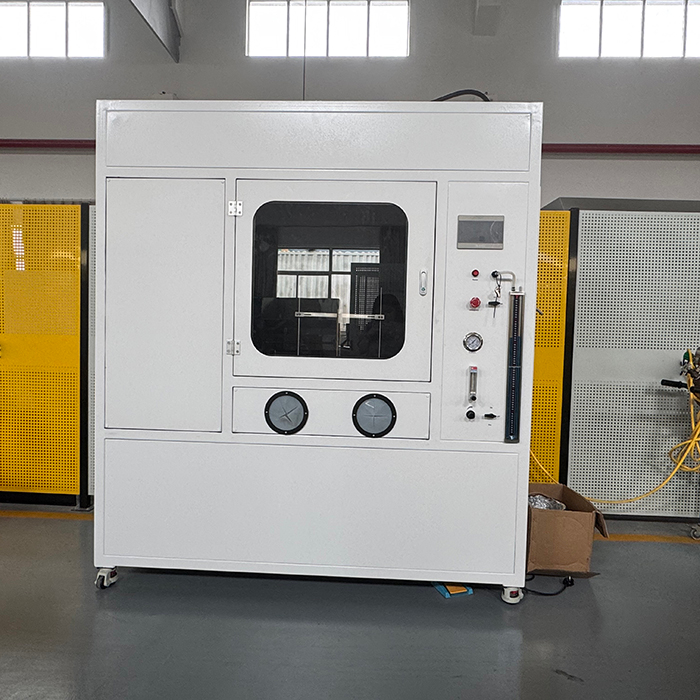

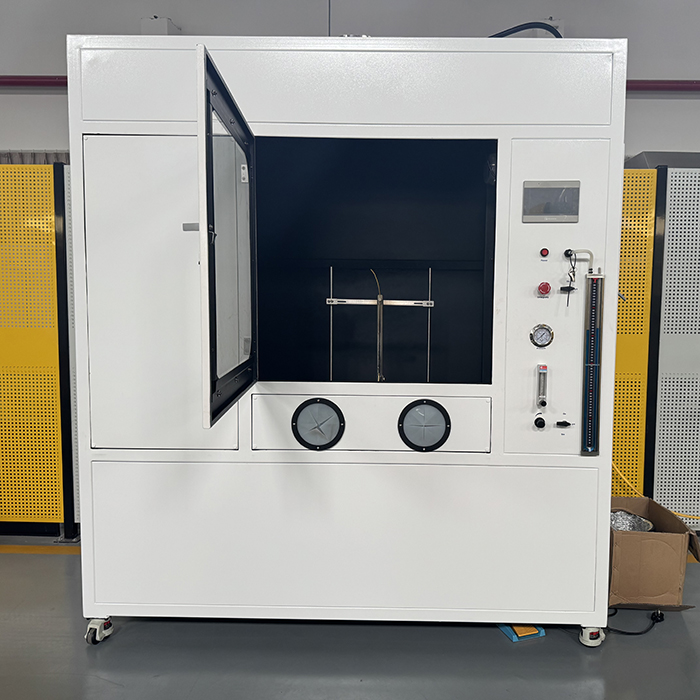

هناك نافذة مراقبة زجاجية مشددة على مقدمة المربع يمكن ختمها أثناء الاختبار لتسهيل مراقبة حالة الاختبار.
هناك ثقب التشغيل تحت نافذة المراقبة الزجاجية. تم تجهيز هذا الثقب بقفازات مغلقة ، ويستخدم المشغل قفازات مختومة للعمل.
مواصفات حجم مربع الاختبار: الحجم الكلي 2.1m (الطول) * 1.2m (العرض) * 1.8 م (الارتفاع) ، حجم صندوق التحكم 0.45 م (طول) * 0.35 م (العرض) * 1M (الارتفاع) ، الحجم الصافي: 4.38 م 3.
نظام قياس درجة الحرارة:
المستشعر الحراري (قناة النحاس والحرارة) - يجب أن يكون هيكل القناة النحاس الكهربائي مع الموصلية العالية للغاية. الطول 19.14 ± 0.02mm.
K-ty-type المدرعة الحرارية ، مزودة بأنبوب الفولاذ المقاوم للصدأ قطره 0.5 مم كسترة خارجية.
يتطابق مقياس حرارة الشاشة الرقمية مع Thermocouple المستوردة من نوع K. القراءة أكبر من 1000 درجة مئوية.
نظام الاختبار بأكمله هو: النوع المنقول ، يتم وضعه في مربع الاختبار لقياس درجة الحرارة.
مزودة بساعة توقيت إلكترونية: دقيقة إلى 0.1s (الاستعداد أثناء معايرة قياس درجة الحرارة).
