اختبار Fire Fire ISO 5660 مخروطات مخروطية لإطلاق الحرارة وتحليل الدخان

ISO 5660 مخروط المسعرات

تقديم المنتج

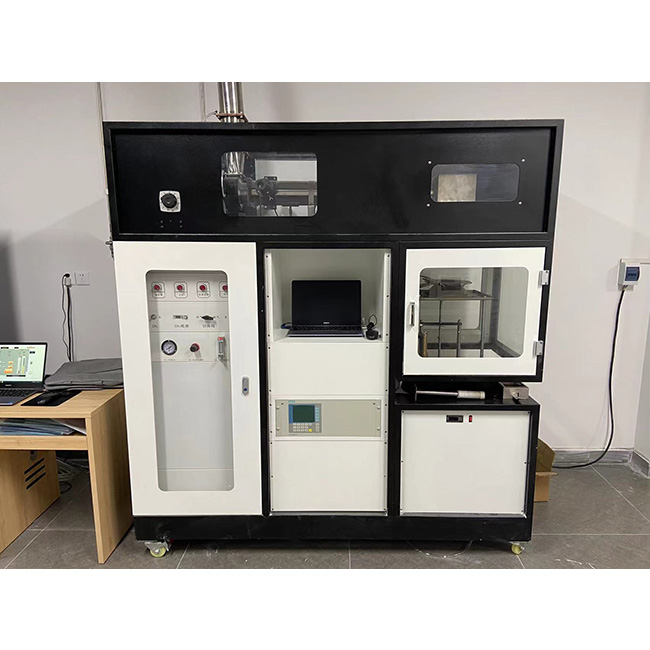

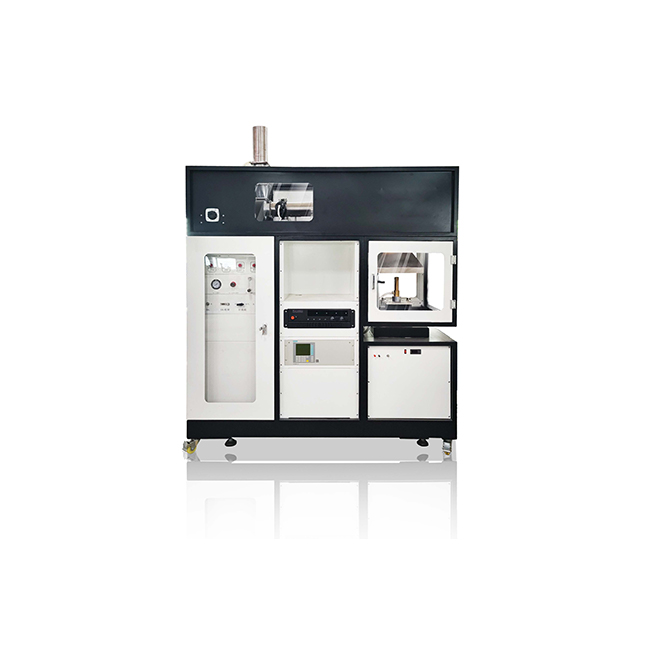

المسعر المخروط هو معدات اختبار الحرائق المتقدمة تم تطويرها وفقًا لمعايير ISO 5660 الدولية ، والتي تستخدم لتقييم خصائص الاحتراق للمواد في النار. إنه يحاكي مستويات الإشعاع الحراري المختلفة (25 ~ 75 كيلو واط/متر مربع) لقياس معدل إطلاق الحرارة بدقة (HRR) ، ومعدل توليد الدخان ، ومعدل فقدان الكتلة وانبعاثات الغاز السامة (مثل CO ، CO2) للمادة. تشمل كائنات الاختبار مواد البناء ، والتصميمات الداخلية للسكك الحديدية ، ومواد الفضاء ، وطوابق السفن ، والمنسوجات ، والأسلاك والكابلات ، وما إلى ذلك ، وتستخدم على نطاق واسع في البناء والنقل والأثاث وغيرها من الحقول. تم تجهيز الأداة بسخان مخروط ، ونظام الإشعال التلقائي ، ومحلل الغاز ومستشعر وزن عالي الدقة لضمان أن تكون نتائج الاختبار دقيقة وموثوقة ، بما يتماشى مع المعايير الدولية مثل ISO 5660-1: 2015 ، وهي أداة مهمة لإصدار أبحاث الأداء في أداء الحرائق.

معيار

ISO 5660-1: 2015

العنوان: اختبارات رد الفعل إلى إطلاق النار-إطلاق الحرارة ، إنتاج الدخان ومعدل فقدان الكتلة-الجزء 1: معدل إطلاق الحرارة (طريقة مخروط المسعر) ومعدل إنتاج الدخان (القياس الديناميكي)

المحتوى: يحدد هذا الجزء طريقة الاختبار لقياس معدل إطلاق الحرارة ومعدل إنتاج الدخان ومعدل فقدان الكتلة للمواد على مستوى إشعاع حراري محدد باستخدام المسعر المخروطي. يعتمد الاختبار على مبدأ استهلاك الأكسجين (يتم إصدار حوالي 13.1 ميجا جول/كيلوغرام من الطاقة لكل كيلوغرام من الأكسجين المحترق).

تحديث: مقارنةً بإصدار 2002 ، يضيف إصدار 2015 قياس الدخان (بما في ذلك متطلبات محللات CO و CO2) ، وطرق للتعامل مع العينات الخاصة (مثل المواد المفرطة المفرطة ، أو الصخور أو أقل من 6 مم) ، وأحكام متباينة لتكرس الأدوات.

اختبار محتوى المنتج

ينطبق اختبار المسعرات المخروطية ISO 5660 على مجموعة متنوعة من المواد والمنتجات. يتم استخدامه بشكل أساسي لتقييم سلوك الاحتراق الخاص بهم في النار ويستخدم على نطاق واسع في البناء ، وعبور السكك الحديدية ، والطيران ، والسفن ، والأثاث ، والمنسوجات وغيرها من الحقول. يتضمن نطاق المنتجات المختبرة على سبيل المثال لا الحصر الفئات التالية:

مواد البناء

الخشب: الخشب الصلب ، الخشب الرقائقي ، لوح الألياف ، إلخ.

البلاستيك: PVC ، البولي يوريثان ، البولي إيثيلين ، إلخ.

المركبات: الألياف الزجاجية للبلاستيك المقوى بالألياف ، ألواح شطيرة ، إلخ.

الطلاء ومواد المعالجة السطحية: الطلاء مثبطات الحرائق ، الطلاء الزخرفي.

مواد العزل: البلاستيك الرغوي ، الصوف المعدني ، الصوف الزجاجي ، إلخ.

ألواح الجدران ومواد الأرضية: السجاد ، الجلود الأرضية ، الأرضيات الخشبية ، إلخ.

المتطلبات: يجب أن يكون سطح العينة مسطحًا ، وعادة ما يكون الحجم 100 مم × 100 مم ، ويكون سمك أقل من 50 مم ؛ إذا كان سمك أقل من 6 مم ، فيجب توصيل الركيزة الفعلية لتحقيق سمك 6 مم. يتطلب الاختبار الكامل 12 عينة ، يتم اختبارها على مستويات إشعاع مختلفة (25 ، 35 ، 50 ، 75 كيلو واط/م²) ، مع 3 عينات لكل مستوى.

مواد عبور السكك الحديدية

المواد الداخلية: المقاعد ، والأرضيات ، وألواح الجدران ، والسقوف ، إلخ.

الأسلاك والكابلات: طبقة العزل ، مواد غمد.

معايير التطبيق: مثل EN 45545-2 (معيار حماية الحرائق عبر السكك الحديدية في الاتحاد الأوروبي) ، باستخدام قيمة MARHE لتقييم أداء الحريق.

مواد الطيران

التصميمات الداخلية للطائرات: أقمشة المقاعد ، والأقسام ، والمواد الحاجز ، إلخ.

المعايير: تلبية متطلبات FAA (إدارة الطيران الفيدرالية) أو AITM (AIRBUS) ، وغالبًا ما تستخدم مع ASTM E1354.

مواد السفينة

مواد سطح السفينة والمقصورة: تعرف على المعايير ذات الصلة IMO (المنظمة البحرية الدولية).

المنسوجات والأثاث

المنسوجات: الستائر ، السجاد ، المواد الزخرفية النسيج ، إلخ.

حشوات الأثاث: رغوة ، ملء الألياف ، إلخ.

المعايير: مثل GB/T 14645 ، NFPA 701 ، وما إلى ذلك ، تم اختبارها مع ISO 5660.

الأسلاك والكابلات والمنتجات الإلكترونية

مواد العزل: مواد البوليمر المستخدمة في الأسلاك والكابلات.

المعايير: مثل GB/T 18380 ، ECE R118 (الداخلية للسيارات).

مواد أخرى

مواد التغليف: الورق المقوى ، البلاستيك الرغوي ، إلخ.

المواد الصناعية: المطاط ، مواد الختم ، إلخ.

مواد خاصة: تتطلب مواد سهلة الذوبان أو حليقة أو تقلص علاجًا خاصًا (مثل استخدام شبكة الأسلاك أو ورقة لف ألومنيوم).

المعلمات الرئيسية:

1. مخروط الإشعاع: قوة التدفئة 5 كيلو وات ، شدة الإشعاع: 100 كيلو وات/م 2 ، مزودة بثلاثة مزدوجة حرارية لقياس درجة الحرارة.

2 طبقة التدريع الإشعاعي: مصنوعة من مادة غير قابلة للاحتراق ، مع سمك إجمالي لا يتجاوز 12 مم ؛

3 التحكم في الإشعاع: يمكن ضبط نظام التحكم في الإشعاع بشكل صحيح للحفاظ على درجة حرارة مخروط الإشعاع الحراري المحكم في ± 10 ℃ من قيمة الإعداد المسبق ؛

4 معدات الوزن: توازن إلكتروني عالي الدقة مستوردة ، يزن 500 جرام ، دقة 0.01g ؛

5 عينة من الإطار المتصاعد: مصنوع من الفولاذ المقاوم للصدأ ، ولوحة مفتوحة مربعة ، والفتحة العلوية 106mmx106mm ، والعمق 25 ملم ، والسمك 2.4 ملم ؛

6 إطار تحديد المواقع: صندوق مربع مصنوع من الفولاذ المقاوم للصدأ سميك 1.9 ملم ، والحجم الداخلي للصندوق المربع هو 111 مم ، والارتفاع 54 ملم ، وفتح سطح الاختبار 94mmx94mm

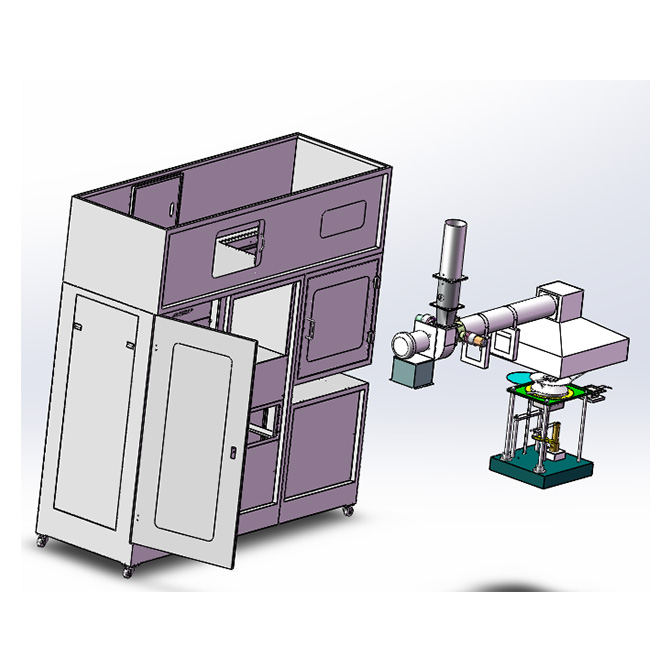

7 نظام العادم: يتألف من مروحة الطرد المركزي ، غطاء محرك السيارة ، وتناول الهواء وأنابيب العادم من المروحة ، ومعرض تدفق الفتحة

8 جهاز أخذ عينات من الغاز: مضخة أخذ العينات ، مرشح الدخان ، مصيدة بارد إزالة الرطوبة ، معامل الالتفاف الفارغ ، مرشح الرطوبة ، مرشح ثاني أكسيد الكربون.

9 Ignitor: يتم استخدام شرارة كهربائية اشتعال لإشعال الإشعال الخارجي.

10 توقيت الإشعال: دقة القيمة الظاهرة: 0.1S ، خطأ التوقيت: 1S/1N

11 محلل الغاز والمكونات الرئيسية يتم استيرادها جميعها.

12 02 محلل (C0 اختياري ، التكلفة إضافية)

13 لوحة عالية الدقة ، الكمبيوتر وشاشة LCD 8.4 بوصة مع 64 ، خيارات واجهة اتصال متعددة مثل TCP/IP و RS-232

14 قياس الأكسجين: قياس الأكسجين المغنطيسي

14.1 نطاق القياس: 0-25 ٪

14.2 شهادة: شهادة CE ، EN 50081-1 ، EN50082-2

14.3 مزود الطاقة: 220VAC ، 48 ~ 63Hz ، 37W

14.4 مستوى الحماية: IP 20

14.5 الوزن: حوالي 13 كجم

14.6 عينة ضغط الغاز: باستخدام الغاز المرجعي الخارجي ، 800 ~ 1200HPA ؛ باستخدام المضخة المرجعية الداخلية ، ضغط الهواء ± 50HPA

14.7 عينة تدفق الغاز: 0.3 ~ 1 لتر / دقيقة

14.8 عينة درجة حرارة الغاز: 5 ~ 50 ℃

14.9 عينة رطوبة الغاز: <95 ٪ الرطوبة النسبية

14.10 وقت الاحماء: 2 ساعة

14.11 وقت الاستجابة: 3.5 ثانية

14.12 وقت التحلل: 0 ~ 100 ثانية قابلة للتعديل

14.13 الوقت الميت: حوالي 0.5 ~ 2.5 ثانية

14.14 وقت معالجة الإشارة الداخلية: <1 ثانية

14.15 صفر الانجراف: <0.5 ٪ الحد الأدنى للنطاق/الشهر

14.16 انجراف قيمة القياس: <0.5 ٪ نطاق قياس/شهر

14.17 خطأ التكرار: <1 ٪ نطاق قياس/شهر

14.18 خطأ الخطي: <1 ٪ نطاق قياس/شهر

14.19 تقلب إشارة الخرج: <± 0.75 ٪ الحد الأدنى

14.10 إخراج التتابع: 6 ، 24V AC/DC ، 1A ، عائم ، يمكن اختياره بحرية

14.21 المدخلات التناظرية: 2 ، 0/2/4 ~ 20mA ، تم تصحيحها للتداخل المتقاطع

14.22 المدخلات الثنائية: 6 ، 24 فولت ، عائمة ، قابلة للاختيار بحرية

14.23 ميناء الاتصالات التسلسلية: 485 روبية

14.24 درجة الحرارة المحيطة: العملية ، 5 ~ 45 ℃ ؛ التخزين والنقل ، -30 ~+70 ℃

15 محلل ثاني أكسيد الكربون CO2: القياس المستمر باستخدام NDIR محلل الأشعة تحت الحمراء غير المشتتة. (اختياري ، رسوم إضافية)

15.1 مقياس القياس: 0 ~ 10 ٪ ؛

15.2 قياس الدقة: ± 0.1 ٪ ؛

15.3 وقت الاستجابة: <6.5s ؛

15.4 التكرار: <± 1 ٪

15.5 صفر الانجراف: ≤2 ٪/أسبوع

15.6 النطاق الانجراف: ≤2 ٪/أسبوع

15.7 الانحراف الخطي: <± 1 ٪

16 محلل أول أكسيد الكربون: القياس المستمر باستخدام محلل الأشعة تحت الحمراء غير المشتتة. (اختياري ، رسوم إضافية)

16.1 نطاق القياس: 0 ~ 5 ٪ ؛

16.2 وقت الاستجابة: <7.0s

16.3 التكرار: <± 1 ٪

16.4 صفر الانجراف: ≤2 ٪/أسبوع

16.5 النطاق الانجراف: ≤2 ٪/أسبوع

16.6 الانحراف الخطي: <± 1 ٪

17 يمكن لنظام اكتساب البيانات جمع وتسجيل بيانات الاختبار مثل تركيز الأكسجين ، وتركيز ثاني أكسيد الكربون ، ودرجة الحرارة ، ومعدل إطلاق الحرارة ، والكتلة

معدل الخسارة ، وما إلى ذلك ، ويمكن حفظه ؛

18 كمبيوتر: واحد.

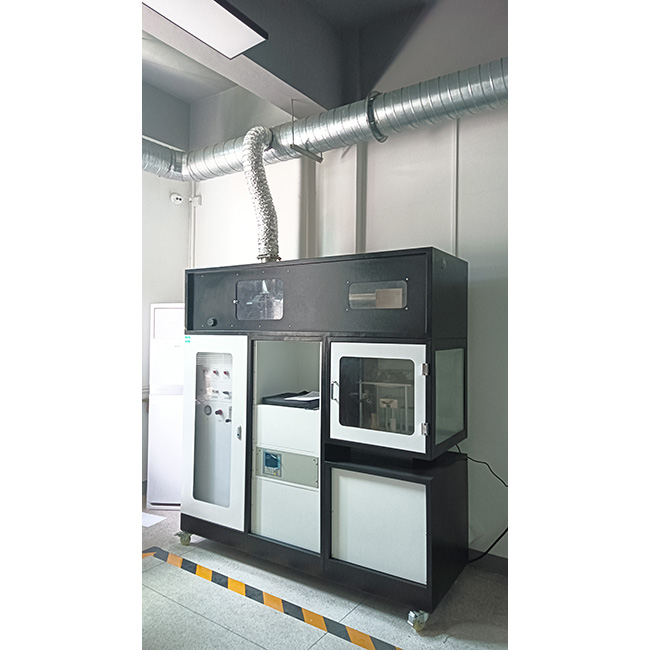

19 نظام معالجة غاز المداخن: يعتمد نظام عادم قوي. تم تجهيز الجهاز بمروحة عادم قوية. عند اكتمال الاختبار ، ابدأ نظام مروحة العادم لتصريف غاز العادم في الهواء الطلق لتنقية لتلبية معايير الانبعاثات الوطنية.
