ISO 9239 اختبار أرضيات اللوحة المشع لاختبار انتشار الإشعاع واللهب

ISO 9239 اختبار الأرضيات المشع

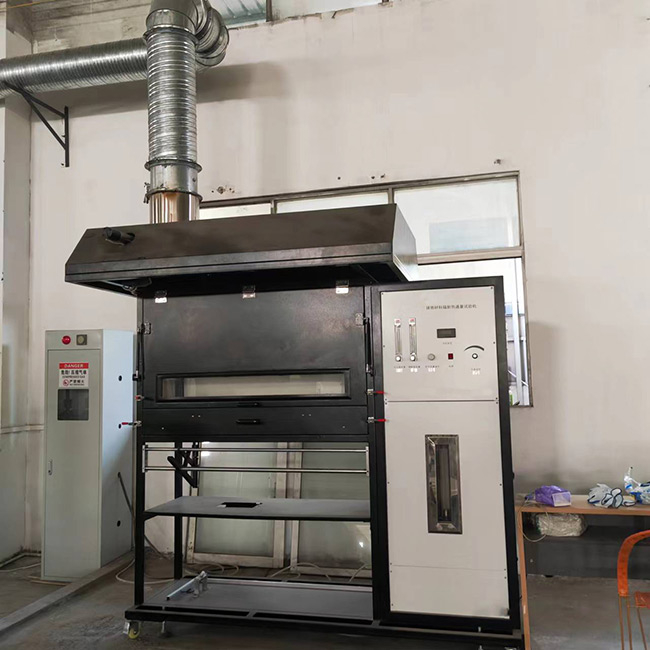

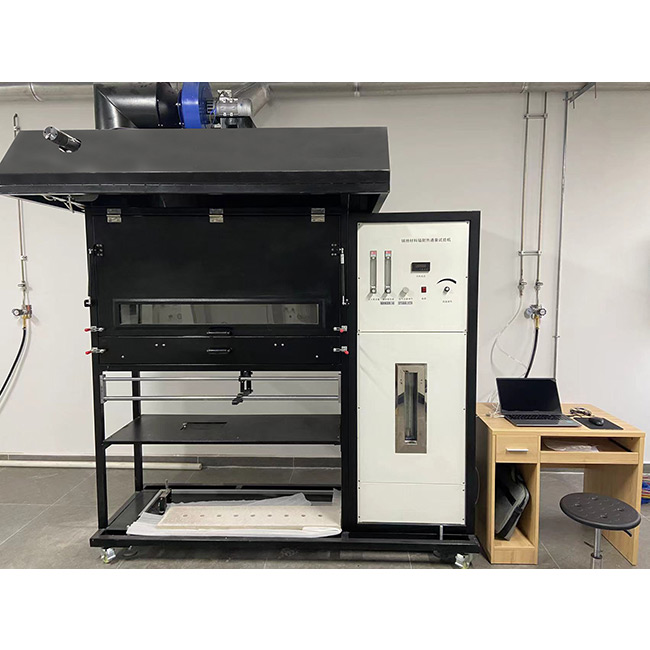

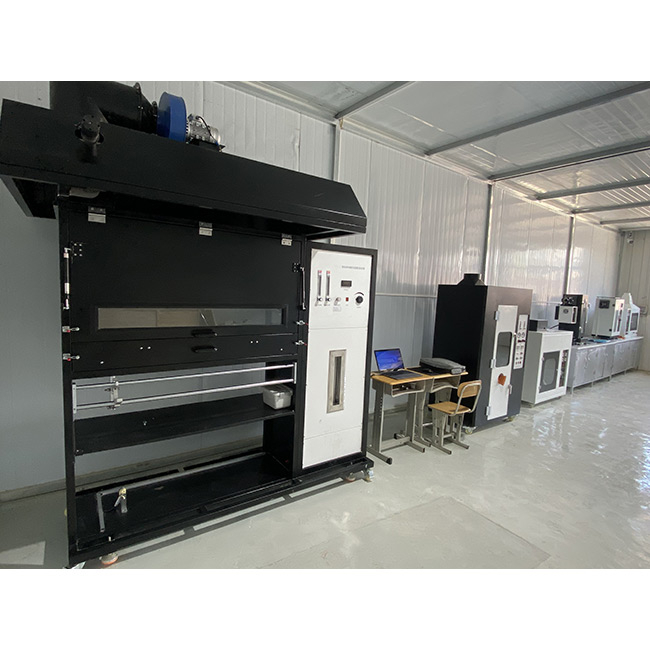

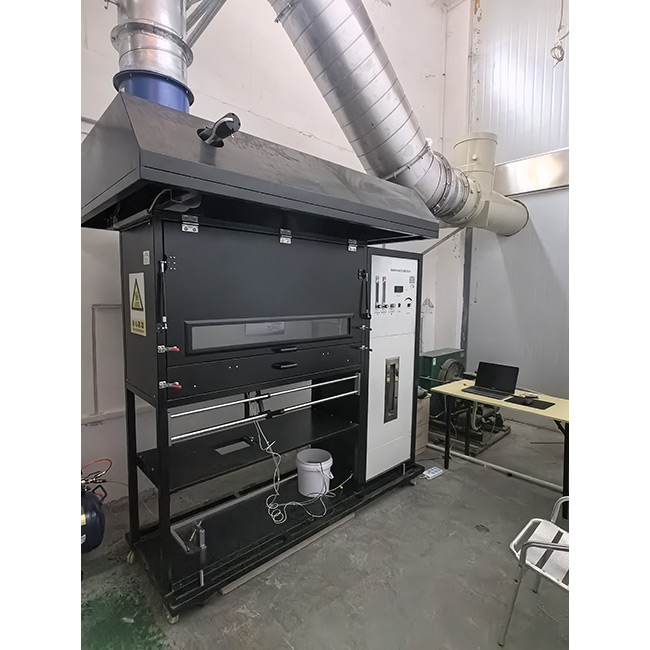

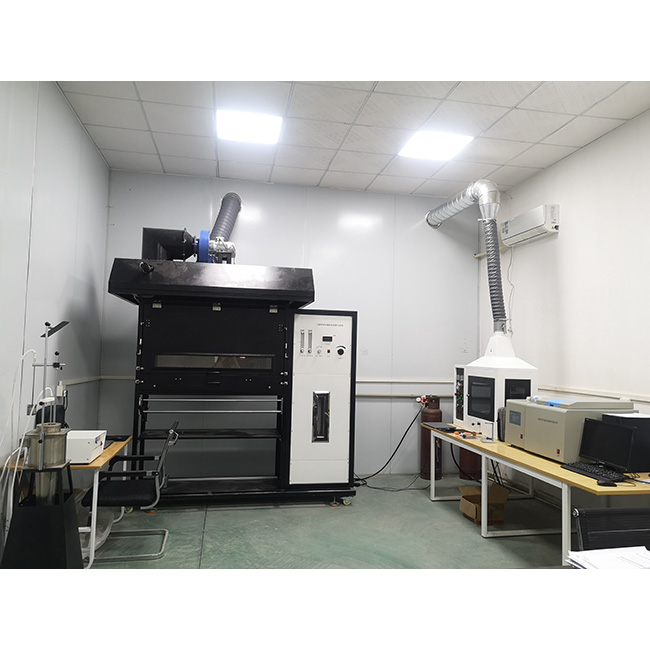

تقديم المنتج

يعد اختبار أرضيات الألواح الإشعاعي ISO 9239-1 أداة دقيقة مصممة لتقييم أداء حريق مواد الأرضيات لكل ISO 9239-1: 2010 ومعايير ISO 9239-1. إنه يقيس التدفق المشع الحرج ، و Spead Flame ، وإنتاج الدخان لمجموعة واسعة من الأرضيات ، بما في ذلك السجاد والخشب والطوابق البلاستيكية والمطاط والفلين ، بالإضافة إلى الأرضيات المغلفة والمركبة. متوافق مع EN 13501-1 لتصنيف الحريق (A2FL ، BFL ، CFL ، DFL) ، يضمن هذا الاختبار نتائج موثوقة للمصنعين والمختبرات التي تلبي لوائح السلامة من الحرائق العالمية.

معيار

ISO 9239-1

الاسم الكامل: رد فعل على اختبارات الحريق للأرضيات - الجزء 1: تحديد سلوك الحرق باستخدام مصدر حرارة مشع

الغرض: لتقييم أداء الاحتراق لمواد الأرضيات في ظل ظروف الإشعاع الحراري وظروف الإشعال ، وقياس التدفق المشع الحرج (التدفق الإشعاعي الحرج ، CRF) ، مسافة انتشار اللهب وإنتاج الدخان ، واستخدامه لتصنيف مستوى الحماية من الحرائق.

ISO 9239-2

الاسم الكامل: رد فعل على اختبارات الحريق للأرضيات - الجزء 2: تحديد انتشار اللهب عند مستوى تدفق الحرارة 25 كيلو واط/متر مربع

الغرض: لتقييم انتشار اللهب لمواد الأرضيات عند تدفق حرارة ثابتة تبلغ 25 كيلوواط/متر مربع ، مناسبة لمتطلبات الحماية من الحرائق (مثل طرق الهروب)

EN 13501-1: 2018

الاسم الكامل: تصنيف النار لمنتجات البناء وعناصر البناء - الجزء 1: التصنيف باستخدام البيانات من رد الفعل إلى اختبارات الحريق

الغرض: لتوفير تصنيف أداء الحريق لمنتجات البناء (بما في ذلك مواد الأرضيات) (نظام Euroclass: A1FL ، A2FL ، BFL ، CFL ، DFL ، EFL ، FFL ، وتوليد الدخان S1 ، S2).

دور ISO 9239 في EN 13501-1:

ISO 9239-1: طريقة الاختبار الأساسي ، وقياس تدفق الإشعاع الحرج وإنتاج الدخان ، لتصنيف A2FL ، BFL ، CFL ، DFL.

ISO 9239-2: اختبار مساعد ، تقييم انتشار اللهب عند 25 كيلو واط/م مربع تدفق الحرارة ، مناسب لمتطلبات الحماية من الحرائق A2FL ، BFL.

متطلبات التصنيف (أغطية الأرضيات):

A1FL: اختبار ISO 9239 غير مطلوب ، ولكن EN ISO 1182 (عدم قابلية التراجع ، ارتفاع درجة الحرارة ≤ 30 درجة مئوية ، فقدان الكتلة ≤ 50 ٪) و en ISO 1716 (حرارة الاحتراق ≤ 2.0

يجب تمرير MJ/kg).

الفئة A2FL: التدفق المشع الحرج (CRF) ≥ 8.0 كيلو واط/م² (ISO 9239-1) بالاشتراك مع EN ISO 1182 (ارتفاع درجة الحرارة ≤ 50 درجة مئوية ، فقدان الكتلة ≤ 50 ٪) أو EN ISO 1716 (حرارة الاحتراق ≤ 3.0 MJ/kg) ؛ ISO 9239-2 معدل انتشار اللهب اختبار (إن أمكن).

الفئة BFL: CRF ≥ 8.0 كيلوواط/م² (ISO 9239-1) بالاشتراك مع EN ISO 11925-2 (ارتفاع اللهب ≤ 150 مم في 30 ثانية).

الفئة CFL: CRF ≥ 4.5 كيلوواط/م² (ISO 9239-1) بالاشتراك مع EN ISO 11925-2.

فئة DFL: CRF ≥ 3.0 كيلوواط/م² (ISO 9239-1) ، جنبا إلى جنب مع EN ISO 11925-2.

فئة EFL: لا يوجد اختبار ISO 9239 المطلوب ، فقط EN ISO 11925-2 (ارتفاع اللهب ≤ 150 مم).

فئة FFL: لم يتم اختبارها أو عدم تلبية متطلبات فئة EFL.

مستوى توليد الدخان (استنادًا إلى ISO 9239-1):

S1: إجمالي الدخان ≤ 750 ٪ · دقيقة ، توهين انتقال الضوء المنخفض.

S2: إجمالي الدخان ≤ 1800 ٪ · دقيقة ، حالات أخرى.

نطاق المنتج الذي تم اختباره

المنتجات المعمول بها: جميع أغطية الأرضيات ، بما في ذلك:

سجاد النسيج (أفخم ، نايلون ، مزيج)

أرضيات الفلين

الأرضيات الخشبية (صلبة ، صفح ، صفح)

الأرضيات المطاطية

الأرضيات البلاستيكية (PVC ، فينيل)

الأرضيات المطلية

عزل السليلوز لأرضيات العلية (مرجع ASTM E970)

ميزة

1 يعتمد جزء التحكم على الكمبيوتر ولوحة الدقة العالية والتحكم في الوحدة النمطية. يتبنى جمع الإشارات ومعالجتها لوحة عالية الدقة 16 بت ، ويمكن أن يصل مستوى الدقة إلى واحد في المئة ، والأداء المستقر والتكرار الجيد.

2 الأداة لها دقة جيدة ودقة عالية ومستقرة وموثوقة.

3 الأداة لها عمر خدمة طويل وتكلفة تشغيل منخفضة.

4 تم تجهيز الأداة بالمعدات المساعدة والمواد الاستهلاكية المقابلة لضمان التشغيل العادي للمعدات.

5 واجهة التحكم في الكمبيوتر: تتبنى برنامج التطوير المهني للأدوات والمعدات المتطورة (LABVIEW) ، مع واجهة صارمة ودرجة عالية من الأتمتة. تم دمج جميع الإجراءات والحسابات المرهقة في الكمبيوتر ، مع سرعة استجابة سريعة للغاية وتشغيل سهلة.

6 برنامج تشغيل: واجهة تشغيل Windows XP ، نمط LabView ، آلية أمان مثالية.

المعلمة الرئيسية

1. تكوين الجهاز بأكمله: يتكون الجهاز بشكل أساسي من معدات الاختبار وجهاز قياس كثافة الدخان ونظام معايرة قيمة الإشعاع ونظام التحكم في الغاز ونظام الحصول على البيانات. يتوافق مع أحكام معيار GB/T11785-2005.

2. غرفة الاختبار:

2.1 الهيكل: يتكون من لوحة سيليكات الكالسيوم بسمك (13 ± 1) مم والكثافة الاسمية 650 كجم/م 3 وزجاج مقاوم للحريق مع حجم (110 ± 10) MMX (1100 ± 100) مم. الزجاج المقاوم للحريق هو كوارتز عالي درجة الحرارة ، والذي يتم تثبيته أمام الصندوق بحيث يمكن ملاحظة تقدم قطعة الاختبار بأكملها وحالة الاحتراق من خلال نافذة المراقبة أثناء الاختبار ؛ يتم تثبيت طبقة واقية معدنية على السطح الخارجي من غرفة الاختبار ، ويتم تثبيت باب مغلق بإحكام أسفل نافذة المراقبة ، بحيث يمكن نقل منصة قطعة الاختبار داخل أو خارج ؛ تتكون اللوحة من الفولاذ المقاوم للصدأ عالي الجودة بسمك 1.2 مم.

2.2 يتكون الجزء السفلي من مربع الاختبار من منصة انزلاق ، والتي يمكن أن تضمن بدقة أن تكون تركيبات العينة في وضع أفقي ثابت. يبلغ إجمالي مساحة الدورة الدموية بين مربع الاختبار والمبنية العينة (0.23 ± 0.03) M2 ، ويتم توزيعها بالتساوي على جانبي الجانب الطويل من العينة.

3 مصدر حرارة مشع: إنه مشعال بالحرارة من السيراميك المملوكة مثبتة في إطار معدني. يتكون الإطار الخارجي للوحة الإشعاعية من الفولاذ المقاوم للصدأ (2.5 ± 0.2) مم ، وتكون لوحة الإشعاع مصنوعة من مادة حرارية مسامية. حجم منطقة الإشعاع (300 ± 10) MMX (450 ± 10) مم. يمكن أن تحمل لوحة الإشعاع درجة حرارة عالية تبلغ 900 ℃ ، ويستخدم نظام خلط الغاز الهوائي جهازًا مناسبًا لضمان استقرار الاختبار وتكراره. يتم تثبيت لوحة تسخين الإشعاع فوق تركيبات العينة ، والزاوية بين جانبه الطويل والاتجاه الأفقي هي (30 ± 1) ℃.

مصدر الحرارة المشع

4 عينة لاعبا اساسيا (حامل العينة): مصنوعة من مواد الفولاذ المقاوم على شكل حرف L مقاومة للحريق مع سمك (2.0 ± 0.1) مم. حجم السطح المكشوف للعينة هو (200 ± 3) MMX (1015 ± 10) مم. يتم تثبيت لاعبا اساسيا العينة على منصة الصلب المنزلق مع اثنين من البراغي في كلا الطرفين. يتم إصلاح العينة على المباراة العينة. سماكة الإجمالية للثانية هي (22 ± 2) مم. هناك خطوط وضع علامات على سطح حامل العينة لمراقبة سهلة.

اختبار التثبيت

5 Ignitor (Torch Burning):

5.1 مصنوع من الفولاذ المقاوم للصدأ ، مع قطر داخلي من 6 مم وقطر خارجي من 10 مم. يوجد صفين من الثقوب على الإشعال ، مع 19 ثقوبًا شعاعيًا يبلغ قطره 0.7 مم موزعة بالتساوي على خط الوسط ، و 16 فتحة شعاعية بقطر 0.7 ملم موزعة بالتساوي على الخط 60 درجة تحت خط الوسط.

5.2 أثناء الاختبار ، تم التحكم في معدل تدفق غاز البروبان عند (0.026 ± 0.002) l/s. يضمن وضع Ignitor أن النيران التي ترتفع من الصف السفلي من الثقوب يمكنها الاتصال بالعينة عند (10 ± 2) مم قبل نقطة الصفر من العينة. عندما يكون الإشعال في موضع الإشعال ، يجب أن يكون 3 مم فوق حافة تركيبات العينة. عندما لا يلزم إشعال العينة ، يتم نقل Ignitor 60 مم بعيدًا عن نقطة الصفر من العينة ويتم التحكم فيها تلقائيًا باستخدام المكونات الهوائية.

إشعال

5.3 الغاز: يتم استخدام غاز البروبان التجاري بقيمة السعرات الحرارية البالغة 83mJ/M3 كغاز اختبار.

5.4 ارتفاع اللهب: عندما يتم ضبط تدفق غاز البروبان بشكل طبيعي ويكون الإشعال في موضع الاختبار ، يكون ارتفاع شعلة الإشعال (60 ~ 120) مم. قابل للتعديل

5.5 تم تجهيز نظام الغاز بجهاز حماية منخفضة الضغط وجهاز خلاط Venturi ؛

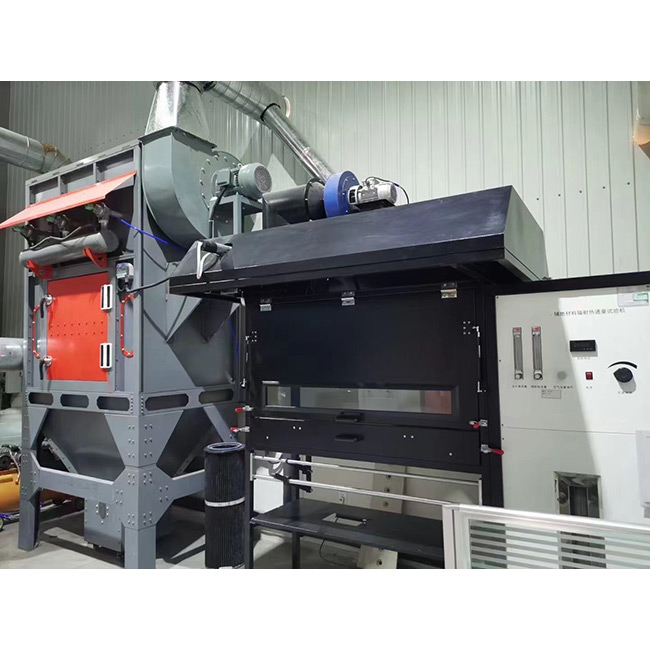

6 نظام عادم الدخان:

6.1 التكوين: يتم استخدامه لاستخراج دخان الاحتراق ولا يتم توصيله مباشرة بالمربع. عند إغلاق لوحة الإشعاع وتكون العينة المحاكاة في الموضع المحدد ويتم إغلاق مدخل العينة والخروج ، يكون معدل تدفق الغاز في مربع المربع (2.5 ± 0.2) م/ث.

6.2 سعة عادم الدخان: سعة عادم الدخان لنظام عادم الدخان هي (39-85) M3/min ، عند درجة حرارة 25 ℃.

6.3 قياس معدل تدفق قناة عادم الدخان وموضع التثبيت. يتم قياس معدل التدفق بواسطة مقياس شدة الريح الرقمي. الدقة هي ± 0.1m/s. يتم تثبيتها على مداخن المربع ، ونقطة القياس على خط الوسط (250 ± 10) مم فوق الحافة السفلية لمداخن الصندوق.

6.4 مقياس شدة: المدى من 0 إلى 10 م/ث ، سرعة العادم (2.5 ± 0.2) م/ث.

7 مقياس الإشعاع:

7.1 التحكم في إخراج الحرارة من لوحة الإشعاع.

7.2 استخدم مقياس الإشعاع الرقمي عالي الدقة.

7.3 نطاق القياس: (480-530) ℃ درجة حرارة الجسم الأسود ؛

7.4 دقة القياس: ± 0.3 ℃ ؛

7.5 الحساسية: ثابت داخل نطاق الطول الموجي من 1UM إلى 9um ؛

7.6 موضع التثبيت: على بعد حوالي 1.4 متر من لوحة الإشعاع ، يمكن أن يشعر درجة حرارة سطح دائري بقطر 250 مم على الإشعاع.

عالي الدقة الإشعاع pyrometer

7.7 تدفق غاز اللوحة المشع: يتم استخدام مقياس التدفق لضبط التدفق ، النطاق هو 1.5 ~ 15L/دقيقة

7.8 تدفق هواء اللوحة المشع: يتم استخدام مقياس التدفق لضبط التدفق ، النطاق 60 ~ 600L/دقيقة

8 قياس درجة الحرارة

8.1 قياس درجة حرارة غرفة اختبار الإشعاع: 3.2 مم القطر الفولاذ المقاوم للصدأ الحراري المدرع من شركة أوميغا في الولايات المتحدة. يحتوي Thermocouple على ملامسة ساخنة معزولة وغير معزولة ويتم تثبيتها 25 مم أسفل اللوحة العلوية من الصندوق ، و 100 ملم خلف الجدار الداخلي لمداخن الصندوق ، وعلى خط المركز الطولي خلف غرفة الاختبار.

8.2 قياس درجة حرارة المداخن: 3.2 مم من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ يستخدم. يتم إدراج الدوب الحراري في منتصف المربع ، ويبعد (150 ± 2) ملم من أعلى مداخن الصندوق.

9 قياس تدفق الإشعاع:

9.1 قياس مقياس تدفق الحرارة (مقدمة من العميل): مقياس تدفق الحرارة ، المدى: (0-50) كيلوواط/م 2 ، متر تدفق الحرارة الدائري مع قطر نهاية قياس قدره 25 مم ، تدفق الإشعاع أثناء المعايرة (10-15) كيلوواط/م 2.

9.2 دقة مقياس تدفق الحرارة: ± 0.2kw/m2 ؛

9.3 إجمالي القيم وأخطاء تدفق الإشعاع:

جهاز معايرة تدفق الإشعاع

الرسم البياني منحنى معايرة تدفق الإشعاع

9 لوحة المعايرة القياسية (لوحة المعايرة المسامية): مصنوعة من لوحة سيليكات الكالسيوم غير المطلية بسمك (20 ± 1) مم وكثافة (850 ± 100) كجم/م 3 ، تكون الأبعاد (1050 ± 20) ملم و (250 ± 10) ملم. على طول خط الوسط ، بدءًا من نقطة الصفر من العينة ، يتم فتح 9 ثقوب دائرية بقطر (26 ± 1) ملم عند 110 مم و 210 مم وما يصل إلى 910 مم.

10 قياس كثافة الدخان:

10.1 التكوين: يتكون من مصدر إضاءة (مصباح متوهج) ، عدسة ، ثقب الضوء ، خلفي السيليكون (ثنائيات السيليكون) ونظام القياس ؛

10.2 مصدر الضوء: مصباح المتوهج ، درجة حرارة اللون (2900 ± 100) K. يتم تشغيل مصدر الضوء بواسطة مصدر طاقة DC مستقر مع نطاق تقلب ± 0.5 ٪.

10.3 المتلقي البصري: استخدام الصور الضوئية السيليكون المستوردة من هاماماتسو ، اليابان ، يضخّم اللوحة الإشارة وإخراج التيار من خلال لوحة الإدخال/الإخراج. تتوافق الاستجابة الطيفية المشتتة للضوء مع منحنى الكهروضوئي CIE ، مع دقة ما لا يقل عن ± 5 ٪. الضوضاء والانجراف لنظام مكبر الصوت البصري أقل من 0.5 ٪ من القيمة الأولية.

10.4 تركيب نظام القياس البصري: وضع على المحور الطولي لمداخن الصندوق ؛ يتم وضع جهاز الاستقبال الضوئي ومصدر الضوء على إطار مستقل خارج نظام عادم الدخان ، والذي يتم توصيله فقط بنظام عادم الدخان ؛ تستجيب القيمة المقاسة خطيًا إلى إشارة خرج تدفق الضوء ، ودقة القياس لا تقل عن 1.5 ٪.

10.5 باستخدام عناصر القياس البصري ، يكون نطاق القياس نطاقًا مرئيًا 400-750 نانومتر ، نطاق الإرسال: 0 ٪ ~ 100 ٪ ، دقة الإرسال هي 0.01 ٪ ؛ نطاق الكثافة البصرية (OD) هو 0 ~ 4.0 ، ودقة كثافة الدخان هي ± 1 ٪.

10.6 معايرة نظام القياس البصري: استخدم المرشحات مع الإرسال بنسبة 0 ٪ ، 25 ٪ ، 50 ٪ ، 75 ٪ ، و 100 ٪ للمعايرة ، وتوفير فتحات المرشح للمعايرة.

جهاز قياس كثافة الدخان

11 مؤقت: الدقة <1S/H.

12 نظام الحصول على البيانات

12.1 يشمل الوحدة الصناعية ، نظام التحكم ، الكمبيوتر.

12.2 وحدة الاستحواذ التناظرية: 12 مدخلات ، معدل الاستحواذ هو 10 مرات/ثانية ، رقم بت الاستحواذ هو 16 بت ؛

12.3 التبديل وحدة الإدخال والإخراج: 5 مدخلات التبديل السلبي المعزولة بصريًا ، 5 ترحيل مفتوح عادة ؛

13 نظام التحكم وواجهة التشغيل:

13.1 يتم استخدام برنامج Mustract Equipment الخاص تطوير برنامج التحكم في الحصول على البيانات وبطاقة التحكم في الحصول على البيانات لعرض منحنى معايرة تدفق الإشعاع ، ومنحنى نقل الضوء ، ودرجة حرارة الصندوق ، وما إلى ذلك ، ويتم تضمين منحنى معايرة اختبار ASTM E648.

13.2 طريقة التحكم: يتم استخدام وحدة اللوحة I/O وطريقة التحكم PID + SSR. يمكن لنظام الاستحواذ جمع وتسجيل قيمة CHF ، وقيمة HF-10 ، وقيمة HF-20 ، وقيمة HF-30 لمنحنى تدفق الإشعاع ، وكذلك وقت انقراض اللهب وبعد انتشار اللهب.

13.3 برنامج الاختبار: يحتوي على الوظائف التالية ؛

13.3.1 إجراء الاختبار القياسي لمنحنى تدفق الإشعاع.

13.3.2 إجراء معايرة نظام الكشف عن الدخان ، بما في ذلك الصفر والنطاق البصري ، والحساب التلقائي لانجراف النظام البصري ؛

13.3.3 السجل والاختبار ومعايرة طباعة الطباعة ؛

13.3.4 الإخراج وطباعة تقارير الاختبار.

13.3.5 كمبيوتر واحد
