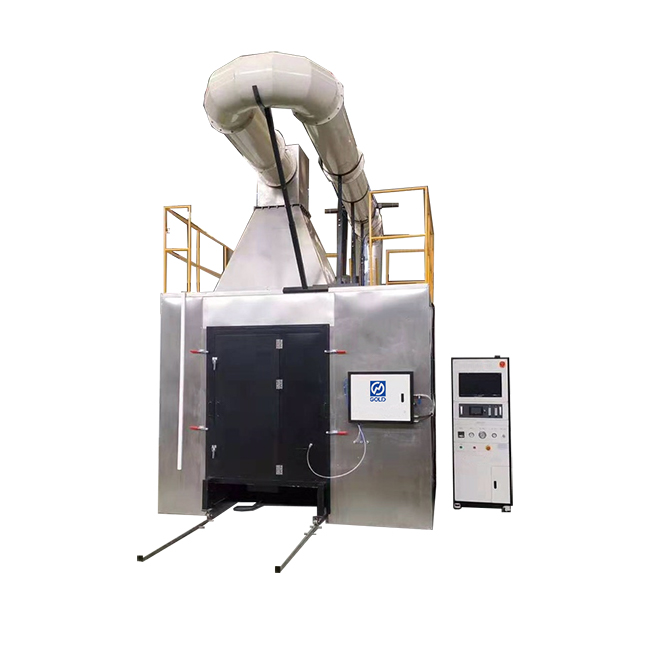

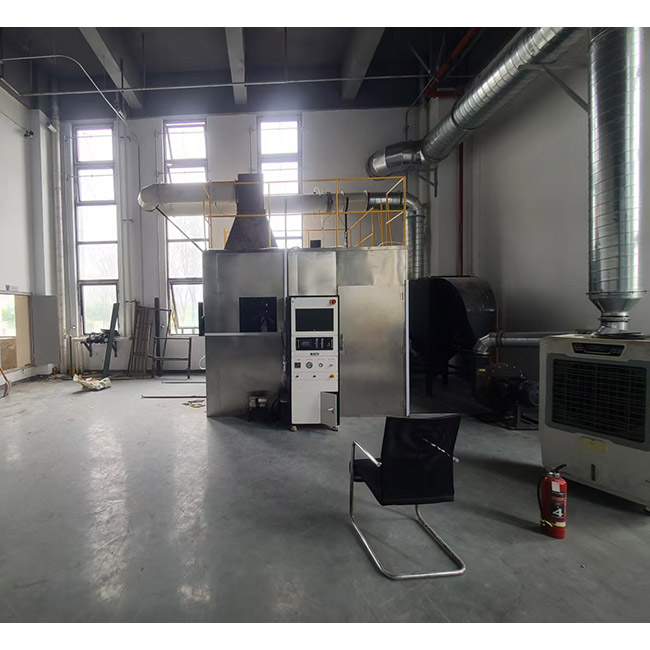

EN 13823 جهاز اختبار العنصر المحترق (SBI) لألواح الجدران المقاومة للحريق

EN 13823 جهاز اختبار حرق المفرد (SBI).

معلومات المنتج

EN 13823، والذي يشار إليه عادةً باسم اختبار العنصر المحترق (SBI)، هو معيار أوروبي محوري (EN 13823:2020+A1:2022) ضمن نظام تصنيف الحرائق Euroclass (EN 13501-1)، المصمم لتقييم أداء رد الفعل ضد الحريق لمنتجات البناء، باستثناء الأرضيات. فهو يقيس المعلمات المهمة مثل معدل إطلاق الحرارة، وإنتاج الدخان، وانتشار اللهب في ظل سيناريو محاكاة لعنصر حرق واحد. المعايير ذات الصلة، مثل EN ISO 1182، وEN ISO 1716، وEN ISO 11925-2، تدعم التصنيفات من A1 إلى D، مع ما يعادلها مثل GB/T 20284-2006 في الصين، وNF P 92-501 في فرنسا، وASTM E1354 في الولايات المتحدة الأمريكية. ينطبق اختبار SBI على مجموعة واسعة من منتجات البناء، بما في ذلك ألواح الجبس، والألواح الخشبية، وعزل الصوف المعدني، وألواح رغوة البولي يوريثان، والدهانات المقاومة للحريق، وأنظمة العزل الحراري الخارجية المركبة (ETICS)، وألواح الألومنيوم المركبة، وأكمام عزل الأنابيب. يتم اختبار هذه المنتجات، المستخدمة في الجدران والأسقف والواجهات والعزل، في تكوين الاستخدام النهائي الخاص بها لضمان الامتثال لمتطلبات السلامة الصارمة من الحرائق، مما يجعل EN 13823 ضروريًا لمعايير سلامة مواد البناء العالمية.

معيار

EN 13823:2020+A1:2022: التفاعل مع اختبارات الحريق لمنتجات البناء - منتجات البناء باستثناء الأرضيات المعرضة للهجوم الحراري بواسطة عنصر محترق واحد (SBI).

اختبار مجموعة المنتجات

1. بطانات الحوائط والأسقف: ألواح الجبس، الألواح الخشبية، الألواح المعدنية المركبة، الألواح البلاستيكية المركبة، ألواح الأسمنت الليفي، بلاط السيراميك.

2. مواد العزل: الواح العزل بالصوف المعدني، العزل برغوة البوليسترين، الواح رغوة البولي يوريثان، العزل بالالياف الزجاجية، الواح الصوف الصخري.

3. الطلاءات ومعالجات الأسطح: الدهانات المقاومة للحريق، الورنيش، ورق الحائط، الأفلام الديكورية، مسحوق الطلاء.

4. أنظمة الواجهات والخارجية: الأنظمة المركبة للعزل الحراري الخارجي (ETICS)، ألواح الحائط الساتر، ألواح الألومنيوم المركبة، ألواح البولي إيثيلين عالي الكثافة.

5. مجاري الهواء والمنتجات الخطية: الأكمام العازلة للأنابيب، وأغطية قنوات الكابلات، وبطانات قنوات التهوية.

6. المنتجات المركبة الأخرى: ألواح الساندوتش، وألواح قرص العسل، والصفائح، وألواح PVC، وألواح الأكريليك.

مبدأ التصميم:

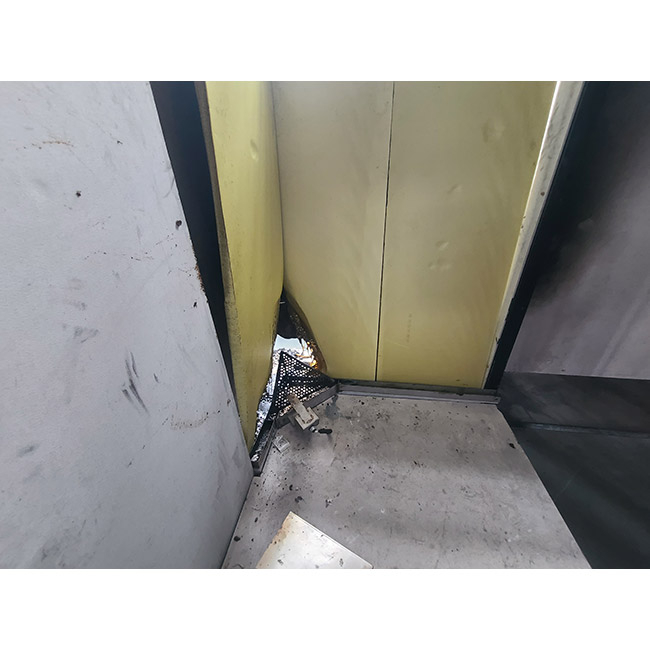

يتم تعريض عينة اختبار مكونة من جناحين عموديين بزوايا قائمة إلى لهب يتولد من موقد رئيسي في أسفل الزاوية القائمة. يتم توليد اللهب عن طريق احتراق غاز البروبان، الذي يمر عبر موقد رملي وينتج حرارة قدرها (30.7 ± 2.0) كيلوواط. يتم تقييم أداء الاحتراق لعينة الاختبار خلال اختبار مدته 20 دقيقة. تتضمن معلمات الأداء إطلاق الحرارة، وإنتاج الدخان، وانتشار اللهب الجانبي، وقطرات الاحتراق والمواد الجسيمية.

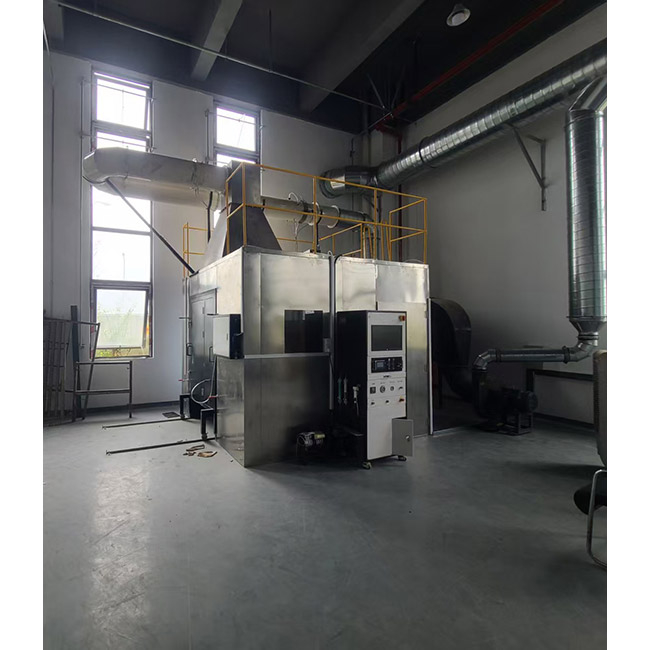

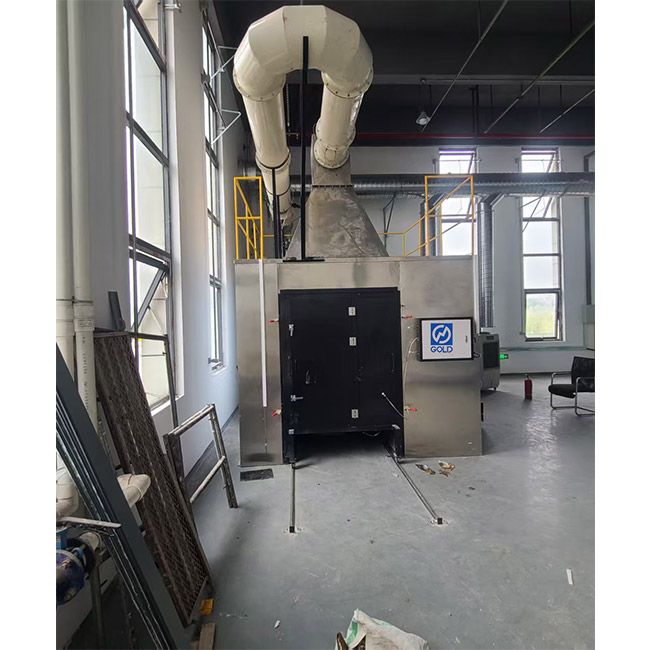

ميزات المنتج:

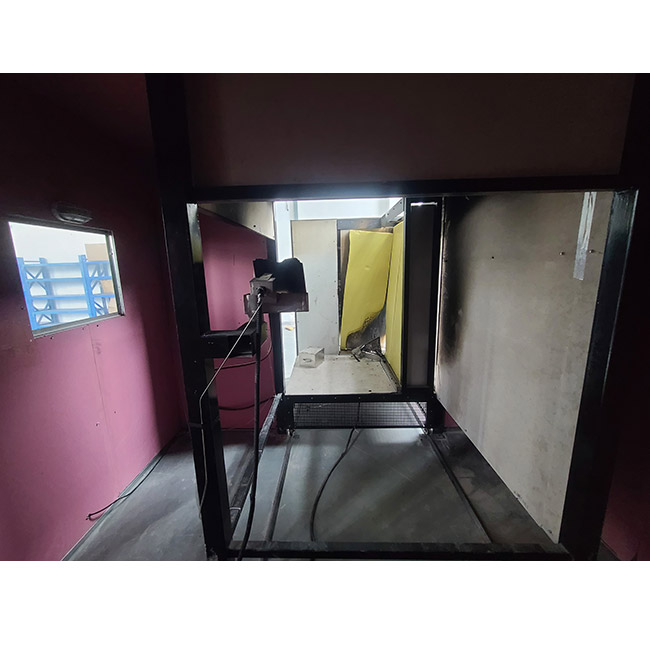

1. غرفة الاحتراق عبارة عن وحدة متجانسة من الفولاذ المقاوم للصدأ، مما يوفر سهولة الحركة، والمظهر الأنيق، والجودة العالية، مما يضمن عمر خدمة طويل.

2. تتميز قناة العادم والغطاء والمجمع المعزولة لنظام العادم بعزل مزدوج الطبقة لضمان جمع البيانات بدقة.

3. جميع أجهزة استشعار الأكسجين وثاني أكسيد الكربون مستوردة، مما يضمن دقة عالية للبيانات ونتائج الاختبار.

4. المداخن مصنوعة من حديد الزهر الأصلي، مما يضمن طول عمر المعدات. الجزء الداخلي للمدخنة عبارة عن هيكل مزدوج الطبقة مع عزل داخلي، يلبي المتطلبات القياسية بالكامل.

5. نظام التحكم في الاحتراق يستخدم برنامج للتحكم الأوتوماتيكي في تشغيل/إيقاف تشغيل صمامات الملف اللولبي، ويتم إشعال الشعلات الرئيسية والمساعدة تلقائيًا، مما يضمن التشغيل الآمن للمعدات.

6. وظيفة معالجة غاز المداخن الأوتوماتيكية تسمح بتغذية غاز المداخن مباشرة من نظام العادم إلى نظام معالجة غاز المداخن أثناء الاختبار، مما يقلل بشكل كبير من تلوث الغلاف الجوي الناجم عن اختبارات الاحتراق بوحدة واحدة.

7. نظام التحكم: يستخدم قلب التحكم جهاز Omron PLC المستورد ووحدة توسيع درجة الحرارة المتكاملة، مما يقلل بشكل فعال من التداخل ويحسن استقرار المعدات. يستخدم الإخراج أحدث أجهزة التبديل غير التلامسية ذات الحالة الصلبة من Schneider، والتي توفر موثوقية عالية وعمرًا طويلًا وضوضاء منخفضة وسرعة تبديل سريعة وقدرات قوية ضد التداخل، مما يطيل عمر الخدمة وسلامة المعدات.

8. تستخدم واجهة البيانات الاتصال التسلسلي القياسي RS-232 لجمع بيانات الاختبار المتزامن. وهذا يضمن بيانات مستقرة وموثوقية عالية وسهولة الاستخدام. نقل البيانات مقاوم للغاية للتداخل.

9. البرنامج قوي ويحمل براءة اختراع وطنية للملكية الفكرية. يمكنه عرض 11 منحنى بيانات، مما يوفر نظرة عامة واضحة على البيانات التجريبية. يستخدم البرنامج واجهة برمجة Visual Basic 6.0، مما يوفر إمكانات قوية لتطوير تطبيقات الإنترنت. يدعم التطبيقات التي تستخدم HTML الديناميكي (DHTML)؛ فهو مستقل عن الأجهزة ويمكن تشغيله بشكل طبيعي على أي جهاز كمبيوتر بواجهة قياسية.

المعلمات التقنية:

1. أبعاد غرفة الاحتراق: 3000mm × 3000mm × 2500mm؛

2. أبعاد قناة عادم غرفة الاحتراق: 5200mm × 3000mm × 1800mm؛

3. أبعاد صندوق التحكم: 78mm × 55mm × 1800mm؛

4. سرعة العادم: 0.50m³/s إلى 0.65m³/s؛

5. قياس درجة الحرارة: المزدوجة الحرارية المدرعة المستوردة من النوع K بقطر 3mm. دقة قياس درجة الحرارة: ±0.5 درجة مئوية؛

6. مستشعر ضغط غاز المداخن عالي الدقة، الدقة: ±2 Pa؛

7. وقت الاختبار: 1440 ثانية، دقة نظام تسجيل الوقت: 0.1 ثانية؛

8. تحليل الأكسجين (ممغنطيسي): المدى: 0-25%؛ وقت الاستجابة: <12 ثانية؛ انحراف الضوضاء خلال 30 دقيقة: لا يزيد عن 100 × 10⁻⁶؛ دقة إخراج الحصول على البيانات: ≥100 × 10⁻⁶؛

9. ثاني أكسيد الكربون (نوع الأشعة تحت الحمراء): نطاق قياس درجة الحرارة: 0-10%؛ الخطية: أكبر من 1% من النطاق الكامل؛ دقة إخراج الحصول على البيانات: ≥100 × 10⁻⁶؛

10. الكاشف: الدقة القياسية اللونية: ±5%؛ خطية الإخراج (النفاذية): <3%؛

النفاذية المطلقة: <1%؛

11. جهد إمداد الطاقة لخزانة التحكم: التيار المتناوب 220 فولت 50 هرتز ؛

12. الطاقة القصوى للمعدات: 15kW؛

13. الإنذار: إنذار عندما تتجاوز درجة حرارة قناة غاز المداخن 400 درجة مئوية؛

14. أبعاد العينة: العينات من النوع الزاوي لها جناحان، جناح طويل وجناح قصير. الحد الأقصى لسمك العينة هو 200 ملم. أبعاد العينة هي كما يلي: الجناح القصير: (495 ± 5) مم × (1500 ± 5) مم؛ الجناح الطويل : (1000 ± 5) مم × (1500 ± 5) مم. ما لم ينص على خلاف ذلك في مواصفات المنتج، إذا تجاوز سمك العينة 200 مم، يجب قطع سطح العينة غير المعرض للحريق إلى سمك يتراوح بين 2000 - 10 مم. ارسم خطين أفقيين على السطح المعرض للحريق للجناح الطويل للعينة عند الحافة الأبعد من زاوية العينة، على ارتفاعات (500 ± 3) مم و (1000 ± 3) مم من الحافة السفلية للعينة، على التوالي، لمراقبة الانتشار الجانبي للهب عند هذين الارتفاعين. يجب أن يكون عرض الخط المرسوم ≥ 3 مم.

15. تكييف العينة: درجة الحرارة (21-25 درجة مئوية)، الرطوبة (45-55% رطوبة نسبية).

16. المسافة من الجناح الطويل للعينة إلى الجانب المقابل: 2100 ملم.
