ISO 834-1 فرن اختبار مقاومة الحريق على نطاق صغير للطلاءات المقاومة للحريق

ISO 834 فرن اختبار مقاومة الحريق على نطاق صغير للطلاءات المقاومة للحريق

تقديم المنتج

تنطبق هذه الأداة على اختبار أداء مقاومة الحريق لعينات صغيرة من مختلف الطلاءات المقاومة للحريق للهياكل الفولاذية المستخدمة في الداخل والخارج في المباني. إنها تتوافق تمامًا مع منحنى التسخين القياسي ISO 834، مما يجعلها حلاً مثاليًا لاختبار أداء مقاوم للحريق دقيق وموثوق. بالمقارنة مع أفران الاختبار التقليدية واسعة النطاق، توفر هذه المعدات اختراقات كبيرة في البصمة، وتكاليف التشغيل، واستهلاك الغاز، مما يجعلها أداة مثالية للموردين لإجراء تطوير المنتج، والتحقق من الجودة، واختبار المحاكاة.

مثالية ل:

الشركات المصنعة للطلاء المقاوم للحريق منظمات اختبار مواد البناء شركات الحماية من الحرائق للهياكل الفولاذية الجامعات ومعاهد البحوث

ميزة المعدات

1. متوافق مع منحنى درجة الحرارة القياسي ISO 834 - يولد بيانات اختبار موثوقة مناسبة لإصدار الشهادات والتقارير الرسمية

2. أنها تحتل مساحة صغيرة. يمكن استغلال مساحة غرفة النوم في أحد المصانع في بنائها. تشغل فقط 1/3 إلى 1/2 مساحة الأفران التقليدية، ويمكن وضعها بسهولة في معظم المختبرات

3. تكاليف تشغيل أقل بشكل كبير - انخفاض كبير في استهلاك الغاز، مع تكاليف تشغيل تتراوح بين 40% إلى 60% فقط من المعدات التقليدية

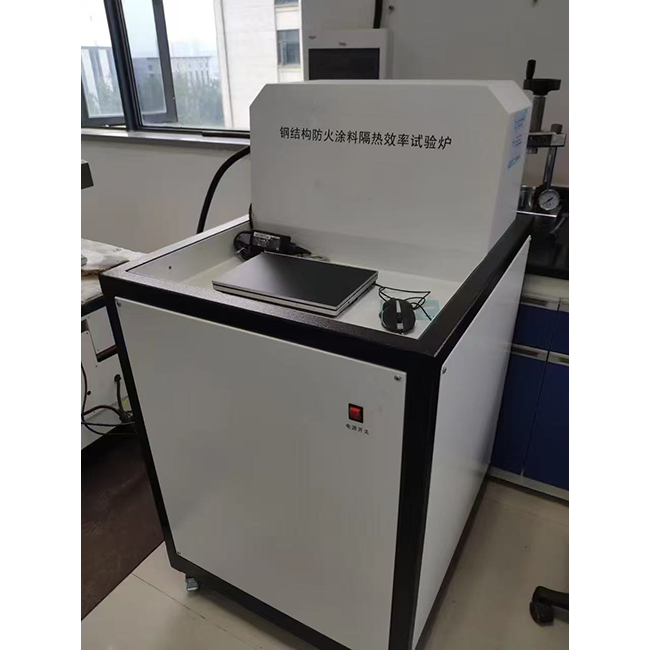

4. عملية سهلة الاستخدام، وتصميم غطاء الفرن الرفع ومنصة كمبيوتر محمول مخصصة لتحميل / تفريغ العينات بشكل مريح ومراقبة البيانات في الوقت الحقيقي

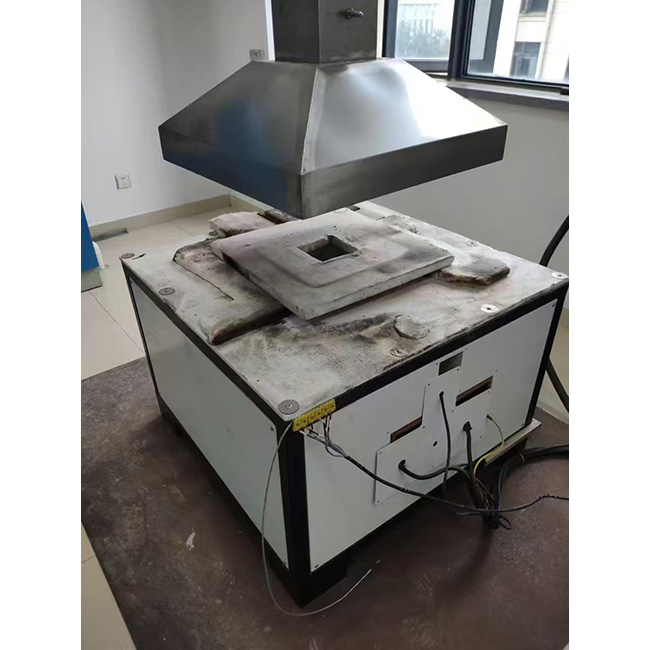

5. غطاء العادم من الفولاذ المقاوم للصدأ - يزيل الدخان والأبخرة بشكل فعال، ويحافظ على بيئة معملية أكثر نظافة وأمانًا

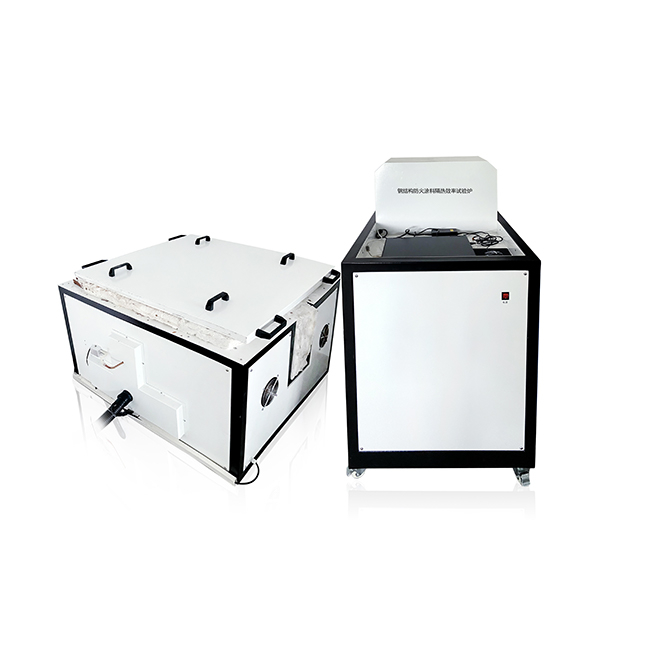

6. يتكون النظام من هيكل فرن قوي + خزانة تحكم ذات تصميم متكامل. لقد تم اختباره بدقة في ظل ظروف درجات الحرارة العالية وأثبت ثباته ومتانته.

7. يعد هذا الفرن ذو قيمة خاصة لموردي الطلاء المقاوم للحريق لإجراء اختبارات المحاكاة اليومية وتحسين التركيبة والتحقق من صحة المنتج الجديد - مما يساعدك على التكرار بشكل أسرع مع الحفاظ على الامتثال وتكاليف البحث والتطوير تحت السيطرة.

المعلمات التقنية الرئيسية:

1.تركيبة الأداة: تتكون من فرن اختبار مقاومة الحريق الأفقي (الأبعاد الداخلية للفرن
W×D×H=500mm×500mm×500mm)، وحدة تسخين الغاز، وحدة التحكم، نظام قياس درجة الحرارة، ونظام قياس الضغط.

2. نظام قياس درجة الحرارة:

2.1 المزدوجة الحرارية للفرن: يتم استخدام مزدوجة حرارية واحدة من النوع K من النيكل والكروم والنيكل والسيليكون بقطر سلك 3.0 مم داخل الفرن.

2.2 قياس درجة حرارة اللهب الخلفي: مزدوجة حرارية كبيرة من النيكل والكروم والنيكل والسيليكون بقطر 0.5 مم، مندمجة في صفيحة نحاسية دائرية بسمك 0.2 مم وقطر 12 مم .
يتم استخدام

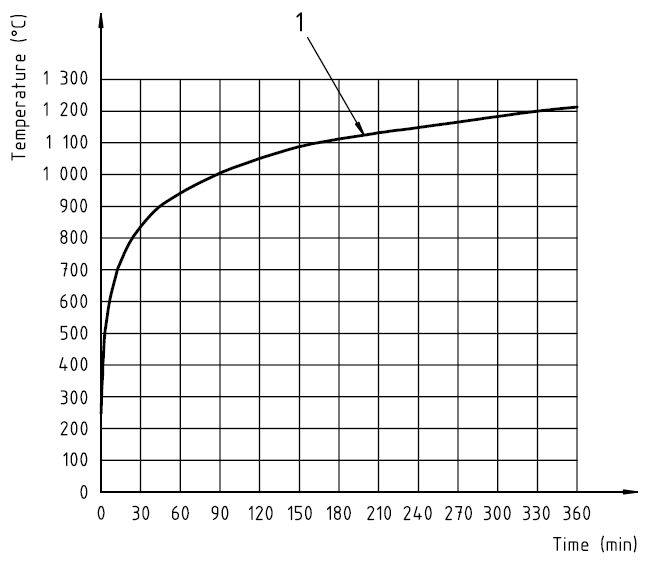

2.3 منحنى ارتفاع درجة حرارة الفرن: الحد الأقصى لمدة الاحتراق هو 360 دقيقة، وأعلى درجة حرارة هي 1300 درجة مئوية. يجب أن يكون منحنى ارتفاع درجة الحرارة كما هو موضح في
الجدول أدناه. صيغة منحنى ارتفاع درجة الحرارة هي: T = 345 lg(8t + 1) + 20

متوسط ​​درجة حرارة الفرن: الفرق بين
درجة الحرارة المجمعة الحرارية والمنحنى القياسي هو <100 درجة مئوية. يجب استيفاء متطلبات انحراف التحكم في الارتفاع التالية:

deأقل من 15% لـ 5＜t ≥10
de=15-0.5(t-10) % لـ 10＜t ≥30
de=5-0.083(t-30)% لـ 30＜t ≥60
de=2.5% لـ t＞60 حيث: T هو متوسط ​​درجة حرارة الفرن (°C)، وt هو الوقت
(min).

2.4 اكتساب درجة حرارة الفرن: يتم اختيار المزدوجات الحرارية المدرعة من النوع K. مقاومة درجات الحرارة العالية
فوق 1300 درجة مئوية؛ يحتوي نظام الحصول على بيانات درجة حرارة الفرن

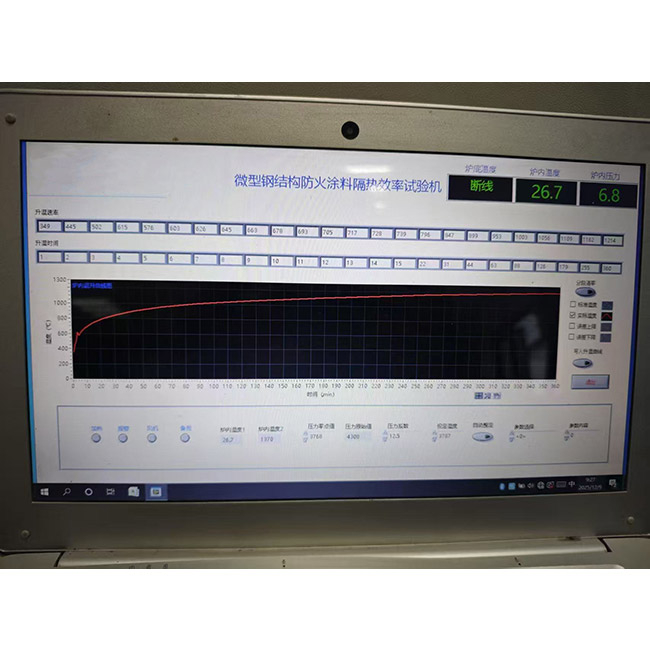

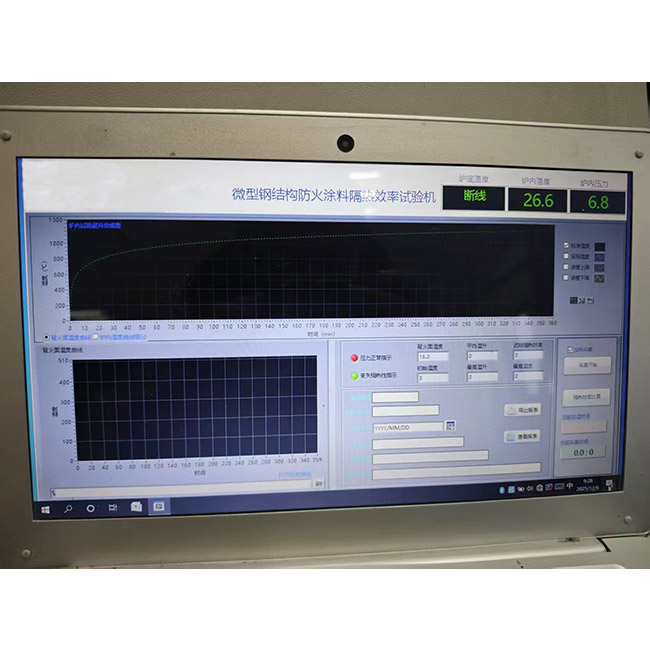

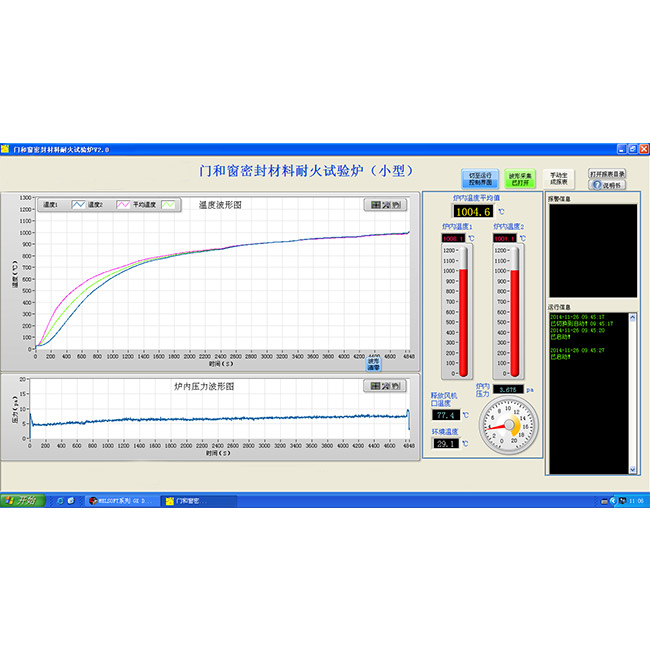

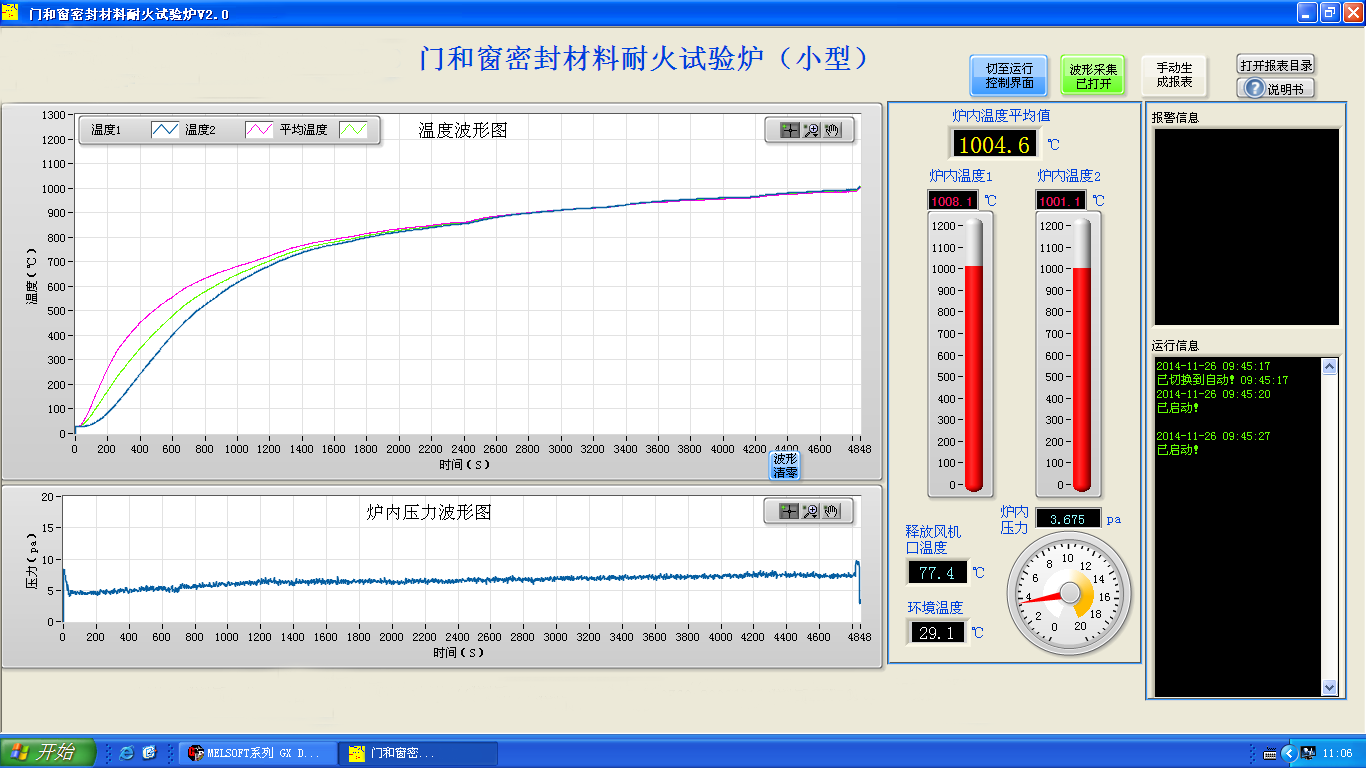

على وظائف تخزين منحنى في الوقت الحقيقي ومنحنى تاريخي؛

3. نظام قياس الضغط:

3.1 قياس الضغط الداخلي للفرن: نطاق القياس 0-100Pa؛ يستخدم مقياس الضغط التفاضلي الأمريكي المستورد مع مسبار على شكل حرف T، دقة القياس ±0.5Pa. لديها وظيفة حماية الضغط الزائد. إذا تجاوز الضغط الداخلي للفرن 100 باسكال، فسيتم تنفيذ برنامج الحماية من الضغط الزائد، وسيتم إيقاف إمداد الغاز، وسيتم إنهاء الاختبار؛ يتوافق مع معيار ISO834-1.

3.2 يتم تسجيل الضغط الداخلي للفرن كل دقيقة واحدة بدقة تبلغ ثانية واحدة. الحصول على البيانات هو 3 مرات / ثانية. يضمن التحكم في ضغط الفرن والحصول على البيانات
إمكانية التحكم في ضغط الفرن في الوقت الفعلي وفقًا لمتطلبات المعايير المختلفة في 'معايير الامتثال للفصل الثاني' وتشكيل حلقة تحكم مع نظام غاز المداخن؛

3.3 المسبار على شكل حرف T: يستخدم أنبوب الفولاذ المقاوم للصدأ المقاوم للحرارة العالية USU310S، ويمر عبر جدار الفرن من داخل الفرن إلى الخارج، مع الحفاظ على نفس
مستوى الضغط داخل الفرن وخارجه.

3.4 جهاز إرسال الضغط: جهاز استشعار الضغط ألفا عالي الدقة
من الولايات المتحدة الأمريكية. يبلغ الضغط 15 باسكال ± 5 باسكال في أول 5 دقائق من الاختبار، و17 باسكال ± 3 باسكال بعد 10 دقائق.
